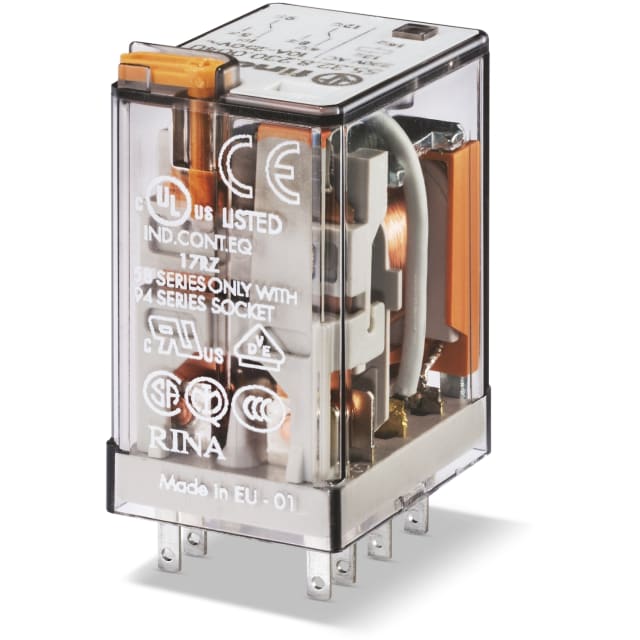

Relais industriel 2RT 10A 230V avec bouton test

Relais industriel 2RT 10A 230V AC pour circuits de commande et d’interface

Ce relais industriel 2RT 10A 230V AC est conçu pour les applications d’interface, de commutation et de report d’état dans les armoires électriques et les équipements industriels. Son fonctionnement monostable en courant alternatif permet une commande simple et directe sur réseau 230 V AC 50/60 Hz. Avec ses 2 contacts inverseurs, il convient aux montages nécessitant deux circuits de commutation distincts à partir d’un même ordre de commande.

Configuration 2 contacts inverseurs pour une commutation souple

La configuration 2RT offre une grande flexibilité en automatisme, maintenance et câblage de tableaux. Chaque contact inverseur permet de gérer simultanément une fonction de basculement entre ouverture et fermeture, ce qui facilite les montages de signalisation, d’isolement logique, d’asservissement ou de pilotage d’organes auxiliaires. Le courant nominal de 10 A autorise son intégration sur de nombreux circuits de commande, tout en conservant un format compact.

Commande en 230 V AC avec bouton test et indicateur mécanique

Alimenté en 230 V AC en 50 Hz comme en 60 Hz, ce relais s’intègre naturellement dans les installations utilisant une tension de commande standard en alternatif. La présence d’un bouton test est particulièrement utile lors des phases de mise en service, de contrôle fonctionnel ou de diagnostic en maintenance. L’indicateur mécanique permet quant à lui de visualiser rapidement l’état du relais, un avantage pratique pour vérifier le basculement sans instrument de mesure.

Relais embrochable sur support pour maintenance et remplacement rapides

Ce modèle dispose d’un raccordement à broches et se monte sur support enfichable de série compatible, ce qui simplifie fortement les interventions en atelier comme sur site. Ce principe d’installation permet un remplacement rapide du relais sans reprise complète du câblage, un point appréciable dans les coffrets de commande, les machines et les ensembles d’automatisme. Le produit est livré sans socle, ce qui laisse le choix du support adapté à l’implantation retenue.

Pouvoir de commutation 10 A avec contacts en alliage cuivreux type AgNi

Avec un courant nominal de 10 A et un courant de démarrage maximal de 20 A, ce relais est adapté à la commutation de charges de commande et de nombreux circuits auxiliaires. Le descriptif produit associé à cette version indique des contacts en AgNi, un choix courant pour les usages industriels recherchant une bonne tenue en commutation sur applications générales. La présence de 2 inverseurs permet en outre de séparer proprement les fonctions de commande, de retour d’information ou de report d’alarme.

Format compact pour intégration en tableau et encombrement maîtrisé

Grâce à ses dimensions compactes de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais trouve facilement sa place dans les environnements où l’espace est compté. Son indice de protection IP20 le destine à une intégration en enveloppe, coffret ou armoire, dans un environnement technique maîtrisé. Ce faible encombrement facilite la densification des interfaces de commande sans alourdir l’implantation.

Un choix pertinent pour automatisme, interface machine et commande auxiliaire

Ce relais d’interface industriel répond bien aux besoins des intégrateurs, tableautiers et services maintenance qui recherchent un relais embrochable 2RT 10A en 230V avec test manuel. Il convient pour les chaînes de commande, l’interface entre automatismes et actionneurs, la duplication d’information, la séparation galvanique fonctionnelle entre circuits de commande et la gestion de contacts auxiliaires. Sa combinaison entre format enfichable, bouton test et indicateur mécanique en fait une solution pratique pour les montages techniques exigeant une lecture claire et une intervention rapide.
