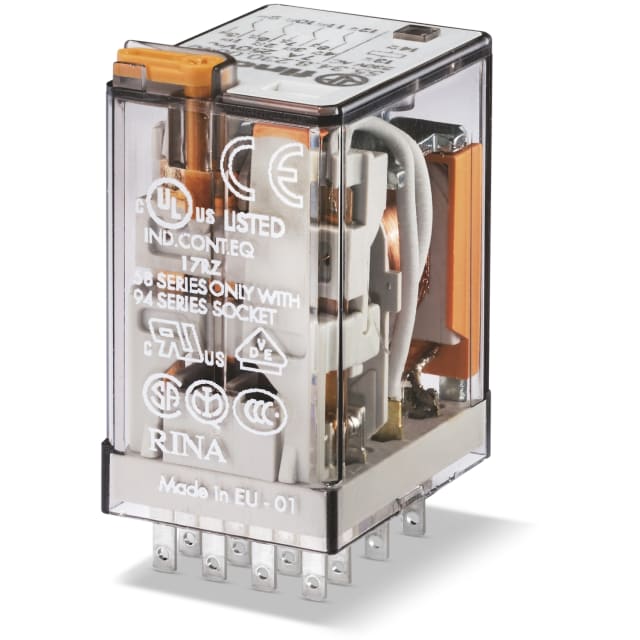

Relais industriel 4RT 7A 230V avec bouton test 553482300040

Relais industriel 4RT 7 A 230 V AC pour interfaces de commande

Ce relais industriel à 4 contacts inverseurs est conçu pour les applications d’interface et de commande nécessitant plusieurs circuits commutés à partir d’une même bobine. Son alimentation de commande en 230 V AC 50/60 Hz permet une intégration directe dans de nombreux coffrets et armoires de pilotage. Avec son fonctionnement monostable et son format embrochable, il répond bien aux besoins de câblage en automatisme, distribution de signaux, report d’état et séparation galvanique entre circuits de commande et circuits de puissance modérée.

Configuration 4 inverseurs pour piloter plusieurs fonctions

La configuration 4RT offre une grande souplesse d’exploitation pour commander simultanément plusieurs informations ou plusieurs départs. Ce type de relais convient particulièrement lorsque l’on doit multiplier les changements d’état sans ajouter plusieurs composants distincts. Le courant nominal de 7 A permet son emploi sur de nombreux circuits de commande et d’interface, avec une bonne polyvalence pour les équipements industriels, les automatismes et les ensembles de régulation.

Bouton test et indicateur mécanique pour un contrôle plus pratique

La présence d’un bouton test avec indicateur mécanique facilite les opérations de vérification en maintenance, en mise en service ou lors des diagnostics sur armoire. L’actionnement manuel permet de contrôler rapidement la commutation des contacts sans dépendre immédiatement de la commande électrique, tandis que l’indicateur mécanique donne une lecture visuelle claire de l’état du relais. C’est un avantage concret pour gagner du temps lors des contrôles fonctionnels et du repérage des défauts.

Montage embrochable sur support série 94

Ce modèle est prévu pour un raccordement à broches et un montage sur support embrochable de série 94. Cette architecture simplifie le remplacement du relais en cas d’intervention et limite le temps d’arrêt lors des opérations de maintenance. Le relais est livré sans socle, ce qui permet de sélectionner le support adapté à l’implantation du coffret et aux contraintes de câblage. Ce principe de montage est particulièrement apprécié dans les environnements techniques où la rapidité de service et la lisibilité de l’installation comptent.

Caractéristiques électriques adaptées aux usages d’interface

Ce relais fonctionne en tension de service AC avec une bobine 230 V AC en 50 Hz comme en 60 Hz. Il dispose de 4 contacts commutateurs, d’un courant nominal de 7 A et d’un courant d’appel maximal de 15 A. Sa technologie de contact convient aux fonctions de commutation d’interface, de report et de commande dans les ensembles industriels. L’exécution non polarisée permet une utilisation cohérente sur les circuits de commande en alternatif, sans contrainte liée à un sens de polarité.

Format compact pour intégration en coffret

Avec des dimensions contenues de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais industriel trouve facilement sa place dans les tableaux et coffrets où l’optimisation de l’espace est essentielle. Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée. Ce format compact aide à conserver une implantation propre et rationnelle, notamment dans les armoires regroupant plusieurs fonctions d’interface et de commande.

Un choix pertinent pour automatisme, signalisation et découplage

Ce relais d’interface 4RT 7 A 230 V est particulièrement indiqué pour les montages de commande industrielle, les chaînes de signalisation, le découplage de sorties automate et la commutation de plusieurs états à partir d’un seul ordre. Son association entre alimentation 230 V AC, montage embrochable, bouton test et indicateur mécanique en fait une solution pratique pour les professionnels recherchant un relais industriel clair à intégrer, simple à contrôler et bien adapté aux besoins courants d’automatisme.
