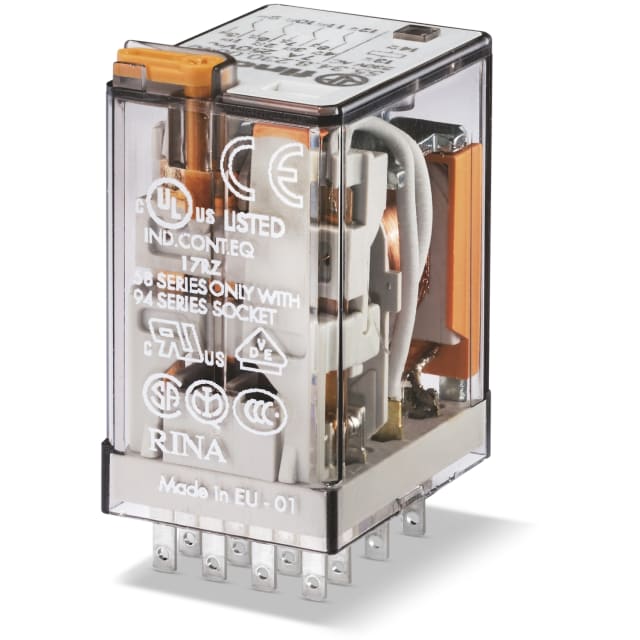

Relais industriel embrochable 4RT 7A 24V AC 553480240040

Relais industriel embrochable 4RT 7A 24V AC pour automatisme et commande

Ce relais industriel embrochable 4RT 7A 24V AC est conçu pour les applications de commande, d’interface et de commutation dans les armoires électriques. Sa configuration à 4 contacts inverseurs permet de piloter plusieurs circuits à partir d’une même commande, ce qui en fait une solution particulièrement adaptée aux tableaux, aux automatismes et aux fonctions de report d’état. Son fonctionnement monostable en tension alternative 24 V AC répond aux besoins courants des installations de contrôle industriel.

Configuration 4 inverseurs pour une commutation souple de plusieurs circuits

Avec ses 4 contacts sous forme de commutateurs et son courant nominal de 7 A, ce relais permet de gérer efficacement plusieurs ordres électriques au sein d’un même ensemble. Cette architecture est intéressante lorsque l’on souhaite séparer des informations de commande, de signalisation ou d’asservissement sans multiplier les composants. Le matériau de contact de type AgNi, mentionné dans la description de référence, convient aux usages de commutation générale en environnement de coffret.

Bobine 24V AC avec raccordement à broches pour montage sur support

Ce modèle fonctionne exclusivement en 24 V AC à 50 Hz comme à 60 Hz, avec un raccordement électrique à broches. Ce principe de connexion permet un montage embrochable rapide sur support compatible de série 94, pratique pour les opérations de câblage, de remplacement ou de maintenance. Le relais est livré sans socle, ce qui laisse le choix du support selon la configuration du tableau et le mode de fixation retenu.

Lecture visuelle immédiate grâce à la LED et à l’indicateur mécanique

Ce relais intègre un affichage LED ainsi qu’un indicateur mécanique de position, un vrai avantage pour le diagnostic visuel en façade d’armoire. L’état d’activation de la bobine est ainsi identifiable rapidement, ce qui facilite les contrôles lors de la mise en service, des essais fonctionnels ou des interventions de maintenance. La présence d’un bouton test apporte également un confort d’exploitation appréciable pour vérifier le comportement du circuit sans modifier l’installation.

Format compact pour intégration en coffret électrique

Avec des dimensions contenues de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais industriel trouve facilement sa place dans les ensembles où l’optimisation de l’espace est importante. Son format compact aide à conserver une implantation propre dans les tableaux électriques tout en maintenant une fonction de commutation multi-contacts. Son indice de protection IP20 le destine à une intégration en environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret.

Fonctionnement non polarisé et usage pratique en maintenance

Grâce à son entraînement non polarisé, ce relais est simple à intégrer dans une logique de commande en courant alternatif 24 V. Son courant de démarrage maximal de 15 A lui permet d’absorber les pointes liées à certaines phases de commutation tout en restant dans une enveloppe compacte. Le principe embrochable est particulièrement apprécié en maintenance, car il permet de retirer et remplacer le relais sans reprendre tout le câblage du support.

Un relais de contrôle adapté aux tableaux et protections électriques

Ce relais embrochable 4RT 7A s’intègre naturellement dans les applications de relais de contrôle, de distribution électrique et d’appareillage modulaire en coffret. Il convient pour les fonctions d’interface entre commande et puissance, les reports, les séquences de pilotage ou les logiques de commutation auxiliaires. Pour l’acheteur professionnel comme pour l’installateur, c’est un choix pertinent lorsqu’il faut un relais 24V AC compact, à 4 inverseurs, visible en fonctionnement et facile à remplacer sur support dédié.
