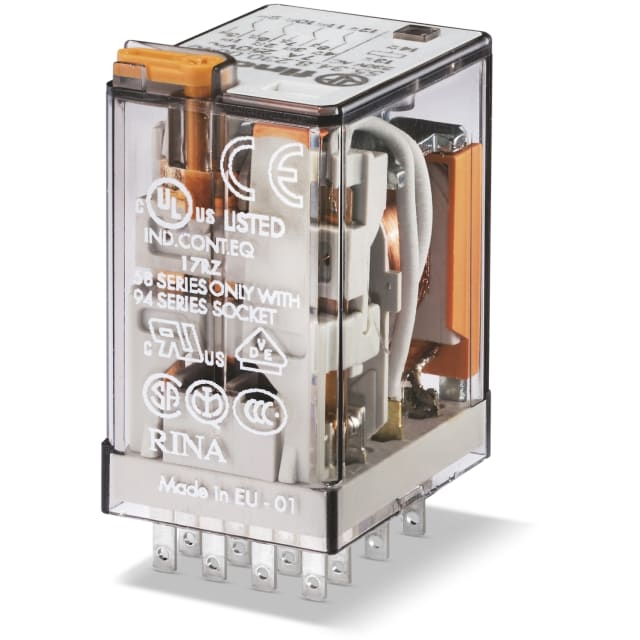

Relais industriel 4RT 7A 24V DC avec bouton test 553490240040

Relais industriel 4RT 7A 24 V DC pour commande et interface en tableau

Ce relais industriel 4RT 7 A en 24 V DC est conçu pour les applications de commande, d’interface et de commutation en environnement électrique et automatisé. Son format embrochable sur support de série 94 facilite son intégration dans les tableaux, armoires et coffrets où l’on recherche un relais compact, simple à remplacer et adapté aux circuits de pilotage en courant continu.

Configuration 4 inverseurs pour multiplier les possibilités de câblage

Avec ses 4 contacts inverseurs, ce relais permet de gérer plusieurs fonctions de commutation à partir d’un seul organe de commande. Cette configuration est particulièrement utile pour le report d’état, l’isolement de circuits, la séparation commande/puissance ou la gestion simultanée de plusieurs signaux. Son courant nominal de 7 A convient aux usages de commande et d’interface nécessitant une vraie polyvalence de contact.

Bobine 24 V DC et fonctionnement monostable pour les circuits de pilotage

Alimenté en 24 V DC, ce relais répond aux besoins courants des installations de commande industrielle et des automatismes basse tension. Son fonctionnement monostable permet un retour à l’état initial à la coupure de la commande, ce qui en fait une solution adaptée aux séquences de pilotage, aux logiques de commande temporaires et aux fonctions d’asservissement. La version non polarisée apporte davantage de souplesse lors de l’intégration dans les schémas de commande.

Bouton test et indicateur mécanique pour un contrôle pratique en maintenance

La présence d’un bouton test rend les vérifications fonctionnelles plus directes lors des phases de câblage, de contrôle ou de diagnostic. L’indicateur mécanique permet quant à lui de visualiser rapidement l’état du relais, ce qui aide à identifier plus facilement une commande active ou un changement d’état dans un ensemble modulaire. Cet équipement est particulièrement utile en maintenance, en mise en service et lors des contrôles en atelier.

Version avec affichage LED pour une lecture visuelle immédiate

Ce modèle intègre également un affichage LED, pratique pour confirmer visuellement la présence de la commande sur la bobine. Cette double lecture, mécanique et lumineuse, améliore le confort d’exploitation dans les armoires où plusieurs relais sont installés côte à côte. Elle permet de gagner du temps lors des interventions et d’éviter les hésitations dans l’identification du relais effectivement sollicité.

Montage embrochable sur support pour remplacement rapide

Le raccordement à broches et la conception embrochable permettent l’utilisation sur support dédié de série 94, sans socle fourni avec le relais. Ce principe de montage est apprécié pour accélérer les opérations de maintenance et limiter le temps d’immobilisation lors d’un remplacement. Dans les ensembles de distribution, de protection et de commande, cette architecture favorise une organisation propre du câblage et une intervention plus simple en façade d’armoire.

Format compact pour intégration dans les espaces techniques serrés

Avec des dimensions de 20,7 mm de largeur, 37,2 mm de hauteur et 27,7 mm de profondeur, ce relais industriel reste compact tout en offrant 4 inverseurs. Il se prête bien aux montages où l’espace disponible doit être optimisé sans renoncer à une capacité de commutation multiple. Son indice de protection IP20 correspond à un usage en environnement protégé, typiquement à l’intérieur d’un tableau ou d’un coffret électrique.

Un relais adapté aux besoins courants de l’appareillage de commande

Ce relais 24 V DC à 4 inverseurs constitue un choix pertinent pour les fonctions d’interface, les automatismes, les reports de défaut, les commandes d’organes auxiliaires et les montages de signalisation. Son association entre format embrochable, bouton test, LED, indicateur mécanique et capacité de 7 A en fait une référence pratique pour les professionnels recherchant un relais industriel clair à exploiter et facile à intégrer dans un ensemble de commande électrique.
