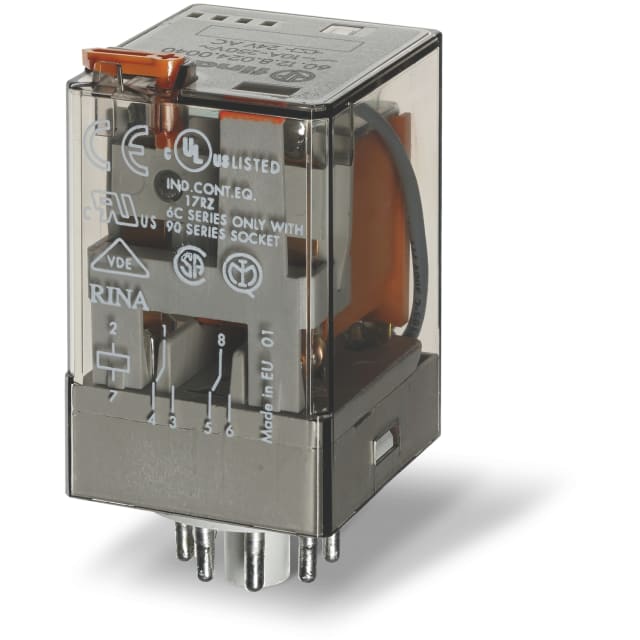

Relais industriel octal 2RT 10A 24V DC pour automatisme et interface de commande

Ce relais industriel octal 2RT 10A 24V DC est conçu pour les applications de commande, d’interface et de commutation en environnement industriel. Son format embrochable sur support octal permet une intégration simple dans les armoires, coffrets et équipements de pilotage. Avec ses 2 contacts inverseurs et sa commande en 24 V continu, il répond aux besoins courants des circuits d’automatisme, de signalisation et d’asservissement.

Configuration 2RT pour commuter deux circuits avec souplesse

La configuration 2RT, équivalente à deux contacts inverseurs, permet de gérer deux états de commutation distincts à partir d’un seul relais. Cette architecture est particulièrement utile pour séparer un circuit de commande d’un circuit de retour d’information, ou pour assurer des fonctions de bascule dans les installations industrielles. Le contact simple monostable revient à sa position initiale dès la coupure de la bobine, ce qui convient parfaitement aux logiques de commande classiques.

Bobine 24 V DC adaptée aux circuits de commande en courant continu

Alimenté en 24 V DC, ce relais s’intègre naturellement dans les architectures de commande les plus répandues en automatisme industriel. Il est prévu pour une tension de service continue de 24 V et un type de tension de commande DC, ce qui facilite son utilisation avec alimentations, automates, interfaces et modules de sortie fonctionnant en courant continu. Cette exécution évite toute ambiguïté au moment du remplacement ou de l’intégration dans un circuit existant.

Pouvoir de commutation 10 A pour charges de commande et usages polyvalents

Avec un courant nominal de 10 A, ce relais convient à un large éventail de fonctions de commutation dans les équipements industriels. Il peut être utilisé pour piloter des organes auxiliaires, circuits de signalisation, entrées de contacteurs ou autres charges compatibles avec ses caractéristiques. Son courant de démarrage maximal de 20 A constitue un point intéressant pour les appels de courant ponctuels au démarrage, dans les limites prévues par l’installation et le dimensionnement global du circuit.

Montage embrochable sur support octal pour maintenance pratique

Le raccordement à broches et le montage sur support série 90 en font une solution appréciée lorsqu’un remplacement rapide est recherché. Le relais n’est pas livré avec son socle, ce qui permet de sélectionner le support adapté à l’installation déjà en place ou au mode de câblage retenu. Ce principe de montage facilite l’extraction et le remplacement du relais sans reprise complète du câblage, un avantage concret en maintenance et en exploitation.

Bouton test et indicateur mécanique pour contrôle fonctionnel

Ce modèle est associé à un bouton de test verrouillable et à un indicateur mécanique de position, des éléments utiles pour les opérations de contrôle, de mise en service et de diagnostic. Ils permettent de vérifier le comportement du relais et l’état de commutation de manière directe lors des interventions. Dans les ensembles de commande où la lisibilité de fonctionnement est importante, cette aide au contrôle est particulièrement appréciable.

Format compact pour intégration en coffret et tableau

Avec des dimensions d’environ 32,5 mm de largeur, 54,2 mm de hauteur et 36,4 mm de profondeur, ce relais industriel reste compact pour une implantation rationnelle dans un coffret ou sur platine équipée de supports adaptés. Son indice de protection IP20 correspond à une utilisation dans un environnement protégé, à l’intérieur d’une enveloppe électrique appropriée. Cette compacité facilite la réalisation d’ensembles de commande nets et bien organisés.

Une solution claire pour le remplacement d’un relais d’interface octal 24 V continu

Pour un besoin de relais d’interface embrochable avec 2RT, courant nominal 10 A et commande 24 V DC, ce modèle constitue un choix pertinent pour maintenir la cohérence d’une installation industrielle existante ou équiper un nouveau montage. Il convient particulièrement aux professionnels qui recherchent un relais octal de commande facile à identifier, simple à intégrer sur support et adapté aux circuits de commutation en courant continu.
