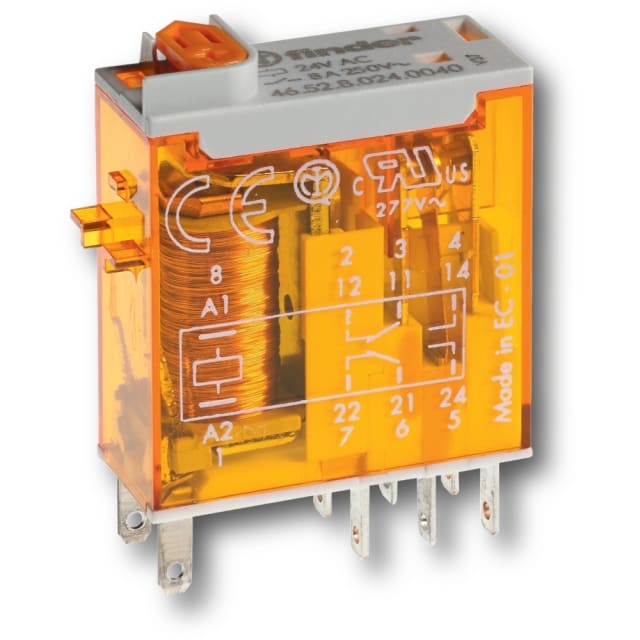

Relais miniature 2RT 8A 24V AC avec bouton test

Relais miniature 2RT 8A 24V AC pour commandes et interfaces de tableau

Ce relais miniature 2RT 8A 24V AC est conçu pour les fonctions de commutation et d’interface dans les tableaux électriques, armoires de commande et ensembles modulaires. Son format compact facilite l’intégration lorsque l’espace disponible est limité, tout en permettant de piloter deux contacts inverseurs avec une commande en courant alternatif 24 V. Il convient particulièrement aux circuits de commande, de signalisation, d’automatisme et de report d’état nécessitant un relais embrochable simple à intégrer.

Double contact inverseur 2RT pour une commutation polyvalente

Avec ses 2 contacts inverseurs et son courant nominal de 8 A, ce relais permet de gérer plusieurs logiques de commutation dans un seul composant. Cette configuration 2RT est appréciée pour séparer des informations, basculer entre deux états ou assurer des fonctions de report et d’asservissement dans les installations électriques. Le courant d’appel maximal de 15 A apporte une marge utile au moment de l’enclenchement sur certaines charges, tout en restant dans le cadre d’un relais miniature destiné à la commande.

Commande en 24V AC et fonctionnement monostable

La bobine fonctionne exclusivement en 24 V AC à 50/60 Hz, ce qui le destine aux environnements de commande alimentés en alternatif. Son fonctionnement monostable le rend adapté aux applications où le relais doit revenir à sa position de repos dès que la tension de commande disparaît. Ce comportement est recherché dans de nombreux montages de sécurité fonctionnelle simple, de gestion d’ordres et de commande d’équipements auxiliaires.

Bouton test verrouillable et indicateur mécanique pour les interventions

Ce modèle se distingue par la présence d’un bouton test verrouillable associé à un indicateur mécanique. En maintenance, en mise en service ou en contrôle de câblage, ces éléments apportent un vrai confort d’exploitation. Le test manuel permet de vérifier le comportement du relais sans attendre la commande normale, tandis que l’indication mécanique aide à visualiser rapidement l’état de commutation. C’est un atout pratique pour les électriciens, câbleurs et techniciens intervenant sur des ensembles de distribution ou de contrôle.

Format embrochable compact pour remplacement et intégration rapides

Le raccordement à broches oriente ce relais vers un montage sur support adapté, avec une logique d’installation pratique dans les environnements où l’on recherche un remplacement rapide du relais sans reprise complète du câblage. Son encombrement réduit, avec une largeur de 12,4 mm, une hauteur de 32,8 mm et une profondeur de 29 mm, permet une implantation dense dans les coffrets et tableaux. Le produit est fourni sans socle, ce qui laisse le choix du support selon l’architecture de l’installation.

Contacts AgNi et conception adaptée aux usages de commutation courants

La description produit indique des contacts en AgNi, un choix courant pour les applications de commutation générales nécessitant une bonne tenue en service sur des usages de pilotage et de commande. Le relais dispose de contacts simples, non guidés de force, sans bornes amovibles et sans affichage LED. Cette configuration va à l’essentiel pour les intégrateurs qui recherchent un relais miniature clair dans sa fonction, sans accessoires superflus, pour des montages propres et rationnels.

Protection du relais et intégration en environnement de coffret

Avec un indice de protection IP40 et une classification RT II selon l’IEC 61810-7, ce relais est prévu pour une intégration en environnement protégé, typiquement à l’intérieur d’un tableau, d’un coffret ou d’une armoire. Il n’est pas destiné à une exposition directe aux agressions extérieures, mais s’inscrit parfaitement dans les montages de distribution et de commande où le relais travaille à l’abri, sur une base adaptée et dans des conditions maîtrisées.

Un choix pertinent pour appareillage modulaire, relais de contrôle et distribution électrique

Pour une application en appareillage modulaire, relais de contrôle ou tableau électrique, ce relais miniature 2RT 8A 24V AC apporte une réponse précise : commande alternative 24 V, double inverseur, format compact, test manuel verrouillable et lecture mécanique de l’état. Il s’adresse aux professionnels qui veulent un relais de commande lisible, compact et bien adapté aux besoins d’interface dans les installations électriques tertiaires et industrielles.
