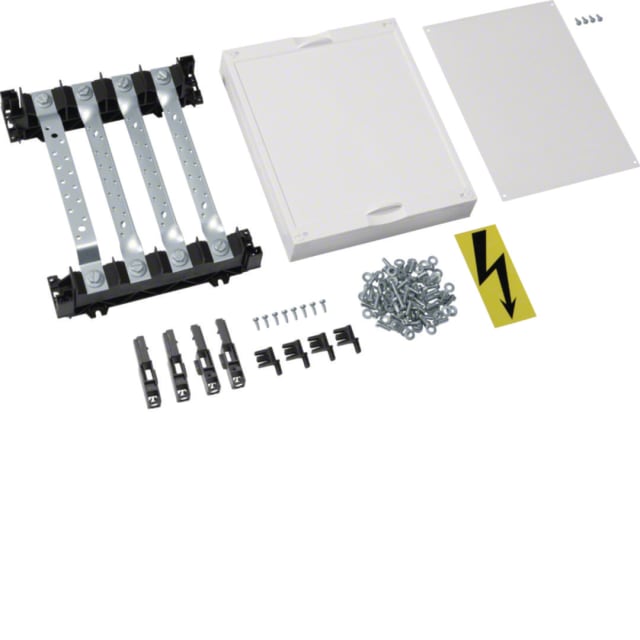

Kit jeu de barres 4 pôles 250A UE21D2

Kit jeu de barres 4 pôles 250A pour coffrets et armoires univers

Ce kit jeu de barres 4 pôles 250A est une unité d’équipement destinée aux ensembles de distribution de la gamme univers. Il intègre un jeu de barres tétrapolaire prêt à être implanté dans une travée, pour structurer une distribution électrique claire et compacte dans un tableau. Son format 300 x 250 mm permet une intégration adaptée aux configurations où l’on recherche une alimentation répartie, proprement organisée et compatible avec une architecture de coffret modulaire.

Configuration tétrapolaire 250A pour la distribution de puissance

Avec ses 4 pôles et son courant nominal maximal de 250 A, ce kit répond aux besoins de répartition sur installations nécessitant une distribution importante en tête ou en sous-distribution. Le jeu de barres en cuivre 25 x 4 mm apporte une section adaptée à ce niveau d’intensité, tout en facilitant la constitution d’un ensemble cohérent pour les appareillages de protection et de commande associés. C’est une solution particulièrement pertinente lorsqu’il faut alimenter plusieurs départs à partir d’un tableau bien structuré.

Dimensions maîtrisées pour une implantation en travée

Le kit présente une hauteur de 300 mm, une largeur de 250 mm et une profondeur de 110 mm. Cette géométrie permet de préparer une implantation nette dans l’enveloppe, sans improvisation sur l’encombrement. Il est conçu pour une travée, ce qui simplifie le repérage du bon module lors de la préparation d’une armoire univers. Pour le tableautier comme pour l’installateur, ce format aide à gagner du temps au montage et à conserver une lecture technique plus fluide de l’ensemble.

Jeu de barres 25 x 4 mm avec entraxe de 40 mm

Le jeu de barres repose sur une configuration précise : épaisseur ou largeur de rail 25 mm, hauteur de barre 4 mm et distance entre rails de 40 mm. Ces caractéristiques sont essentielles pour assurer la bonne disposition des conducteurs et des accessoires de raccordement dans le tableau. Cette conception favorise un câblage ordonné, avec des alignements cohérents pour les liaisons de puissance et une meilleure maîtrise de l’espace disponible autour des barres.

Présence d’une couverture pour une finition plus soignée

Le kit est livré avec couverture, un point important pour obtenir un ensemble plus propre une fois l’équipement installé dans le coffret. Cette finition permet de mieux structurer la zone de distribution et de rendre l’intérieur du tableau plus lisible lors des interventions. Dans une armoire électrique, ce type d’équipement participe à une présentation plus nette du montage, notamment lorsque plusieurs fonctions de protection et de répartition cohabitent dans un espace réduit.

Solution adaptée aux tableaux de répartition et ensembles de protection

Ce kit trouve naturellement sa place dans les tableaux, coffrets et armoires de distribution où l’on doit intégrer un jeu de barres 4 pôles dans une logique de montage rationnelle. Il convient pour composer une base de distribution dans des ensembles recevant protections, appareillages modulaires ou équipements de coupure. Son intégration dans l’univers des rails, peignes et accessoires de câblage en fait un composant utile pour construire une architecture électrique propre, évolutive et techniquement cohérente.

Un choix pertinent pour sécuriser l’identification du bon équipement

Pour l’acheteur professionnel comme pour le préparateur de commande, ce kit se distingue par une définition produit claire : unité d’équipement univers, 4 pôles, 250 A, format 300 x 250 mm, avec couvercle et jeu de barres cuivre 25 x 4 mm. Cette lecture précise limite les risques d’erreur au moment du remplacement, de l’extension ou de la préparation d’un tableau neuf. C’est un avantage concret lorsque plusieurs variantes de jeux de barres coexistent dans une même gamme d’enveloppes et d’accessoires de distribution.
