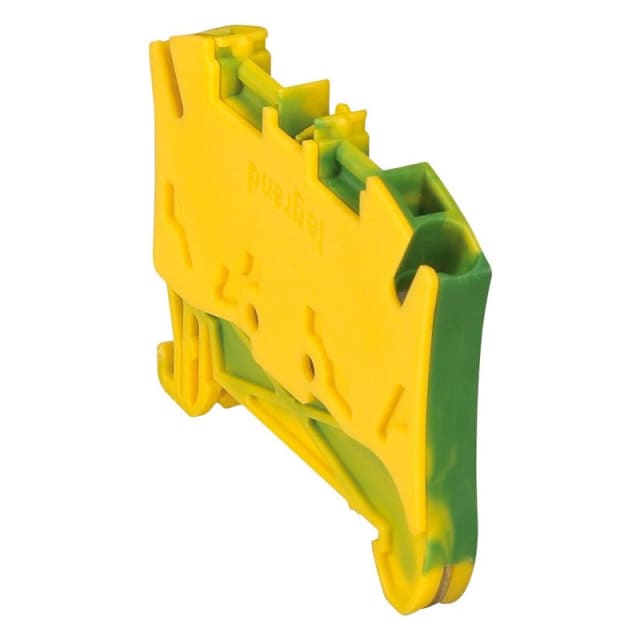

Bloc de jonction de protection 2 conducteurs 6 mm 037271

Bloc de jonction de protection 2 conducteurs 6 mm pour rail DIN

Ce bloc de jonction de protection 2 conducteurs 6 mm de la gamme Viking 3 est conçu pour réaliser la liaison d’un conducteur de protection dans les tableaux électriques avec un encombrement réduit. Sa conception 1 entrée / 1 sortie permet un raccordement clair et ordonné, particulièrement adapté aux montages où la continuité de terre doit rester parfaitement lisible. Son format étroit de 6 mm facilite l’implantation dans les coffrets et armoires lorsque l’espace sur rail DIN doit être optimisé.

Connexion à ressort pratique pour le câblage de protection

Le raccordement à ressort à cage sur les deux côtés apporte une mise en œuvre rapide et régulière, sans dépendre d’un serrage par vis. Ce principe est bien adapté aux opérations de câblage répétitives en tableau et contribue à garder une implantation propre sur les circuits de protection. Le bloc accepte les conducteurs cuivre monofiliaires de 0,5 à 6 mm², les conducteurs souples sans gaine de 0,5 à 6 mm², ainsi que les conducteurs multifilaires ou souples avec gaine jusqu’à 4 mm² selon le type de fil utilisé.

Repérage immédiat des circuits de terre

Sa couleur vert/jaune permet une identification instantanée de la fonction de protection dans le bornier. Ce repérage visuel simplifie la lecture du tableau, limite les risques d’erreur au moment du câblage et aide à structurer plus proprement les départs et regroupements de conducteurs de terre. Dans une armoire ou un coffret, ce type de borne est particulièrement utile pour distinguer sans ambiguïté les liaisons de protection des bornes de passage standard.

Format compact pour tableaux et coffrets électriques

Avec une largeur de 6 mm, une hauteur de 42 mm et un montage sur rail DIN 35 mm, ce bloc de jonction s’intègre facilement dans les configurations courantes de distribution et d’appareillage. Son architecture à 1 étage avec 2 points de raccordement convient aux rangées de bornes compactes où chaque millimètre compte. Il constitue une solution pertinente pour conserver un tableau lisible, bien organisé et simple à faire évoluer.

Caractéristiques utiles pour les applications de tableau

Ce modèle est prévu pour une tension de dimensionnement de 800 V et un courant nominal de 23 A, ce qui le rend adapté aux usages de raccordement de protection dans de nombreuses configurations de coffrets et tableaux. Le corps isolant en thermoplastique s’inscrit dans une utilisation technique propre aux environnements de câblage d’armoire, avec une plage de température de service de -5 à 40 °C. Ces caractéristiques en font un composant cohérent pour une distribution de protection structurée et compacte.

Une borne de protection adaptée aux installations bien organisées

Dans une réalisation neuve comme en extension de tableau, cette borne à ressort Viking 3 permet de créer une ligne de protection nette, homogène et facile à suivre lors des interventions. Son principe 2 conducteurs avec une seule jonction répond au besoin fréquent de raccorder simplement un conducteur entrant et un conducteur sortant sur un point de terre identifié. Pour l’installateur, c’est un choix pertinent lorsqu’il faut combiner compacité, lisibilité de câblage et continuité de raccordement sur rail DIN.

Un choix précis pour les bornes à ressort en tableau électrique

Ce bloc de jonction de protection 2 conducteurs 6 mm s’adresse aux professionnels recherchant une borne pour tableaux électriques clairement dédiée au conducteur de protection. Son positionnement dans la série Viking 3 en fait une référence adaptée aux ensembles de borniers à ressort lorsque l’objectif est de conserver une implantation cohérente, compacte et facile à identifier dans le temps. Il trouve naturellement sa place dans les tableaux, protections et distributions électriques où la clarté du cheminement des terres est essentielle.
