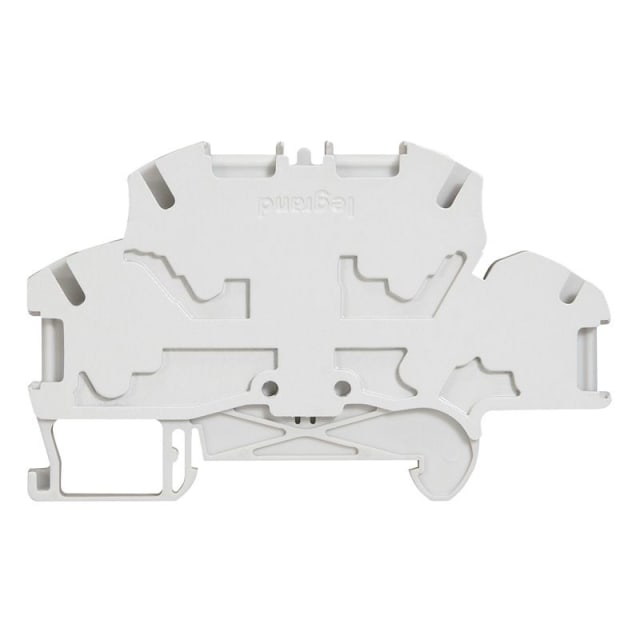

Bloc ressort 4 conducteurs 2 étages 6 mm Viking 3 037268

Borne à ressort 4 conducteurs 2 étages pour câblage compact sur rail DIN

Ce bloc ressort Viking 3 à 2 étages est conçu pour le raccordement et la distribution de conducteurs dans les tableaux électriques lorsque l’encombrement doit rester maîtrisé. Sa configuration 4 conducteurs sur 2 niveaux permet d’optimiser la place disponible sur rail DIN 35 mm tout en conservant une organisation claire du câblage. Avec son pas de 6 mm et son format étroit, il convient particulièrement aux armoires et coffrets où la densité de raccordement est un vrai critère de choix.

Connexion à ressort à cage pour un raccordement rapide et régulier

Le raccordement à ressort à cage sur les deux étages facilite l’insertion des conducteurs et contribue à obtenir un serrage homogène. Ce principe est apprécié dans les montages de tableau pour gagner en efficacité lors du câblage et pour maintenir une connexion adaptée aux usages de distribution et de transit. Il est compatible avec des conducteurs cuivre rigides ainsi qu’avec des conducteurs souples, avec ou sans embout selon les sections admissibles.

Compatible avec plusieurs types de conducteurs jusqu’à 6 mm²

Cette borne accepte les conducteurs monofilaires de 0,5 à 6 mm² ainsi que les conducteurs à brins fins sans gaine de 0,5 à 6 mm². Pour les conducteurs multifilaires, la plage de raccordement est de 0,5 à 4 mm², tout comme pour les conducteurs à brins fins avec gaine. Cette polyvalence permet de l’intégrer dans de nombreuses configurations de câblage de tableau, aussi bien en rénovation qu’en réalisation neuve, avec une bonne continuité entre les habitudes d’atelier et les contraintes de terrain.

Format 2 étages pensé pour densifier le bornier sans alourdir l’implantation

Avec une largeur de 6 mm pour une hauteur de 56 mm, ce bloc de jonction à ressort 2 étages permet de multiplier les points de raccordement sans étendre inutilement la longueur du bornier. La disposition sur deux niveaux apporte un vrai avantage dans les coffrets où chaque millimètre compte. Elle aide à structurer les départs et renvois de conducteurs tout en conservant une implantation cohérente au sein d’un ensemble de bornes pour tableaux électriques.

Caractéristiques électriques adaptées aux circuits de tableau

Cette borne de raccordement Viking 3 est donnée pour une tension de dimensionnement de 500 V et un courant nominal de 32 A. Ces valeurs la destinent aux applications de raccordement et de passage dans les ensembles de distribution et de commande où l’on recherche une borne compacte capable d’accepter une section utile jusqu’à 6 mm². Son corps isolant en thermoplastique et sa finition grise facilitent également son intégration dans des rangées de bornes standards.

Montage simple sur rail DIN 35 mm

Prévue pour une fixation sur rail DIN 35 mm, cette borne s’intègre naturellement dans les architectures de coffrets et tableaux modulaires. Ce mode de montage permet une mise en place rapide, un repérage rationnel des circuits et une évolution plus pratique du bornier lors d’une extension ou d’une modification d’installation. Pour l’électricien comme pour l’intégrateur, c’est un choix pertinent dès lors qu’il faut combiner compacité, lisibilité et cadence de câblage.

Une solution adaptée aux tableaux électriques de distribution et de commande

Ce bloc ressort standard 4 conducteurs 2 étages Viking 3 répond bien aux besoins de transit et d’organisation des conducteurs dans les tableaux électriques, armoires de commande et coffrets de distribution. Sa plage de température de service de -5 à 40 °C le rend adapté aux environnements d’exploitation courants en intérieur. C’est un composant particulièrement intéressant lorsque l’objectif est de créer un bornier dense, propre et fonctionnel avec une technologie de raccordement à ressort reconnue dans l’appareillage de tableau.
