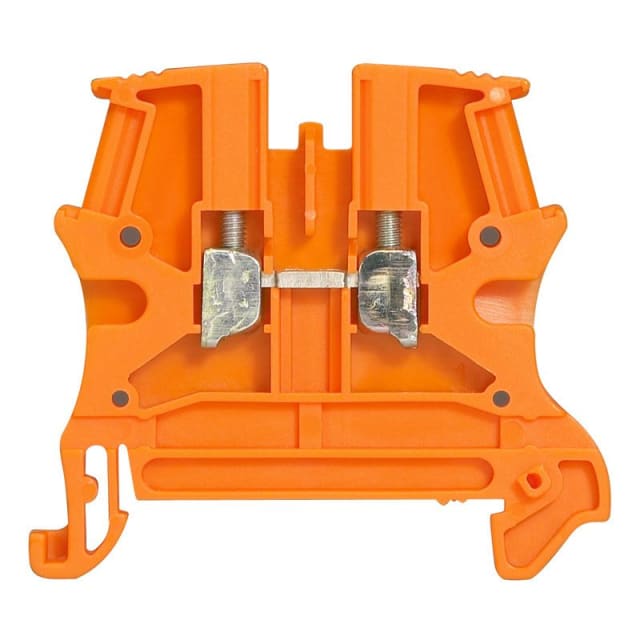

Bloc de jonction à vis 4 mm² pour raccordement de passage sur rail DIN

Ce bloc de jonction à vis 4 mm² de la gamme Viking 3 est conçu pour assurer une jonction de passage simple entre deux conducteurs cuivre, avec 1 entrée et 1 sortie. Son format au pas de 6 mm permet une implantation nette et rationnelle dans les coffrets et armoires, tout en conservant une bonne densité de câblage. Il se monte directement sur rail DIN 35 mm, ce qui en fait une solution pratique pour les ensembles de distribution, de commande et de raccordement.

Connexion à vis adaptée aux conducteurs rigides et souples

Ce modèle accepte les conducteurs monofilaire de 0,25 à 6 mm² ainsi que les conducteurs souples et multifilaires jusqu’à 4 mm² selon la configuration. Le raccordement à vis convient particulièrement aux installations qui demandent un serrage franc et un câblage précis. L’entrée de conducteur étudiée pour la gamme facilite l’insertion des fils et contribue à un travail plus propre lors du montage en atelier comme sur chantier.

Format 4 mm² compact avec pas de 6 mm

Avec une section nominale de 4 mm² et une largeur de 6 mm, ce bloc de jonction offre un bon équilibre entre capacité de raccordement et compacité. Il répond aux besoins courants de distribution et d’interconnexion dans les tableaux électriques où l’espace disponible doit être optimisé sans compromettre la lisibilité du câblage. Sa hauteur de 46,5 mm permet une intégration cohérente avec les autres éléments de la série Viking 3.

Repérage fonctionnel grâce à la couleur orange

La couleur orange permet d’identifier rapidement un circuit non coupé par le dispositif de sectionnement général. Ce repérage visuel est particulièrement utile dans les ensembles où plusieurs potentiels coexistent et où la lecture immédiate des fonctions de bornes améliore l’organisation du câblage. Pour les intervenants, cette distinction simplifie le repérage en face avant du bornier et favorise une installation plus claire.

Capacité électrique adaptée aux circuits de câblage et de distribution

Ce bloc de jonction est donné pour un courant de dimensionnement de 32 A et une tension de dimensionnement de 800 V. Il convient ainsi aux applications de raccordement nécessitant une borne de passage compacte mais capable de traiter des circuits de puissance modérée dans les équipements électriques. Son corps isolant en thermoplastique est prévu pour une température de service de -5 à 40 °C, pour un usage en environnement d’installation classique.

Montage aligné et intégration pratique dans un bornier

La conception Viking 3 facilite la mise en ligne des blocs sur rail DIN. Le corps isolant intègre un système de solidarisation qui aide à maintenir les bornes entre elles pour obtenir un alignement régulier sur le rail, tout en laissant possible le montage ou le retrait d’un bloc sans devoir déposer l’ensemble des bornes voisines. C’est un avantage concret pour les tableaux qui évoluent, les modifications de câblage et les opérations de maintenance.

Deux zones pour peignes de liaison équipotentielle

Ce bloc de jonction à vis dispose de 2 zones prévues pour l’utilisation de peignes de liaison équipotentielle à insertion automatique. Cette configuration permet de réaliser plus facilement des pontages propres et homogènes entre bornes lorsque l’application demande une distribution commune de potentiel. Pour le tableautier comme pour l’installateur, cela apporte une meilleure continuité visuelle du bornier et un câblage plus structuré.

Une borne Viking 3 pensée pour les tableaux électriques bien organisés

Ce bloc de jonction de passage 4 mm² orange s’adresse aux professionnels qui recherchent une borne à vis compacte, lisible et adaptée au montage sur rail DIN 35 mm. Son positionnement dans la série Viking 3 en fait un choix pertinent pour composer un bornier homogène, gérer le repérage des circuits et raccorder efficacement des conducteurs rigides ou souples dans les applications de connexion et de câblage.
