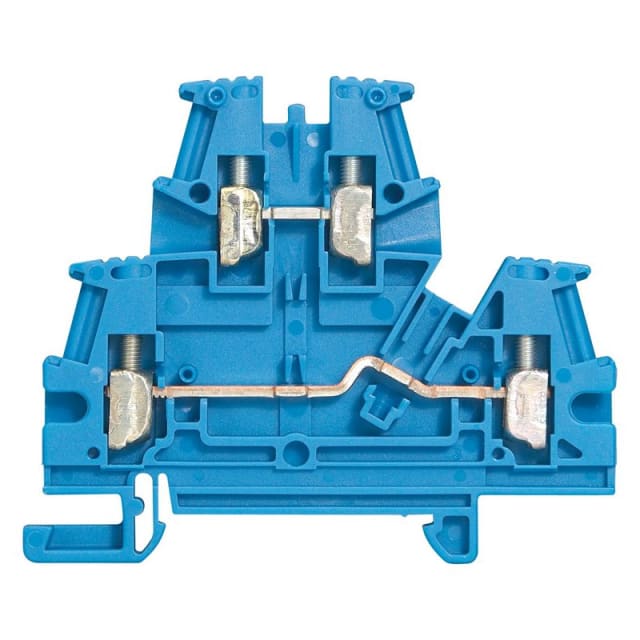

Bloc de jonction à vis 2 étages 4 mm² bleu Legrand 037108

Bloc de jonction à vis 2 étages 4 mm² bleu pour câblage sur rail DIN

Ce bloc de jonction à vis 2 étages 4 mm² Legrand Viking 3 est conçu pour le raccordement de conducteurs dans les armoires, tableaux et coffrets nécessitant une implantation compacte et lisible. Son montage sur rail DIN 35 mm facilite l’intégration dans les ensembles de distribution et de commande, tandis que sa conception à deux étages permet d’augmenter la densité de raccordement sans élargir inutilement l’encombrement sur le rail.

Double niveau de connexion pour optimiser l’espace dans le coffret

Avec ses 2 reglettes à bornes réparties sur 2 étages, ce bloc de jonction de passage répond aux installations où le gain de place est important. Son pas de 6 mm et sa largeur de 6 mm permettent d’organiser le câblage de manière serrée tout en gardant une structure claire. Cette configuration est particulièrement adaptée aux montages où plusieurs potentiels doivent être distribués dans un espace limité, sans multiplier les bornes simples côte à côte.

Raccordement à vis précis pour conducteurs souples, rigides et multibrins

Le raccordement à vis sur chaque niveau convient à plusieurs types de conducteurs cuivre selon les sections admissibles. Il accepte les conducteurs monofilares de 0,25 à 6 mm², les conducteurs multifilaires de 0,25 à 4 mm², ainsi que les conducteurs à brins fins de 0,25 à 6 mm² sans gaine et de 0,25 à 4 mm² avec gaine. Cette plage de raccordement apporte de la souplesse lors du câblage de circuits de commande, d’alimentation auxiliaire ou de distribution interne.

Calibre adapté aux circuits jusqu’à 32 A et 500 V

Ce bloc de jonction Viking 3 est dimensionné pour un courant nominal de 32 A et une tension assignée de 500 V. Il convient ainsi aux applications courantes de raccordement en environnement tertiaire, industriel ou technique lorsque l’on recherche une borne de passage compacte capable de traiter des sections 4 mm² dans un format à deux niveaux. Son architecture favorise une répartition ordonnée des conducteurs tout en conservant des caractéristiques adaptées aux circuits de puissance modérée et aux liaisons de commande.

Repérage visuel bleu pour une identification immédiate des circuits

Sa couleur bleue permet un repérage rapide dans l’enveloppe électrique. Ce code couleur est particulièrement utile lorsqu’il faut distinguer certains circuits au premier coup d’œil et accélérer les opérations de câblage, de contrôle ou de maintenance. Dans un tableau comportant de nombreuses bornes, cette identification visuelle contribue à une lecture plus fluide de l’installation et limite les risques d’erreur lors des interventions.

Format compact et intégration facile dans les ensembles modulaires

Avec une largeur de 6 mm pour une hauteur de 62,5 mm, ce bloc de jonction à vis 2 étages 4 mm² s’intègre facilement dans les coffrets et armoires où chaque millimètre compte. Son corps isolant en thermoplastique est prévu pour une température de service de -5 à 40 °C, ce qui le rend adapté aux conditions d’utilisation courantes des ensembles électriques intérieurs. Sa conception en série Viking 3 en fait un choix pertinent pour les réalisations homogènes et les extensions d’installations déjà équipées dans la même gamme.

Une solution pertinente pour tableaux, armoires et raccordements de distribution

Ce bloc de jonction Legrand convient particulièrement aux opérations de raccordement, de dérivation et de passage sur rail DIN dans les tableaux électriques, armoires de commande, coffrets de répartition et ensembles de câblage technique. Sa structure à deux étages, son raccordement à vis et sa compatibilité avec plusieurs types de conducteurs en font une borne de câblage efficace pour réaliser des connexions propres, compactes et bien organisées dans les installations électriques professionnelles.
