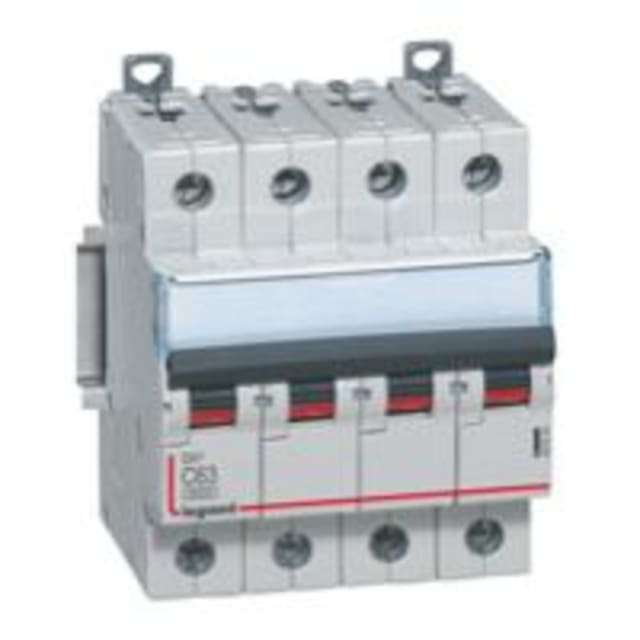

Disjoncteur tétrapolaire courbe C 63A 400V DX³ 407934

Disjoncteur tétrapolaire 63 A pour la protection des circuits triphasés avec neutre

Ce disjoncteur tétrapolaire courbe C 63 A de la gamme DX³ est conçu pour protéger efficacement les départs en 400 V AC nécessitant la coupure simultanée des quatre pôles. Sa configuration 4P avec neutre raccordable convient particulièrement aux tableaux électriques alimentant des circuits triphasés avec neutre, en environnement tertiaire, résidentiel collectif ou petit industriel. Son calibre 63 A permet de sécuriser des lignes de puissance tout en conservant un format modulaire adapté à l’intégration en coffret.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C répond aux besoins les plus fréquents en distribution électrique. Elle convient aux circuits susceptibles de présenter des appels de courant modérés au démarrage, comme certains équipements techniques, moteurs de faible puissance, circuits mixtes ou départs d’armoires. Ce profil de déclenchement apporte un bon équilibre entre protection contre les surcharges, protection contre les courts-circuits et continuité d’exploitation sur les installations courantes.

Pouvoir de coupure dimensionné pour une protection modulaire performante

Ce modèle affiche un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V et de 10 kA selon IEC 60947-2 à 400 V. Il est ainsi adapté aux besoins de protection des installations modulaires où un niveau de coupure élevé est recherché dans un encombrement compact. Sa classe de limitation énergétique 3 participe à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les conducteurs et les équipements en aval.

Format 4 modules pratique pour tableaux et coffrets électriques

Avec une largeur de 4 modules et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les tableaux de répartition et coffrets modulaires. Son architecture un module par pôle facilite le repérage, l’implantation et la composition de rangées équilibrées. Ce format est particulièrement intéressant pour les installations où la place disponible doit être optimisée sans renoncer à un appareil tétrapolaire de fort calibre.

Raccordement souple pour différentes sections de conducteurs

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion permet de couvrir de nombreux cas de figure en tableau, aussi bien pour des départs de puissance que pour des configurations de distribution plus techniques. La présence d’un neutre à connexion et la compatibilité de la gamme avec des accessoires et dispositifs supplémentaires facilitent l’adaptation du produit aux besoins du chantier ou de la maintenance.

Caractéristiques électriques adaptées au fonctionnement en 400 V AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Il fonctionne sur une fréquence de 50 à 60 Hz, ce qui le rend compatible avec les installations basse tension standard utilisant ce niveau de service. Ces caractéristiques en font un appareil pertinent pour protéger des départs triphasés dans les ensembles de distribution modulaires.

Intégration en tableau avec exigences d’exploitation et d’environnement maîtrisées

Ce disjoncteur est destiné à être installé en enveloppe avec un indice de protection IP20 au niveau de l’appareil, dans des conditions de pollution de degré 2. Sa plage de température de fonctionnement de -25 à +70 °C apporte une bonne souplesse d’utilisation selon les contraintes du local technique ou du coffret. Pour un installateur, cela signifie un appareil pensé pour une exploitation stable dans des conditions courantes de distribution électrique, avec une mise en œuvre cohérente dans les tableaux et protections modulaires.
