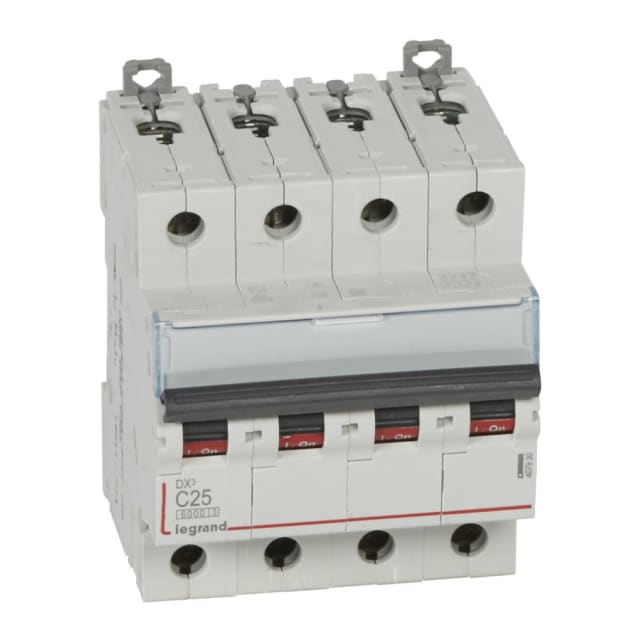

Disjoncteur tétrapolaire C25 400 V 4 modules 407930

Disjoncteur tétrapolaire C25 400 V pour protection de départs triphasés avec neutre

Ce disjoncteur tétrapolaire 25 A courbe C est conçu pour la protection des circuits en 400 V AC dans les tableaux de distribution. Son format 4 pôles permet de couper simultanément les trois phases et le neutre, avec neutre raccordable, ce qui en fait une solution adaptée aux départs triphasés avec neutre dans les environnements résidentiels, tertiaires et techniques. Son calibre 25 A convient aux lignes nécessitant une protection modulaire cohérente face aux surcharges et courts-circuits.

Courbe C 25 A adaptée aux usages courants en distribution électrique

Avec sa courbe de déclenchement C, ce disjoncteur modulaire est particulièrement indiqué pour les circuits présentant des appels de courant modérés au démarrage, comme certains équipements de distribution, petites motorisations ou circuits d’alimentation générale. Le calibre nominal de 25 A permet de sécuriser efficacement le départ concerné tout en conservant une bonne compatibilité avec les installations courantes en courant alternatif 50 à 60 Hz.

Pouvoir de coupure dimensionné pour une protection modulaire performante

Ce modèle affiche un pouvoir de coupure assigné selon EN 60898 de 10 kA à 230 V et 6 kA à 400 V, avec un pouvoir de coupure Icu selon IEC 60947-2 atteignant 10 kA à 400 V et 25 kA à 230 V. Ces caractéristiques le destinent aux tableaux où l’on recherche un disjoncteur modulaire capable de gérer des niveaux de défaut élevés selon le contexte d’installation. Sa classe de limitation énergétique 3 contribue également à mieux contenir les effets thermiques et dynamiques liés aux courts-circuits.

Format 4 modules pour intégration simple dans un tableau électrique

Grâce à sa largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux modulaires en optimisant l’encombrement disponible. Sa profondeur totale de 44 mm facilite son implantation dans de nombreuses configurations, notamment lorsque l’espace utile doit être maîtrisé. Ce format compact est particulièrement apprécié pour composer des rangées de protection claires et fonctionnelles.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien pour des alimentations de tableaux secondaires que pour des départs vers des charges triphasées. Le raccordement du neutre permet en outre de répondre aux besoins des installations où la coupure simultanée des quatre conducteurs est recherchée.

Caractéristiques électriques utiles pour la tenue de l’installation

Sa tension assignée est de 400 V en AC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces données techniques sont importantes pour le choix d’un appareil de protection destiné à fonctionner dans un ensemble de distribution modulaire cohérent. Le degré de pollution 2 et l’indice de protection IP20 correspondent à un usage en tableau, dans un environnement adapté à l’appareillage modulaire.

Conçu pour une utilisation en tableau avec possibilités d’évolution

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution de l’appareillage selon les besoins du tableau électrique. Il fonctionne dans une plage de température ambiante de -25 à 70 °C, un point utile pour les installations exposées à des conditions thermiques variables. Ce disjoncteur de la gamme DX3 constitue ainsi un choix pertinent pour équiper une distribution quadripolaire 400 V avec un appareil modulaire lisible, compact et adapté aux protections de départs en 25 A.
