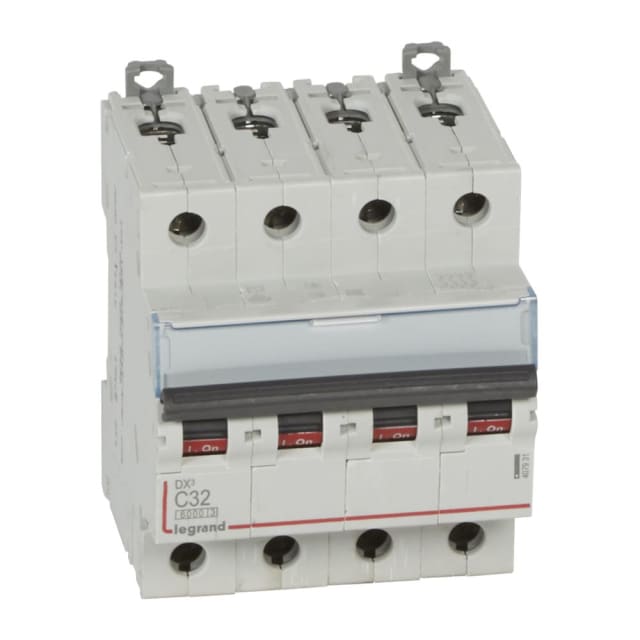

Disjoncteur tétrapolaire C32 400 V DX³ 407931

Disjoncteur tétrapolaire 32 A pour protection des circuits triphasés 400 V

Ce disjoncteur tétrapolaire courbe C 32 A de la série DX³ est conçu pour la protection des départs triphasés 400 V avec neutre raccordable. Il assure la coupure et la protection des quatre pôles, ce qui en fait une solution adaptée aux tableaux électriques alimentant des équipements triphasés, des lignes de distribution ou des circuits techniques nécessitant une protection modulaire cohérente sur l’ensemble des conducteurs actifs.

Pouvoir de coupure adapté aux tableaux modulaires courants

Ce modèle offre un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898 et jusqu’à 10 kA selon IEC 60947-2 à 400 V. Concrètement, il convient aux installations où l’on recherche un disjoncteur modulaire capable de gérer efficacement les défauts de surcharge et les courts-circuits sur des réseaux AC 50/60 Hz. Sa classe de limitation énergétique 3 participe également à limiter l’énergie laissée passer en cas de défaut, un point important pour la protection en aval.

Courbe C 32 A : un bon équilibre pour les usages techniques et tertiaires

Avec sa courbe de déclenchement C, ce disjoncteur est particulièrement indiqué pour les circuits présentant des appels de courant modérés au démarrage. Il convient ainsi à de nombreux usages en distribution électrique, notamment pour l’alimentation de machines, d’équipements techniques, de petits moteurs ou de lignes triphasées nécessitant une protection 32 A stable et bien calibrée.

Format 4 modules pour intégration simple dans le tableau

Sa largeur de 4 modules facilite son intégration dans un coffret ou un tableau modulaire sans surdimensionner l’encombrement. Sa profondeur totale de 44 mm contribue à une implantation propre dans les enveloppes de distribution courantes. Ce format est particulièrement intéressant lorsqu’il faut conserver une bonne lisibilité du tableau tout en multipliant les départs protégés.

Raccordement pratique pour conducteurs rigides et souples

Ce disjoncteur accepte des conducteurs monofilaires de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en rénovation qu’en réalisation neuve. Le neutre raccordable et les quatre pôles protégés permettent de construire une protection homogène sur les départs tétrapolaires, avec une mise en œuvre claire dans les tableaux de distribution.

Conçu pour un environnement d’exploitation exigeant

Prévu pour fonctionner en courant alternatif sous une tension de dimensionnement de 400 V, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20, son degré de pollution 2 et sa plage de température de fonctionnement de -25 à +70 °C le destinent à une utilisation dans des environnements techniques où la constance des caractéristiques électriques et la compatibilité avec les conditions usuelles de tableau sont essentielles.

Une solution DX³ pensée pour les ensembles évolutifs

Ce modèle s’intègre dans l’univers modulaire DX³ et peut recevoir des dispositifs supplémentaires, ce qui facilite la constitution d’un ensemble de protection et de distribution évolutif. Pour un professionnel comme pour un acheteur averti, c’est un choix pertinent lorsqu’il faut équiper un tableau avec un disjoncteur quadripolaire 32 A 400 V à courbe C, en conservant une logique d’appareillage homogène et une lecture claire de la protection des circuits.
