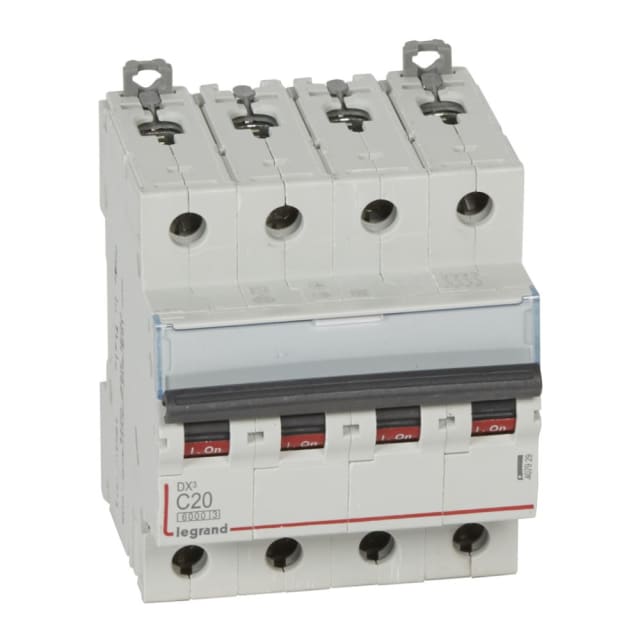

Disjoncteur tétrapolaire C20 400 V 4 modules 407929

Disjoncteur tétrapolaire C20 pour protection des circuits triphasés avec neutre

Ce disjoncteur tétrapolaire 20 A courbe C est conçu pour la protection des circuits en 400 V AC dans les tableaux de distribution. Avec ses 4 pôles protégés et son neutre à connexion simultanée, il convient aux installations triphasées avec neutre lorsque la coupure coordonnée des conducteurs est recherchée. Son format modulaire en 4 modules facilite son intégration dans un coffret électrique sans surdimensionner l’encombrement disponible.

Courbe C 20 A adaptée aux usages courants en distribution électrique

Le calibre 20 A permet de protéger efficacement des départs triphasés ou des circuits de puissance modérée, tandis que la courbe de déclenchement C est adaptée aux usages courants présentant un appel de courant au démarrage modéré. Ce profil de déclenchement convient notamment aux lignes alimentant des équipements techniques, petits moteurs, auxiliaires, automatismes ou circuits tertiaires qui demandent une bonne continuité d’exploitation tout en conservant une protection précise contre les surcharges et les courts-circuits.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle de la série DX3 associe un pouvoir de coupure assigné Icn de 6 kA à 400 V selon EN 60898 et de 10 kA à 230 V. Il affiche également un Icu de 10 kA à 400 V et de 25 kA à 230 V selon IEC 60947-2, ce qui en fait une solution pertinente pour les tableaux où le niveau de contrainte doit être correctement maîtrisé. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, afin de mieux protéger l’installation en aval.

Format 4 modules pour intégration simple dans le tableau

Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre facilement dans les tableaux modulaires où l’optimisation de la place est essentielle. La profondeur totale indiquée à 44 mm favorise son montage dans de nombreuses enveloppes et coffrets. Cette configuration compacte permet de réaliser des distributions propres et lisibles, en particulier lorsque plusieurs départs triphasés doivent être protégés dans un espace limité.

Raccordement pratique pour conducteurs rigides et souples

Le disjoncteur accepte des sections de conducteurs monofilaires de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement donne de la souplesse au moment du câblage, aussi bien pour une création de tableau que pour une extension ou un remplacement. La compatibilité avec des dispositifs supplémentaires permet également d’adapter le produit à une architecture modulaire évolutive selon les besoins du tableau.

Conçu pour les environnements électriques exigeants

Prévu pour fonctionner en courant alternatif 50 à 60 Hz, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Son degré de protection IP20 correspond à un usage en tableau, avec un degré de pollution 2. Sa plage de température de fonctionnement de -25 à 70 °C permet son emploi dans des environnements techniques variés lorsque les conditions d’installation sont conformes aux prescriptions du matériel modulaire.

Un choix précis pour tableau de protection et distribution

Ce disjoncteur modulaire 4P C20 400 V répond aux besoins des professionnels et installateurs recherchant un appareil tétrapolaire compact pour la commande, la protection et le sectionnement de circuits. Dans une armoire ou un tableau, il apporte une réponse claire aux configurations triphasées avec neutre, avec une lecture simple du calibre, du nombre de pôles et du niveau de coupure, ce qui aide à sélectionner rapidement la bonne protection pour le bon départ.
