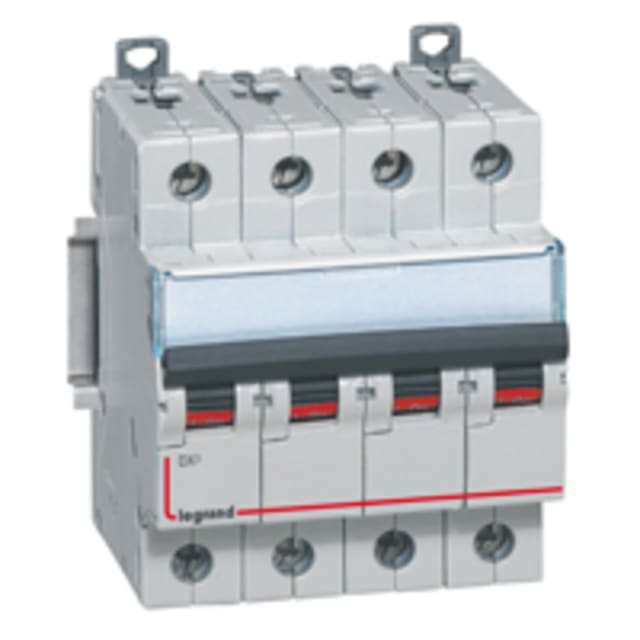

Disjoncteur tétrapolaire B16 400V DX³ 409065

Disjoncteur tétrapolaire 16 A pour protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire courbe B 16 A de la gamme DX³ est conçu pour assurer la protection magnétothermique de circuits en 400 V AC. Avec ses 4 pôles protégés et son neutre raccordable, il convient aux départs triphasés avec neutre dans les tableaux de distribution où l’on recherche une coupure simultanée des conducteurs. Son format 4 modules facilite son intégration dans les coffrets modulaires tout en conservant une lecture claire de l’appareillage.

Courbe B 16 A adaptée aux circuits demandant un déclenchement sensible

Le calibre 16 A associé à une courbe de déclenchement B convient aux circuits pour lesquels une protection réactive contre les surcharges et courts-circuits est recherchée, notamment lorsque les appels de courant au démarrage restent modérés. Ce profil de déclenchement permet de sécuriser l’alimentation du circuit sans surdimensionner la protection, tout en gardant une sélection cohérente dans un tableau électrique structuré.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle DX³ dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et de 16 kA selon IEC 60947-2 à 400 V. À 230 V, les valeurs atteignent 16 kA selon EN 60898 et 32 kA selon IEC 60947-2. Ces caractéristiques en font un disjoncteur modulaire adapté aux environnements où le niveau de court-circuit potentiel impose une protection capable d’interrompre le défaut dans de bonnes conditions, tout en restant dans un encombrement compact.

Intégration simple en tableau grâce au format 4 modules

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur tétrapolaire s’intègre facilement dans les tableaux et coffrets de distribution. Son encombrement maîtrisé permet d’optimiser l’organisation des rangées modulaires, en particulier sur les installations où plusieurs départs triphasés doivent être protégés dans un espace limité. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets du défaut sur l’installation en aval.

Raccordement souple pour conducteurs rigides ou souples

Ce disjoncteur accepte des sections de conducteurs monofilaire de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien pour la création d’un tableau neuf que pour une reprise d’installation existante. La présence d’un neutre raccordable et la compatibilité avec des dispositifs supplémentaires de la gamme permettent aussi de faire évoluer l’appareillage selon les besoins du tableau.

Conçu pour les environnements techniques exigeants

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne sur une fréquence de 50 à 60 Hz et reste exploitable dans une plage de température ambiante étendue de -25 à +70 °C. Son indice de protection IP20 et son degré de pollution 2 le destinent à une installation dans une enveloppe adaptée, comme c’est le cas en tableau électrique.

Un choix pertinent pour tableaux de distribution en série DX³

Ce disjoncteur quadripolaire DX³ répond aux besoins de protection et de sectionnement sur circuits triphasés 400 V nécessitant un calibre 16 A et une courbe B. Il constitue une solution cohérente pour les armoires et tableaux de distribution où l’on souhaite conserver une architecture modulaire homogène, avec la possibilité d’associer des accessoires et dispositifs complémentaires de la même gamme. Pour l’installateur comme pour l’acheteur averti, il offre une lecture claire du besoin : 4 pôles protégés, 16 A, courbe B, format 4 modules.
