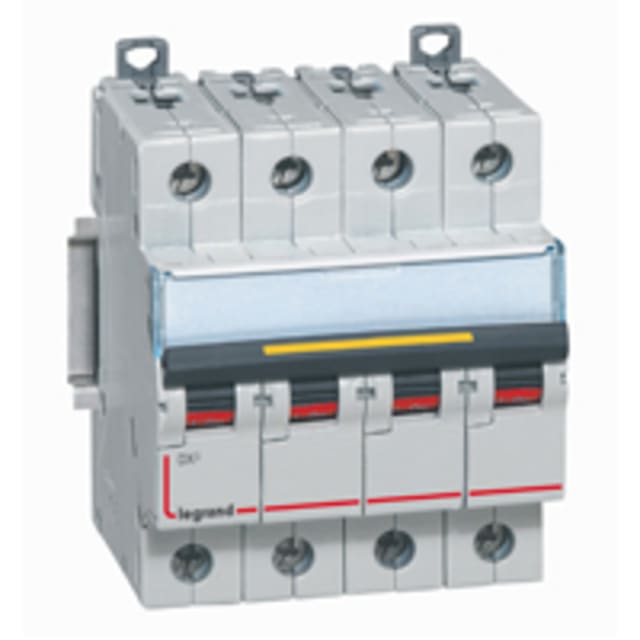

Disjoncteur tétrapolaire C20 400V DX³ 409337

Disjoncteur tétrapolaire C20 400V pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire tétrapolaire 20 A courbe C est conçu pour protéger les circuits 400 V AC contre les surcharges et les courts-circuits. Sa configuration 4P avec neutre raccordable permet une coupure simultanée des quatre conducteurs, ce qui en fait une solution adaptée aux tableaux électriques alimentant des départs triphasés avec neutre, des équipements techniques, des petites machines, des circuits de distribution ou certains usages tertiaires et résidentiels exigeant une protection quadripolaire.

Calibre 20 A courbe C : un bon équilibre pour les usages courants

Avec un courant nominal de 20 A et une courbe de déclenchement C, ce disjoncteur convient aux circuits présentant un courant d’appel modéré au démarrage. Il s’intègre naturellement sur des lignes alimentant des charges usuelles en environnement électrique modulaire, tout en assurant une protection adaptée face aux défauts d’intensité. Ce profil de déclenchement permet de concilier continuité d’exploitation et protection efficace des conducteurs et des équipements raccordés.

Pouvoir de coupure élevé pour tableaux exigeants

Ce modèle DX³ affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et 16 kA à 230 V. Il dispose également d’un pouvoir de coupure Icu de 16 kA à 400 V selon IEC 60947-2, avec 32 kA à 230 V. Ces caractéristiques le destinent aux installations où le niveau de court-circuit présumé impose un appareil modulaire capable d’interrompre un défaut important, sans surdimensionner l’encombrement dans le tableau.

Format 4 modules pour une intégration propre dans le coffret

Sa largeur de 4 unités de division facilite l’implantation dans les tableaux de distribution où l’optimisation de l’espace reste essentielle. La profondeur totale de 44 mm favorise une intégration soignée dans les coffrets modulaires, tout en laissant une mise en œuvre claire du câblage. Ce format quadripolaire compact est particulièrement intéressant lorsqu’il faut multiplier les départs protégés sans alourdir l’occupation sur rail.

Raccordement souple pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofiliaires de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement permet de couvrir de nombreux besoins en distribution modulaire, aussi bien pour des départs standards que pour des liaisons de section plus conséquente selon l’architecture du tableau. Le neutre à connexion dédiée simplifie également l’identification et le câblage d’un départ 3 phases + neutre.

Protection modulaire pensée pour l’environnement du tableau électrique

Conçu pour fonctionner en courant alternatif 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20 correspond à un usage en enveloppe ou coffret, avec bornes protégées dans un environnement de tableau. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, un point recherché pour mieux maîtriser les effets d’un court-circuit sur l’installation en aval.

Une base évolutive dans l’écosystème modulaire DX³

Ce disjoncteur appartient à la gamme DX³ et peut recevoir des dispositifs supplémentaires compatibles. Cette possibilité est utile lorsque le tableau doit évoluer avec des besoins de signalisation, de commande ou d’accessoirisation sans repartir d’une base totalement nouvelle. Pour l’installateur comme pour l’exploitant, c’est un choix pertinent lorsqu’on recherche un appareil quadripolaire 20 A 400 V capable de s’intégrer proprement dans une distribution modulaire structurée.
