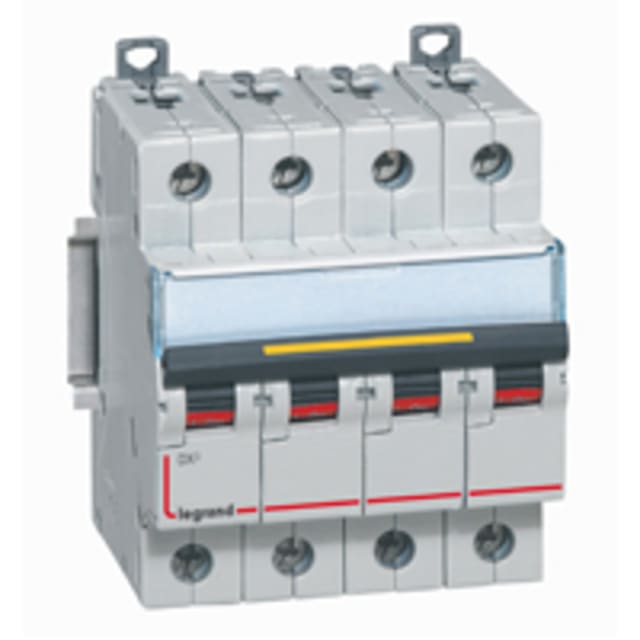

Disjoncteur tétrapolaire courbe C 50A 400V 409341

Disjoncteur tétrapolaire 50A pour protection des départs en 400V

Ce disjoncteur tétrapolaire courbe C 50A 400V de la gamme DX³ est conçu pour la protection des circuits et départs triphasés avec neutre. Son calibre de 50 A convient aux installations qui demandent une protection modulaire robuste sur quatre pôles protégés. Son format 4 modules facilite l’intégration dans un tableau électrique lorsque l’encombrement disponible doit rester maîtrisé.

Courbe C adaptée aux usages courants avec appels de courant modérés

Avec sa courbe de déclenchement C, ce disjoncteur est adapté à la protection de lignes alimentant des équipements présentant un courant d’appel modéré au démarrage. Il répond ainsi aux besoins fréquents en distribution électrique pour des circuits techniques, des départs d’équipements ou des usages tertiaires et résidentiels exigeant une coupure nette en cas de surcharge ou de court-circuit.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle affiche un pouvoir de coupure assigné de 10 kA à 400 V selon EN 60898 et jusqu’à 16 kA selon IEC 60947-2 à 400 V. À 230 V, il atteint 16 kA selon EN 60898 et 32 kA selon IEC 60947-2. Ces caractéristiques en font un disjoncteur modulaire particulièrement adapté aux tableaux où le niveau de contrainte électrique impose une capacité de coupure élevée, tout en conservant un encombrement réduit.

Configuration 4 pôles avec neutre raccordable

Sa conception tétrapolaire avec neutre raccordable permet de protéger les quatre pôles dans les installations en courant alternatif 400 V. Cette configuration est recherchée pour les réseaux triphasés avec neutre, afin d’assurer une protection cohérente de l’ensemble du départ. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 4 kV complètent un profil technique adapté aux environnements de distribution basse tension.

Intégration simple dans le tableau électrique

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur DX³ s’intègre facilement dans les coffrets et tableaux modulaires. Il est prévu pour des conducteurs monofilaires de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm², ce qui permet de couvrir un large éventail de sections couramment rencontrées en installation électrique. La protection IP20 sur les bornes contribue à une mise en œuvre adaptée au montage en tableau.

Compatible avec des dispositifs supplémentaires de la gamme DX³

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation ou d’assistance à la signalisation et à la commande. Cette compatibilité avec l’écosystème DX³ est un point important pour les installations qui nécessitent une architecture modulaire cohérente, avec possibilité d’ajouter des auxiliaires ou accessoires sans changer l’appareil principal.

Un choix pertinent pour les tableaux de distribution exigeants

Grâce à son calibre 50 A, sa courbe C, ses 4 pôles protégés et son pouvoir de coupure élevé, ce disjoncteur modulaire 400 V répond bien aux besoins des tableaux de protections et de distribution électrique. Il convient particulièrement lorsque l’on recherche un disjoncteur quadripolaire compact, lisible dans sa sélection technique et capable de s’intégrer proprement dans une installation nécessitant une protection fiable des circuits triphasés avec neutre.
