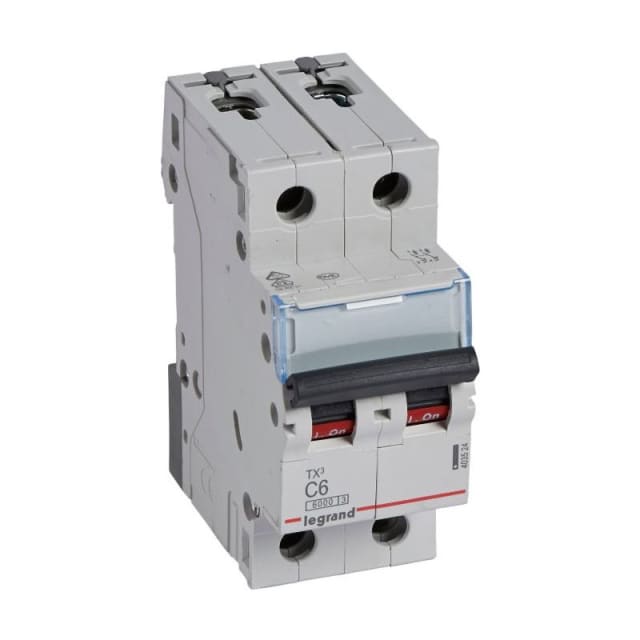

Disjoncteur 2P courbe C 6A 6kA TX³ 230/400V 403524

Disjoncteur bipolaire 2P courbe C 6A pour protection modulaire

Ce disjoncteur modulaire 2P courbe C 6A de la gamme TX³ est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en installation AC 230/400 V. Son calibre 6 A le rend particulièrement adapté aux départs nécessitant une protection précise, avec une coupure bipolaire sur deux pôles protégés. Son format 2 modules facilite son intégration dans un tableau électrique modulaire sans encombrer inutilement l’espace disponible.

Pouvoir de coupure adapté aux tableaux 230/400 V

Ce modèle offre un pouvoir de coupure de 6 kA à 400 V selon EN 60898 et également 6 kA selon IEC 60947-2 à 230 V comme à 400 V. Il répond ainsi aux besoins courants de protection en distribution modulaire, avec une bonne tenue face aux défauts de court-circuit dans les tableaux de répartition. La classe de limitation énergétique 3 contribue en plus à réduire l’énergie laissée passer lors d’un défaut, ce qui participe à une meilleure maîtrise des contraintes sur les équipements en aval.

Courbe C 6A : un bon choix pour les circuits à appel de courant modéré

Avec sa courbe de déclenchement C, ce disjoncteur convient aux circuits pouvant présenter un courant d’appel modéré au démarrage, tout en conservant une protection cohérente pour les lignes de faible intensité. Le calibre 6 A permet de cibler des usages où la sélectivité du départ et la protection du câblage doivent rester maîtrisées. C’est un choix pertinent lorsqu’un disjoncteur bipolaire est recherché pour une protection nette sur deux conducteurs actifs.

Format 2 modules compact pour intégration en coffret

Sa largeur de 2 unités de division et sa profondeur totale de 44 mm permettent une intégration simple dans les coffrets et tableaux modulaires. Ce faible encombrement aide à organiser plus proprement la distribution, en particulier lorsque plusieurs départs doivent être protégés dans un espace limité. Le montage sous coffret ou en environnement encastré derrière façade reste ainsi plus facile à gérer lors de la composition du tableau.

Caractéristiques électriques utiles en environnement modulaire

Ce disjoncteur fonctionne en courant alternatif 50 à 60 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent aux exigences habituelles d’un appareillage modulaire installé dans un tableau de distribution. L’indice de protection IP20 rappelle qu’il est destiné à être mis en œuvre dans une enveloppe adaptée, comme un coffret ou une armoire.

Deux pôles protégés sans neutre dédié

Ce modèle comporte 2 pôles au total et 2 pôles protégés, avec une configuration sans conducteur neutre à connexion dédiée. Cette conception convient aux applications où une coupure bipolaire complète est recherchée sur les deux conducteurs concernés. Pour l’installateur comme pour l’acheteur de maintenance, cette lecture claire de la configuration permet d’éviter toute confusion avec un appareil phase + neutre ou avec une version monopolaire.

Compatible avec l’évolution d’un tableau électrique

La possibilité d’ajouter des dispositifs supplémentaires permet d’envisager plus sereinement l’évolution du tableau selon les besoins de l’installation. Cette compatibilité est un point important pour les projets de distribution modulaire structurés, où l’on souhaite conserver une base homogène au sein de la gamme TX³. Pour une rénovation comme pour une extension de tableau, ce disjoncteur 2P courbe C 6A constitue donc une solution précise, lisible et facile à intégrer dans une architecture de protection cohérente.
