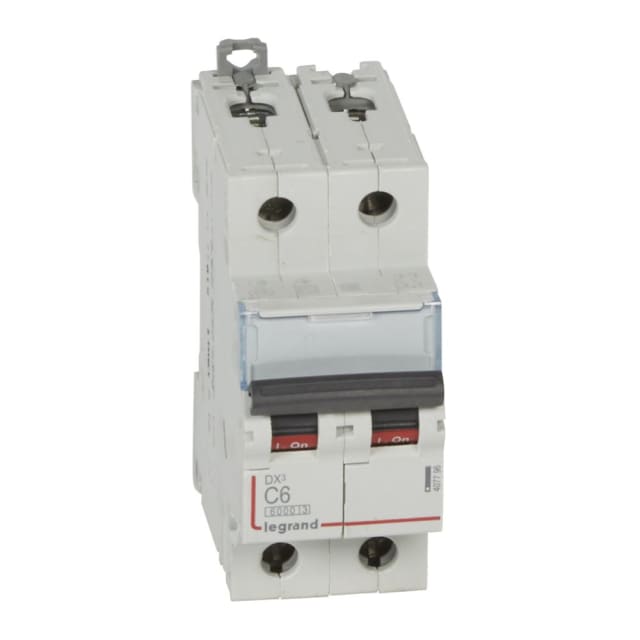

Disjoncteur bipolaire DX³ C6 400V 2 modules 407796

Disjoncteur bipolaire DX³ C6 400V pour la protection des circuits

Ce disjoncteur modulaire bipolaire DX³ en courbe C et calibre 6 A est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif jusqu’à 400 V. Son format 2 modules facilite son intégration dans un tableau électrique tout en conservant une implantation propre et lisible. La coupure sur 2 pôles apporte une protection adaptée aux circuits nécessitant une interruption simultanée des conducteurs protégés.

Calibre 6 A et courbe C pour les départs électriques usuels

Avec son courant nominal de 6 A, ce disjoncteur bipolaire convient particulièrement aux départs de faible intensité qui exigent une protection précise et stable. La courbe de déclenchement C le rend adaptée aux circuits pouvant supporter un appel de courant modéré au démarrage, tout en restant pertinent pour une large variété d’usages en distribution modulaire. C’est un choix cohérent lorsque l’on recherche un disjoncteur 2P 6A 400V compact et clairement dimensionné.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle DX³ se distingue par un pouvoir de coupure assigné de 6 kA selon EN 60898 à 400 V et de 10 kA à 230 V, avec des valeurs Icu atteignant 10 kA à 400 V et 25 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent de répondre à des besoins de protection exigeants en environnement modulaire, avec une bonne tenue face aux défauts électriques. Sa classe de limitation énergétique 3 participe également à mieux contenir l’énergie laissée passer lors d’un court-circuit.

Format 2 modules compact pour une intégration simple dans le tableau

Sa largeur de 2 unités de division et sa profondeur totale de 44 mm favorisent une intégration soignée dans les coffrets et tableaux de répartition. Ce faible encombrement est particulièrement utile lorsque l’espace disponible est compté ou lorsqu’il faut organiser plusieurs protections sur la même rangée. Le format bipolaire permet en plus de conserver une architecture lisible et homogène sur les tableaux de distribution.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit en neuf, en extension ou en rénovation de tableau. Le produit peut également recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer plus facilement la protection ou la signalisation selon l’organisation retenue dans l’installation.

Caractéristiques électriques adaptées aux environnements techniques courants

Prévu pour une alimentation AC en 50 à 60 Hz, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces données techniques contribuent à son bon comportement dans les ensembles de distribution modulaires où la stabilité de service et la cohérence des protections sont essentielles. L’absence de neutre connecté confirme qu’il s’agit ici d’un appareil 2 pôles protégés, pensé pour la coupure et la protection bipolaires.

Utilisation en tableau électrique avec contraintes d’environnement maîtrisées

Ce modèle bénéficie d’un indice de protection IP20 et d’un degré de pollution 2, ce qui correspond à une installation dans un tableau ou une enveloppe adaptée. Sa plage de température de fonctionnement de -25 à 70 °C autorise son usage dans des conditions d’exploitation étendues. Pour un installateur comme pour un acheteur professionnel ou averti, ce disjoncteur bipolaire DX³ C6 400V constitue ainsi une solution modulaire claire, compacte et bien dimensionnée pour la protection des départs électriques.
