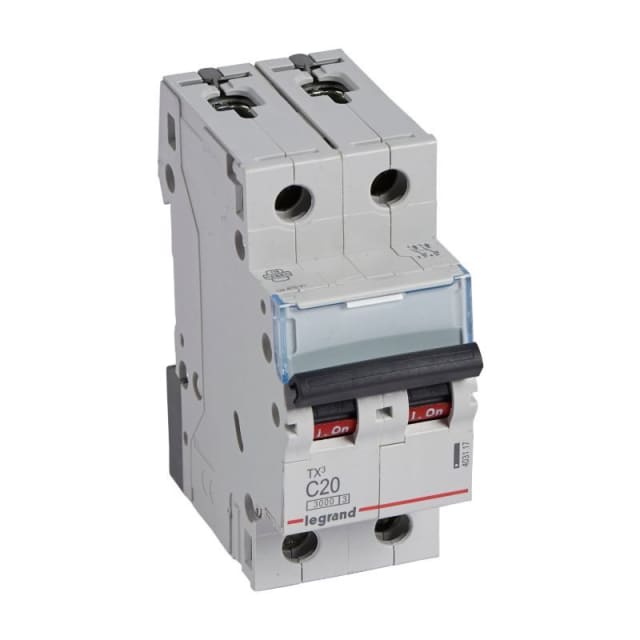

Disjoncteur bipolaire C20 230/400 V TX³ 2 modules 403117

Disjoncteur bipolaire C20 pour protection des circuits en 230/400 V

Ce disjoncteur bipolaire TX³ en courbe C et calibre 20 A est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits en 230/400 V AC. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs, ce qui convient aux installations nécessitant une protection bipolaire complète dans un tableau modulaire.

Calibre 20 A et courbe C pour les usages courants avec appels de courant modérés

Le calibre 20 A permet d’alimenter des circuits demandant une intensité adaptée à des usages résidentiels et tertiaires courants. Sa courbe de déclenchement C est particulièrement indiquée pour les lignes pouvant présenter un courant d’appel modéré au démarrage, comme certains équipements électromécaniques ou circuits techniques, tout en conservant une protection précise contre les défauts.

Format 2 modules pour une integration simple dans le tableau electrique

Avec une largeur de 2 modules, ce disjoncteur modulaire s’intègre facilement dans les coffrets et tableaux de distribution. Son encombrement réduit facilite l’organisation des rangées, tout en laissant une lecture claire de l’appareillage. Sa profondeur totale de 44 mm contribue aussi à une implantation pratique dans les enveloppes prévues pour appareillage modulaire.

Pouvoir de coupure adapte a la protection des installations modulaires

Ce modèle dispose d’un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V et de 3 kA à 400 V. Il présente également un Icu de 3 kA selon IEC 60947-2 à 230 V. Ces caractéristiques permettent de sélectionner un appareil cohérent pour la protection des circuits en aval, en tenant compte du niveau de court-circuit présumé sur l’installation.

Conception bipolaire avec protection sur les deux poles

Le disjoncteur possède 2 pôles au total et 2 pôles protégés, sans neutre dédié à raccorder. Cette configuration est pertinente lorsqu’il faut assurer la coupure et la protection des deux conducteurs actifs. Elle répond bien aux besoins de certaines distributions monophasées spécifiques ou de circuits nécessitant une isolation bipolaire nette au sein du tableau.

Caracteristiques electriques utiles pour une exploitation stable

Prévu pour une fréquence de 50 à 60 Hz, ce disjoncteur fonctionne en tension alternative et présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, un point important pour la protection de l’installation et des équipements raccordés.

Appareil modulaire pense pour les tableaux et environnements courants

Ce modèle bénéficie d’un indice de protection IP20 et d’un degré de pollution 2, des données à prendre en compte pour son intégration dans une enveloppe adaptée. Des dispositifs supplémentaires sont possibles, ce qui apporte de la souplesse pour faire évoluer l’appareillage selon les besoins du tableau. Pour l’installateur comme pour l’acheteur, c’est un choix pertinent lorsqu’il faut un disjoncteur modulaire bipolaire 20 A en série TX³, clair à sélectionner et simple à intégrer.
