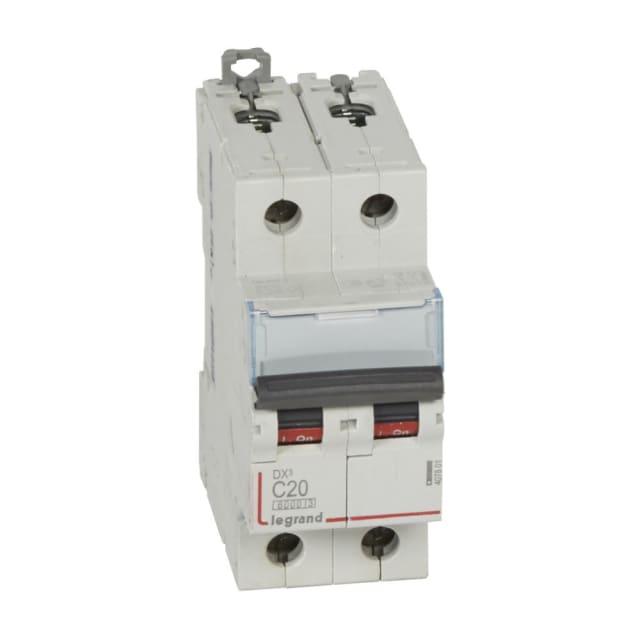

Disjoncteur bipolaire C20 2 modules 400V 407801

Disjoncteur bipolaire C20 DX³ pour protection modulaire 400 V

Ce disjoncteur bipolaire C20 de la gamme DX³ est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits tout en permettant la commande et l’isolement du départ. En version 2 pôles protégés, il convient aux installations en courant alternatif jusqu’à 400 V et occupe seulement 2 modules dans le tableau, ce qui facilite une intégration propre et rationnelle dans les coffrets de distribution.

Calibre 20 A et courbe C pour les circuits usuels

Avec un courant nominal de 20 A et une courbe de déclenchement C, ce disjoncteur modulaire est adapté aux circuits présentant des appels de courant modérés au démarrage. Ce profil de déclenchement convient particulièrement aux usages courants en distribution électrique, lorsque l’on recherche une protection efficace sans déclenchements intempestifs sur les charges compatibles avec cette courbe.

Pouvoir de coupure dimensionné pour une protection efficace

Ce modèle offre un pouvoir de coupure assigné Icn de 10 kA à 230 V selon EN 60898 et de 6 kA à 400 V selon EN 60898, avec un Icu de 10 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font un disjoncteur adapté aux environnements où le niveau de court-circuit exige une réponse nette et maîtrisée. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.

Format 2 modules pour un câblage de tableau optimisé

Grâce à son encombrement réduit de 2 modules et à sa profondeur totale de 44 mm, ce disjoncteur bipolaire s’intègre facilement dans les tableaux modulaires. Son format compact permet d’optimiser l’espace disponible sans compromettre la lisibilité de l’installation. Il constitue un choix pertinent pour les armoires et coffrets où la densité d’appareillage doit rester maîtrisée.

Raccordement souple sur conducteurs rigides ou souples

Le raccordement accepte des conducteurs monofilaire de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte une vraie souplesse en chantier comme en rénovation, en permettant d’adapter le câblage aux sections effectivement utilisées sur le circuit. Le produit est également prévu pour recevoir des dispositifs supplémentaires, pratique pour faire évoluer l’équipement du tableau selon les besoins de l’installation.

Conçu pour l’environnement du tableau électrique

Ce disjoncteur 2P bénéficie d’un indice de protection IP20, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il fonctionne en 50/60 Hz et supporte une plage de température ambiante étendue de -25 à 70 °C. Ces données techniques en font un appareillage cohérent pour une implantation dans un tableau de distribution, avec les niveaux de tenue attendus pour ce type de protection modulaire.

Une solution claire pour protéger et sectionner un départ bipolaire

Pour un besoin de protection bipolaire en 20 A, ce disjoncteur DX³ réunit les fonctions essentielles attendues sur un appareillage modulaire : protection magnétothermique, coupure des deux pôles protégés, encombrement réduit et compatibilité avec l’organisation d’un tableau moderne. C’est une solution adaptée lorsque l’on recherche un disjoncteur bipolaire C20 2 modules 400 V simple à intégrer et techniquement bien défini pour la distribution électrique.
