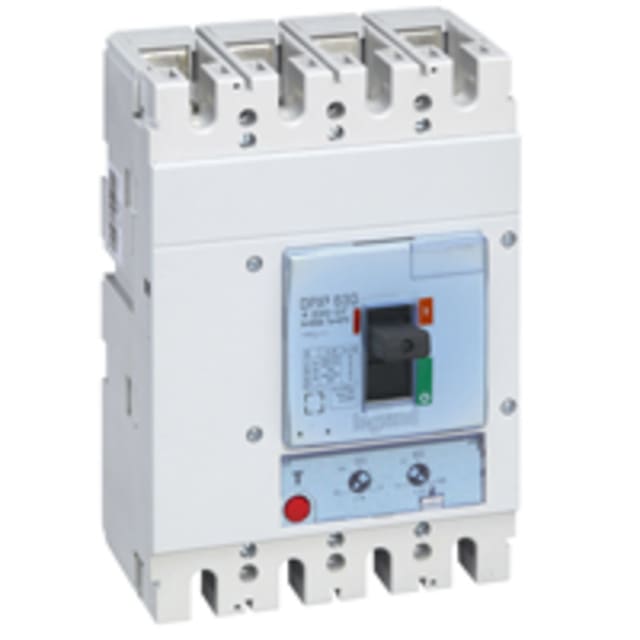

Disjoncteur magnéto-thermique 4P 630A 36kA 422009

Disjoncteur magnéto-thermique 4P 630A conçu pour la protection de puissance

Ce disjoncteur magnéto-thermique 4 pôles 630 A est destiné à la protection et au sectionnement des départs de forte intensité dans les tableaux de distribution. Son pouvoir de coupure de 36 kA à 400 V permet de répondre aux besoins des installations où la continuité d’exploitation doit s’accompagner d’une protection efficace contre les surcharges et les courts-circuits. Son format à encastrer avec technique d’insertion définitive en fait une solution adaptée aux ensembles électriques structurés et aux armoires de puissance.

Calibre 630 A et réglages pensés pour l’adaptation de l’installation

Avec un courant assigné de 630 A et une zone de réglage surcharge de 504 à 630 A, cet appareil permet d’adapter plus finement la protection au départ concerné. Le déclenchement de court-circuit, réglable de 3150 à 6300 A en bref retard comme en instantané, facilite le paramétrage selon l’architecture du réseau et la coordination des protections en amont et en aval. Ce niveau de réglage est particulièrement pertinent pour les tableaux généraux, les distributions principales et les applications tertiaires ou industrielles de forte puissance.

Configuration 4 pôles pour les réseaux nécessitant une coupure complète

La version 4P assure la coupure simultanée de l’ensemble des conducteurs concernés, un point important dans les distributions où la maîtrise de la sélectivité et de l’isolement est recherchée. Elle convient aux installations où la protection de tous les pôles fait partie des exigences de conception du tableau. Sa plage de tension de dimensionnement de 220 à 690 V apporte une grande souplesse d’intégration sur différents niveaux de distribution basse tension.

Raccordement frontal à vis pour une intégration claire dans le tableau

Ce disjoncteur dispose d’un raccordement principal à vis avec disposition des connexions en face avant. Cette configuration simplifie la lecture du câblage, l’accès lors du montage et les interventions de maintenance dans les coffrets et armoires. L’organe de commande par manette permet une utilisation directe et lisible en face avant, ce qui favorise une exploitation pratique dans les ensembles de distribution où l’ergonomie de manœuvre compte autant que la compacité d’implantation.

Appareil complet avec unité de protection et signalisation de déclenchement

L’appareil est livré complet avec son unité de protection, ce qui en fait une solution prête à intégrer pour la protection de départs de puissance. Il intègre également un dispositif de signalisation de déclenchement utile pour le suivi de l’état du circuit et l’aide au diagnostic après incident. La présence d’un déclencheur à sous-tension intégré renforce encore les possibilités d’intégration dans des schémas de commande et de sécurité exigeants.

Auxiliaires intégrés pour le retour d’état et la commande associée

Ce modèle dispose de contacts auxiliaires intégrés avec 2 contacts à ouverture et 2 inverseurs. Cette dotation facilite le report d’information vers l’automatisme, la supervision ou les circuits de signalisation du tableau. Pour les installations pilotées ou surveillées, cette configuration permet de gagner du temps à l’étude comme au câblage, tout en offrant une base fonctionnelle adaptée aux besoins de retour d’état du disjoncteur.

Une solution de distribution de puissance pour tableaux et coffrets techniques

Avec son indice de protection IP30, son exécution fixe à encastrer et la possibilité d’ajouter un entraînement moteur en option, ce disjoncteur s’adresse aux tableaux de distribution où l’on recherche une protection de puissance structurée et évolutive. Il ne s’agit pas d’un appareil destiné au montage sur profilé chapeau, mais bien d’un disjoncteur compact pour intégration en armoire. C’est un choix pertinent pour la protection des lignes principales, des arrivées ou des départs fortement chargés dans les ensembles de distribution électrique.
