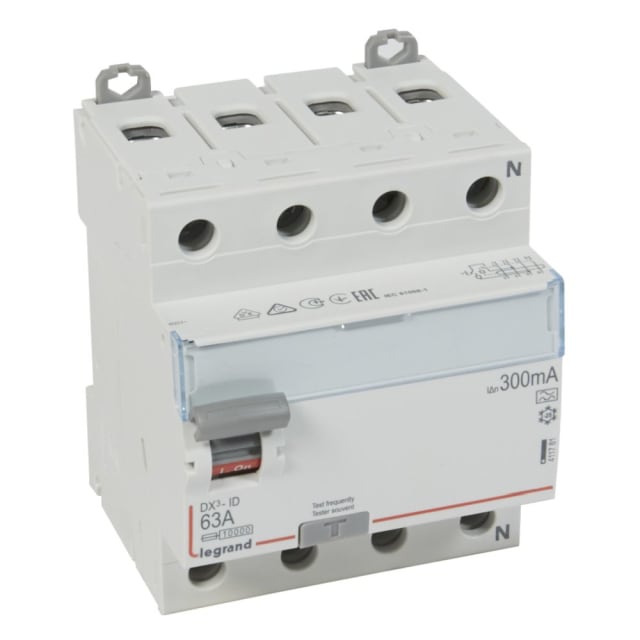

Interrupteur différentiel 4P 63A 300mA type A 411781

Interrupteur différentiel tétrapolaire pour protection différentielle 300 mA

Cet interrupteur différentiel 4P 63A 300mA type A de la gamme DX³ est conçu pour surveiller les défauts d’isolement sur des circuits triphasés avec neutre en 400 V. Sa sensibilité de 300 mA en fait une solution adaptée aux tableaux où l’on recherche une coupure différentielle dédiée à la protection des personnes et à la surveillance des fuites de courant, avec un format modulaire compact de 4 modules pour une intégration propre sur rail DIN.

Type A : détection des courants différentiels adaptés aux usages actuels

Le type A permet de détecter les courants de défaut alternatifs ainsi que les courants continus pulsés. Ce point est important pour les circuits alimentant des équipements comportant de l’électronique de puissance ou certains usages générant ce type de défaut. En pratique, cela apporte une protection différentielle cohérente avec des installations modernes, tout en conservant une lecture simple du choix produit pour l’intégrateur comme pour le mainteneur.

Calibre 63 A et exécution 4 pôles pour réseaux triphasés

Avec un courant nominal de 63 A et une configuration 4 pôles, cet appareil convient aux départs ou sous-ensembles nécessitant la coupure simultanée des phases et du neutre. Il s’intègre naturellement dans un tableau de distribution tertiaire ou technique lorsque la continuité de l’architecture triphasée doit être respectée. Sa tension de dimensionnement de 400 V et son montage sur barre DIN facilitent une implantation rapide dans les coffrets et armoires modulaires.

Encombrement optimisé pour tableau modulaire

Son encombrement de 4 modules permet de préserver de la place dans le tableau sans sacrifier la fonction différentielle tétrapolaire. La profondeur totale de 44 mm aide également à simplifier l’intégration dans les enveloppes où l’espace disponible derrière la porte ou en face avant doit être maîtrisé. La finition grise RAL 7035 s’accorde avec l’environnement habituel des équipements de distribution électrique.

Raccordement souple et compatibilité avec les accessoires de la gamme

Ce modèle accepte des sections de conducteur monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui couvre un large éventail de configurations de câblage en tableau. Il est également prévu pour recevoir des dispositifs supplémentaires possibles de la gamme, un avantage appréciable lorsqu’il faut faire évoluer l’appareillage, ajouter une signalisation ou adapter la distribution sans repartir sur une architecture différente.

Caractéristiques techniques utiles pour l’exploitation

L’appareil fonctionne en 50 Hz, présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 4 kV et une résistance au court-circuit conditionnelle de 10 kA. Il offre aussi une résistance aux courants de choc de 0,25 kA. Son indice de protection IP20 correspond à un usage en appareillage modulaire intégré dans un tableau, tandis que sa plage de fonctionnement de -25 à +60 °C permet une utilisation dans des environnements techniques variés.

Un choix pertinent pour les tableaux DX³ nécessitant une protection différentielle 300 mA

Ce DX³ 4P 63A 300mA type A répond au besoin d’un interrupteur différentiel modulaire clair à identifier, simple à intégrer et dimensionné pour les réseaux triphasés 400 V. Il convient particulièrement lorsque l’on recherche une protection différentielle tétrapolaire en 300 mA avec verrouillage possible, sans version sélective ni micro-retardée, pour garder une réponse directe et une implantation rationnelle dans les ensembles de protection et de distribution.
