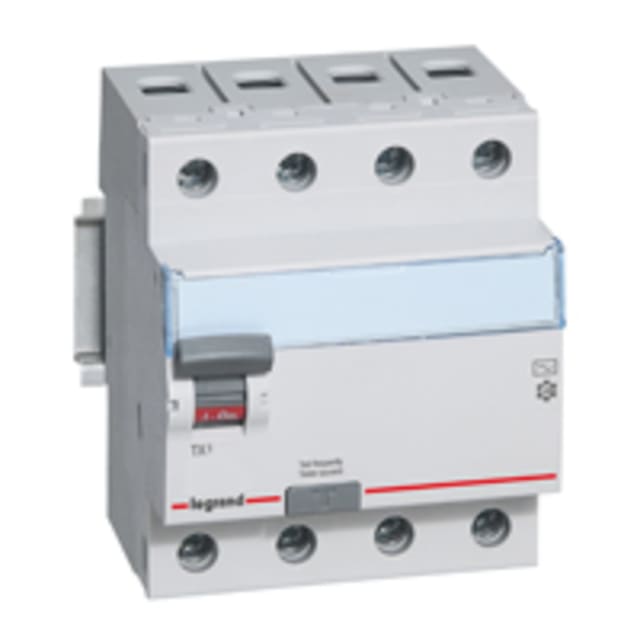

Interrupteur différentiel type A 4P 30mA 80A pour protection des personnes

Cet interrupteur différentiel type A 4P 30mA 80A de la gamme DX3 est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation en cas de fuite de courant. Avec une sensibilité de 30 mA, il contribue à la protection des personnes contre les contacts accidentels indirects. Son format tétrapolaire permet son intégration dans les installations en 400 V, avec une coupure adaptée aux circuits nécessitant la surveillance simultanée de plusieurs conducteurs.

Type A : adapté aux circuits avec composante continue pulsée

Le type A convient aux usages où les charges peuvent générer des courants différentiels alternatifs et des composantes continues pulsées. Il est donc particulièrement indiqué lorsque l’installation alimente des équipements tels que certains appareils électroménagers, circuits spécialisés ou usages comportant de l’électronique de puissance. Ce choix aide à sélectionner une protection différentielle cohérente avec la nature réelle des circuits à protéger.

Calibre 80 A et exécution 4 pôles pour tableaux triphasés

Avec un courant nominal de 80 A, cet interrupteur différentiel répond aux besoins des tableaux de distribution demandant un calibre élevé. Sa configuration 4 pôles le destine aux installations triphasées avec neutre, tout en conservant un encombrement de 4 modules. Ce format compact facilite l’organisation du tableau électrique et permet d’optimiser l’espace disponible sur rail DIN sans compromis sur la fonction de protection différentielle.

Montage sur rail DIN et raccordement pratique en coffret

Prévu pour une pose sur barre DIN, ce modèle s’intègre simplement dans un coffret ou une armoire modulaire. Il accepte des sections de conducteurs monofilaire de 0,75 à 50 mm² et multifilaire de 0,75 à 35 mm², ce qui apporte de la souplesse lors du câblage. La présence d’un dispositif de verrouillage peut aussi être utile pour sécuriser l’appareillage pendant certaines opérations d’intervention ou de maintenance.

Caractéristiques électriques utiles pour une exploitation maîtrisée

Ce modèle fonctionne sous tension assignée de 400 V avec une fréquence de 50 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des données importantes pour apprécier son niveau d’intégration dans un ensemble modulaire. Sa résistance au court-circuit conditionnelle de 10 kA et sa résistance aux courants de choc de 0,25 kA apportent des repères techniques utiles pour le choix du matériel dans un tableau de protection et de distribution.

Format modulaire DX3 pensé pour les installations domestiques

Issu de la série DX3, cet interrupteur différentiel 4P 30mA 80A type A est annoncé pour convenir aux installations domestiques. Sa largeur de 4 unités de division et sa profondeur totale de 44 mm favorisent une intégration propre dans les enveloppes modulaires. Son indice de protection IP20 correspond à une utilisation à l’intérieur d’un tableau, dans un environnement adapté à l’appareillage de distribution.

Un choix pertinent pour compléter une protection différentielle en tableau

Pour un projet de tableau électrique, cet interrupteur différentiel type A 80 A permet de construire une protection différentielle claire, lisible et adaptée aux circuits qui exigent une détection de défauts plus large qu’un type AC. Son exécution non sélective et non micro-retardée convient à une coupure immédiate, tandis que la compatibilité avec des dispositifs supplémentaires possibles offre une intégration plus souple selon l’architecture retenue dans le coffret.
