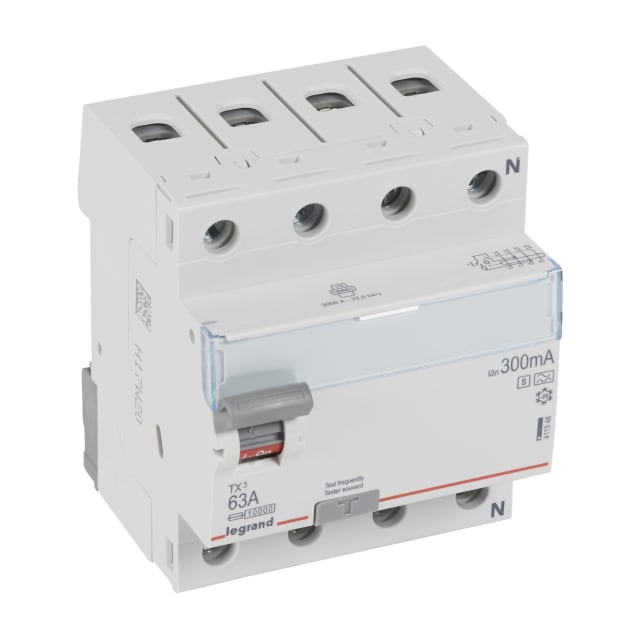

Interrupteur différentiel 4P 63A 300mA type A-S 411948

Interrupteur différentiel tétrapolaire 63 A pour protection différentielle en tableau

Cet interrupteur différentiel TX³ 4P 63 A 300 mA type A-S est conçu pour assurer la coupure automatique en cas de défaut d’isolement sur les installations en courant alternatif. Son format tétrapolaire permet son intégration dans les tableaux alimentés en 400 V, avec une largeur compacte de 4 modules. Il constitue une solution adaptée lorsque l’on recherche une protection différentielle sélective sur plusieurs départs, tout en conservant un encombrement maîtrisé sur rail DIN.

Type A-S : détection des défauts adaptés aux usages comportant des composantes continues

Le type A permet la détection des courants différentiels alternatifs et des courants différentiels pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements susceptibles de générer ce type de défaut. La version A-S ajoute un comportement sélectif avec micro-retard, utile pour améliorer la coordination entre plusieurs dispositifs différentiels placés dans la distribution. Cette temporisation limite les déclenchements non désirés en cascade et favorise une meilleure hiérarchisation des protections dans l’installation.

Sensibilité 300 mA : usage orienté protection différentielle générale

Avec un courant de défaut assigné de 300 mA, cet interrupteur différentiel est destiné à une fonction de protection différentielle générale ou en tête de groupe, selon l’architecture du tableau. Son courant nominal de 63 A lui permet d’accompagner des installations ou sous-ensembles de circuits nécessitant une intensité élevée. L’association de ce calibre et de cette sensibilité convient particulièrement aux configurations où l’on attend une protection différentielle sélective en amont d’autres appareillages.

Montage simple sur rail DIN et intégration propre dans la gamme TX³

Prévu pour un montage sur barre DIN, ce modèle s’intègre facilement dans un coffret ou une armoire de distribution. Son gabarit 4 modules facilite l’organisation du tableau sans surdimensionner l’espace occupé. L’appareil accepte en outre l’ajout de dispositifs supplémentaires compatibles, ce qui apporte davantage de souplesse pour les configurations nécessitant une signalisation, un report d’état ou une adaptation fonctionnelle autour de la gamme TX³.

Caractéristiques électriques pensées pour la tenue en service

Ce modèle fonctionne sous tension assignée 400 V avec une fréquence de 50 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes pour son intégration dans les ensembles de distribution. Sa résistance au court-circuit conditionnelle Icw atteint 10 kA et sa résistance aux courants de choc est donnée pour 3 kA, ce qui participe à son bon comportement dans les environnements de tableau où la robustesse électrique de l’appareillage est un critère déterminant.

Raccordement pratique pour conducteurs rigides et souples

L’interrupteur différentiel accepte des sections de conducteurs monofilares de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en distribution électrique, aussi bien pour des arrivées de puissance que pour des montages structurés dans des tableaux résidentiels ou assimilés. La présence d’un dispositif de verrouillage apporte un complément appréciable pour la sécurisation des interventions et de l’exploitation.

Format de tableau adapté à un usage intérieur technique

Avec une profondeur totale de 44 mm, une protection IP20 et un degré de pollution 2, cet appareillage est prévu pour une installation à l’intérieur d’un tableau ou d’un coffret adapté. Il peut fonctionner dans une plage de température ambiante allant de -25 à 60 °C, ce qui facilite son emploi dans de nombreux environnements techniques courants. Sa finition grise proche du RAL 7035 s’accorde naturellement avec l’esthétique habituelle des enveloppes et équipements de distribution.
