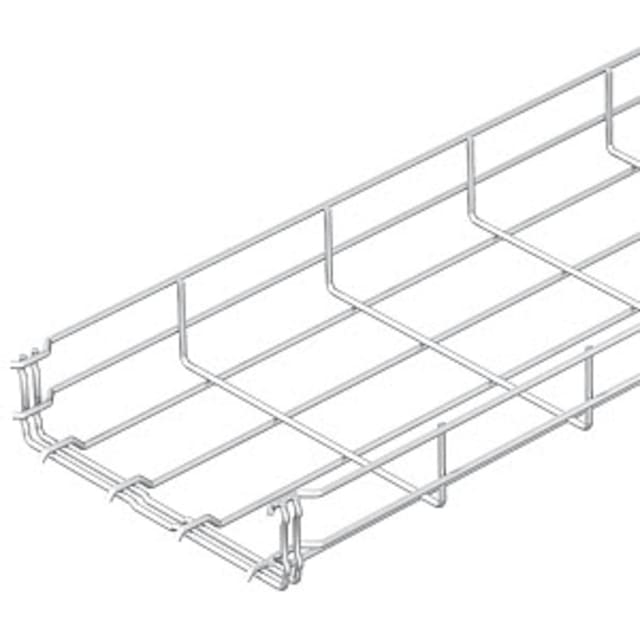

Chemin de câbles treillis 150×55 mm inox V4A 6001090

Chemin de câbles treillis inox V4A 150×55 mm pour cheminement technique exigeant

Ce chemin de câbles treillis 150×55 mm en inox V4A est conçu pour le passage et l’organisation des câbles sur installations techniques où la tenue mécanique, l’accessibilité et la compatibilité avec des environnements contraignants sont recherchées. Son format de 150 mm de large sur 55 mm de hauteur latérale offre un volume utile adapté aux réseaux électriques, courants faibles et liaisons techniques nécessitant un cheminement propre et dégagé.

Structure en treillis avec forme en U pour un support de câbles pratique

Sa conception en forme de U permet un guidage efficace des câbles tout en conservant les avantages du treillis métallique : bonne visibilité du cheminement, reprises faciles en pose, passages simplifiés pour les dérivations et fixation aisée des faisceaux. La maille de ce type de chemin de câbles facilite également l’intégration dans les installations où la souplesse d’adaptation sur chantier est importante.

Inox 316 pour les environnements exposés et les installations durables

Réalisé en acier inoxydable 316 (1.4401), ce chemin de câbles treillis convient aux contextes où une matière inoxydable est recherchée pour sa résistance à la corrosion et sa bonne tenue dans les atmosphères techniques exigeantes. Cette version inox V4A répond ainsi aux besoins des installations en milieux humides, industriels ou sensibles, tout en conservant une finition métallique sobre adaptée aux locaux techniques et aux réseaux apparents.

Raccord préformé intégré pour une mise en oeuvre plus rapide

Ce modèle est équipé d’un raccord préformé intégré. Ce principe permet l’assemblage des longueurs sans multiplier les composants de liaison, ce qui simplifie la pose et réduit les opérations sur chantier. Pour l’installateur, cela apporte un gain de temps appréciable lors de la création de lignes continues, tout en facilitant l’alignement des sections de chemin de câbles.

Dimensions utiles de 3000 mm avec section exploitable de 6300 mm²

Avec une longueur de 3000 mm, ce chemin de câbles convient à la réalisation de parcours linéaires avec un nombre limité de jonctions. Sa section utilisable de 6300 mm² permet de loger un volume de câbles cohérent avec des installations de distribution, d’alimentation ou de commande. Les fils longitudinaux et transversaux de 3,9 mm participent à l’équilibre entre capacité de passage, poids maîtrisé et tenue de l’ensemble.

Performances de charge selon IEC 61537 pour dimensionner l’installation

Ce chemin de câbles treillis est donné pour un essai de charge de type II selon IEC 61537, avec des valeurs de charge de travail sécurisée allant jusqu’à 350 N/m pour un entraxe de supports de 1,0 m, 200 N/m à 1,5 m et 100 N/m à 2,0 m comme à 2,5 m. Ces informations sont utiles pour adapter le supportage au tracé réel, au poids des câbles et aux contraintes de l’installation, avec une portée possible indiquée jusqu’à 2,5 m selon le montage retenu.

Adapté au maintien de fonction pour applications techniques spécifiques

Ce modèle est annoncé comme adapté au maintien de fonction. Cette caractéristique le destine aux installations où la continuité de support du câblage fait partie des critères de sélection du cheminement. Dans les projets techniques, cela permet d’orienter le choix vers une solution treillis inox compatible avec des exigences de pose plus poussées sur certains réseaux.

Un choix pertinent pour installation, fixation et raccordement de câbles

Grâce à son faible poids de 0,86 kg/m, à sa largeur de 150 mm et à sa hauteur latérale de 55 mm, ce chemin de câbles métallique s’intègre facilement dans de nombreux projets de distribution électrique et de raccordement. Il constitue une solution intéressante pour structurer les passages de câbles, conserver un cheminement lisible et simplifier les interventions ultérieures sur l’installation.
