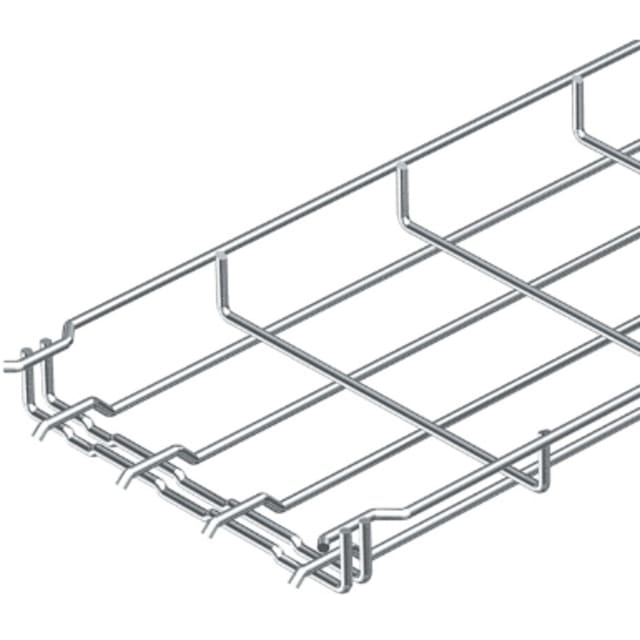

Chemin de câbles treillis GR-MAGIC 50×35 G 6000060

Chemin de câbles treillis compact pour passages techniques étroits

Ce chemin de câbles treillis GR-MAGIC 50×35 est conçu pour le guidage propre et accessible des câbles dans les installations où l’encombrement doit rester limité. Avec sa largeur de 50 mm, sa hauteur latérale de 35 mm et sa longueur de 3 mètres, il convient particulièrement aux cheminements ciblés, aux petites distributions et aux parcours techniques nécessitant une solution métallique discrète et ouverte.

Système GR-MAGIC avec raccordement intégré pour une pose rapide

Sa conception avec raccord préformé intégré permet l’assemblage des longueurs sans ajouter de pièce de jonction complémentaire. Ce principe facilite l’alignement sur chantier, réduit le nombre d’accessoires à prévoir et simplifie la continuité du cheminement. Pour l’installateur, c’est un vrai avantage dès qu’il faut avancer vite sur des linéaires propres, réguliers et faciles à reprendre.

Structure en acier électrozingué adaptée aux installations courantes

Fabriqué en acier avec finition électrozinguée, ce chemin de câbles treillis associe rigidité, légèreté et bonne lisibilité du câblage. Sa structure en U favorise une tenue cohérente du faisceau tout en laissant le passage libre pour la fixation, le repérage visuel et les dérivations. La finition zinc s’intègre naturellement dans les environnements techniques intérieurs où l’on recherche une solution métallique standard, simple à mettre en œuvre.

Format treillis ouvert pour un cheminement pratique des câbles

Le principe treillis facilite la sortie des câbles à l’endroit utile, sans devoir modifier lourdement le support. Sur cette version 50 x 35 mm, le maillage spécifique du petit format permet d’accompagner proprement les câbles de commande, de communication ou d’alimentation de faible section. L’absence de cloison intégrée laisse toute la largeur disponible pour une utilisation directe et souple du volume utile.

Capacité utile et dimensions adaptées aux petits réseaux

Avec une section utilisable de 1750 mm², ce modèle répond aux besoins de cheminement de câbles sur des réseaux compacts. Son fil longitudinal de 3,9 mm et son fil transversal de 3,9 mm participent à l’équilibre entre tenue mécanique et poids maîtrisé. Avec seulement 0,45 kg par mètre, la manutention reste plus confortable sur site, notamment lors des poses en hauteur, sur console ou en suspension.

Charges admissibles connues pour mieux dimensionner le supportage

Ce chemin de câbles treillis relève d’un essai de charge de type II selon l’IEC 61537, avec des valeurs de charge de travail sécurisée clairement définies selon l’entraxe des supports. Il peut accepter jusqu’à 250 N/m avec des supports espacés de 1,0 m, 110 N/m à 1,5 m et 100 N/m à 2,0 m. Ces données permettent de dimensionner plus précisément la pose et d’ajuster le supportage en fonction du poids des câbles et du tracé retenu.

Une solution pertinente pour installation, fixation et raccordement

Ce modèle trouve naturellement sa place dans les projets d’installation, de fixation et de raccordement où l’on recherche un chemin de câbles métallique treillis étroit, simple à intégrer et rapide à assembler. Il convient aussi bien pour des extensions de réseau que pour des parcours secondaires en local technique, atelier, tertiaire ou bâtiment fonctionnel, dès lors qu’un passage ouvert et bien organisé des câbles est recherché.
