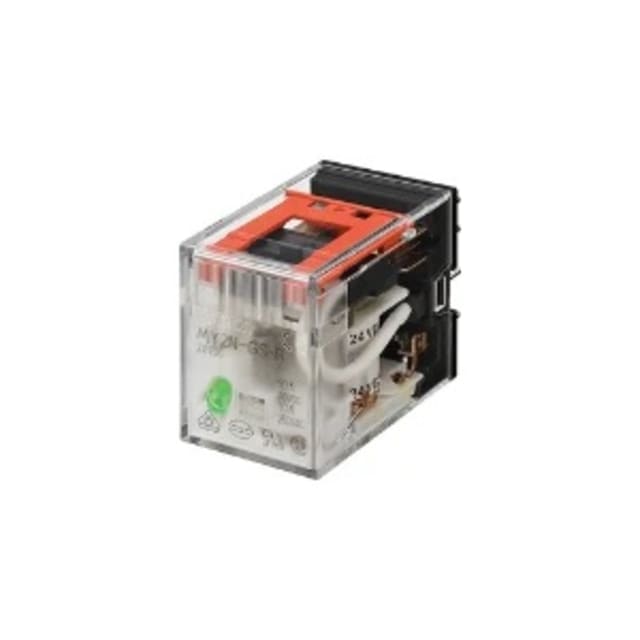

Relais enfichable 4PDT 14 broches 48 V CA MY4 5711G

Relais enfichable 4PDT 14 broches 48 V CA pour commandes et interfaces de tableau

Ce relais enfichable 4PDT 14 broches 48 V CA de la série MY4 est conçu pour les fonctions de commutation et d’interface dans les armoires électriques, coffrets de commande et applications de distribution. Son format enfichable facilite l’intégration dans un support compatible, avec une architecture à 4 contacts inverseurs particulièrement utile lorsque plusieurs circuits doivent être commandés à partir d’un même signal de bobine. En version monostable, il revient à son état de repos dès la coupure de l’alimentation de commande, ce qui convient aux automatismes, reports d’état, sélections de circuits et commandes auxiliaires.

Configuration 4PDT : un relais adapté aux circuits multiples

Avec 4 contacts commutateurs, ce modèle permet de piloter simultanément plusieurs fonctions distinctes sans multiplier les relais dans le tableau. Cette configuration 4PDT est recherchée pour la séparation des informations, le basculement de signaux, les logiques de commande câblées et certaines interfaces entre équipements. Le courant nominal de 6 A le rend adapté aux usages de commande et de commutation dans lesquels une solution compacte, enfichable et lisible au câblage est attendue.

Bobine 48 V CA pour circuits de commande en tension alternative

Ce relais fonctionne avec une tension de commande en courant alternatif 48 V, avec une plage de mesure indiquée de 38,4 à 55 V à 50 Hz comme à 60 Hz. Cette caractéristique permet son emploi dans des circuits de commande en AC lorsque l’installation ou l’équipement est prévu dans cette tension de pilotage. Le fonctionnement non polarisé simplifie également l’intégration sur ce type d’alimentation, sans contrainte de sens liée à la bobine.

Raccordement à broches et montage enfichable pour maintenance simplifiée

Le raccordement électrique à broches et le principe enfichable apportent un vrai confort d’installation dans les ensembles de commande. Le relais se destine à être monté sur un socle compatible 14 broches, non fourni ici, ce qui permet un remplacement rapide sans reprise complète du câblage du support. Ce type de montage est particulièrement apprécié pour la maintenance préventive et corrective, ainsi que pour les tableaux où l’accessibilité et la rapidité d’intervention comptent au quotidien.

Format compact pour intégration dans les coffrets et armoires

Avec des dimensions de 21,5 mm de largeur, 28 mm de hauteur et 36 mm de profondeur, ce relais conserve un encombrement réduit. Ce gabarit compact aide à optimiser l’espace disponible dans les tableaux électriques et les sous-ensembles de commande, tout en conservant une configuration 4 inverseurs. Il constitue donc un bon choix lorsque le nombre de fonctions à commuter est important mais que la place reste limitée sur le support ou dans le coffret.

Repérage visuel pratique grâce à l’indicateur mécanique

Le relais dispose d’un boîtier transparent avec indicateur mécanique de fonctionnement, solution utile pour visualiser rapidement l’état du relais lors des opérations de contrôle ou de diagnostic. Ce repérage visuel facilite la lecture en façade du composant dans les ensembles câblés. L’absence d’affichage LED peut aussi convenir lorsque l’on recherche une lecture mécanique simple, sans alimentation supplémentaire dédiée à l’indication lumineuse.

À prévoir lors du choix du produit

Ce modèle est livré sans socle et se destine donc à une implantation sur embase compatible. Il ne comporte pas de bornes amovibles ni de contacts guidés de force. Pour éviter toute erreur de sélection, il convient de vérifier la compatibilité du support 14 broches, la tension de commande 48 V CA et l’usage prévu en relais monostable à 4 contacts inverseurs. Pour une boutique de matériel électrique, ce type de relais répond parfaitement aux besoins de remplacement, d’extension de commande et d’équipement de tableaux nécessitant une solution enfichable claire et compacte.
