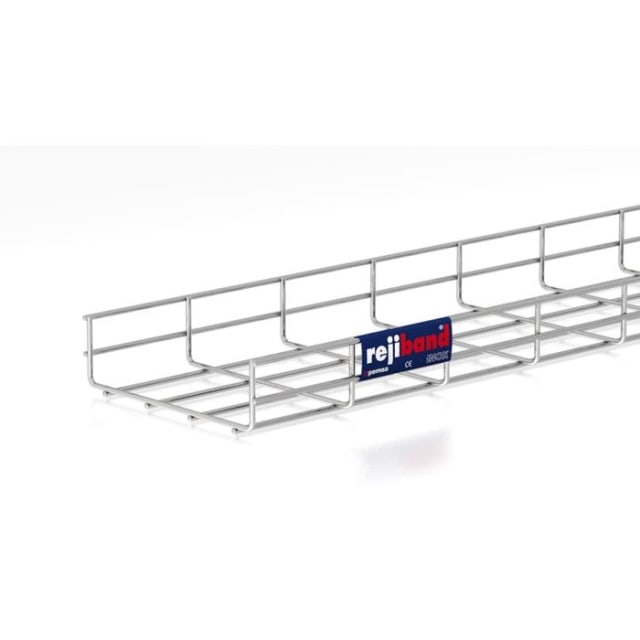

Treillis à câbles inox 60 x 200 mm 3 m 60252200

Treillis à câbles inox 60 x 200 mm 3 m pour chemins de câbles techniques

Ce treillis à câbles en acier inoxydable 304 est conçu pour le support et le cheminement de câbles dans les installations où la tenue mécanique, la durabilité de l’inox et la facilité d’intégration sont recherchées. Avec sa hauteur de 60 mm, sa largeur de 200 mm et sa longueur de 3 mètres, il convient à la réalisation de parcours propres et aérés pour la distribution de câbles en environnement technique.

Format 60 x 200 mm adapté aux cheminements structurés

La largeur de 200 mm permet d’organiser plusieurs câbles ou faisceaux tout en conservant une bonne lisibilité du cheminement. La hauteur de 60 mm apporte un bon maintien latéral pour limiter les débordements et accompagner les câbles sur les portions droites. Sa section utilisable de 9414 mm² en fait une solution adaptée aux installations nécessitant un passage ordonné sans recourir à un chemin de câbles plein.

Acier inoxydable 304 pour les environnements exposés

Fabriqué en acier inoxydable AISI 304 (1.4301), ce treillis à câbles répond aux besoins des installations soumises à l’humidité, aux variations de température ou aux ambiances exigeantes pour les éléments métalliques. Sa finition inox s’intègre naturellement dans les locaux techniques, zones de production, parkings, cuisines professionnelles, sites tertiaires ou industriels où un chemin de câbles métallique résistant à la corrosion est privilégié.

Structure en U sans raccord pour une pose simple et nette

Son profil en forme de U offre une géométrie claire pour guider les câbles et simplifier la mise en œuvre sur support. La version sans raccord convient parfaitement aux longueurs à composer selon le tracé du chantier avec les accessoires de fixation et de raccordement adaptés. L’absence de cloison intégrée laisse toute la largeur disponible pour un passage libre, avec une lecture visuelle immédiate du contenu du chemin de câbles.

Treillis métallique ouvert pour ventilation et accès aux câbles

Le principe du treillis métallique favorise la circulation de l’air autour des câbles et facilite les opérations d’ajout, de dérivation ou de reprise en cours d’installation. Cette conception ouverte permet également un repérage rapide des circuits lors de la pose et de la maintenance. Pour les installateurs, c’est un format apprécié lorsque l’accessibilité et la souplesse d’exploitation comptent autant que l’encombrement maîtrisé.

Charges admissibles et entraxe de support à prendre en compte

Ce modèle accepte un espacement possible des supports de 1 m. Les charges de travail sécurisées maximales selon l’IEC 61537 sont données à 64 N/m avec des supports espacés de 0,5 m et de 1 m, à 40 N/m avec un espacement de 1,5 m, puis à 25 N/m avec un espacement de 2 m. Ces valeurs aident à dimensionner correctement le cheminement en fonction du poids des câbles, de la portée et des contraintes du chantier.

Maintien de fonction et plage de température étendue

Ce treillis à câbles est indiqué comme adapté au maintien de fonction, un point important dans les installations où la continuité du support de câbles fait partie des exigences techniques. Sa plage de température d’usage de -50 à 150 °C lui permet d’être intégré dans des environnements soumis à des écarts thermiques marqués, tout en conservant une solution de cheminement cohérente avec des applications techniques exigeantes.

Une solution pratique pour installation, fixation et raccordement

Avec un poids de 1,319 kg/m et une longueur de travail de 3000 mm, ce chemin de câbles treillis inox offre un bon équilibre entre rigidité, manipulation et rendement de pose. Il s’adresse aux professionnels recherchant un treillis à câbles inox 60 x 200 mm de 3 m pour réaliser des parcours propres, ventilés et faciles à exploiter dans les projets d’installation, de fixation et de raccordement de câbles.
