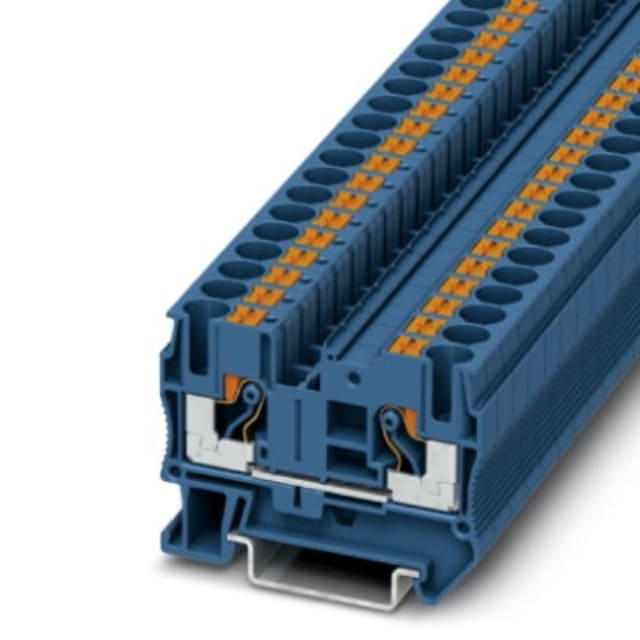

Bloc de jonction simple Push-in bleu 0,5-10 mm² 3211819

Bloc de jonction Push-in bleu pour câblage sur rail DIN

Ce bloc de jonction simple Push-in bleu est conçu pour le raccordement traversant de conducteurs dans les armoires et coffrets électriques. Son format compact se monte sur rail DIN 35 mm de type NS 35/7,5 ou NS 35/15, ce qui facilite son intégration dans les ensembles de distribution, de commande et de raccordement. Avec sa couleur bleue bien visible, il convient particulièrement au repérage clair des potentiels dans une installation structurée.

Raccordement Push-in rapide et pratique au quotidien

La technologie Push-in permet un câblage direct sans outil pour les conducteurs adaptés, avec une insertion simple et un effort réduit. Ce principe de connexion est particulièrement apprécié pour accélérer le travail en atelier comme sur chantier, tout en gardant une manipulation nette et efficace dans les coffrets à forte densité. Le bloc accepte deux points de connexion sur un seul étage, pour un passage de conducteur simple et lisible.

Plage de sections adaptée aux besoins courants en armoire

Ce modèle couvre une plage de raccordement de 0,5 à 10 mm² en conducteur monofilaire, avec une section de référence de 6 mm². Il accepte également les conducteurs multifilaires et les conducteurs à brins fins de 0,5 à 6 mm², avec ou sans gaine selon le type de conducteur. Cette polyvalence permet de l’utiliser aussi bien pour des départs de commande que pour des liaisons de puissance modérée, avec une bonne continuité dans le choix des sections au sein du bornier.

Caractéristiques électriques pour circuits jusqu’à 1000 V

Le bloc de jonction est donné pour une tension nominale de 1000 V et un courant nominal de 41 A. Ces valeurs le destinent aux applications où l’on recherche un bornier traversant capable de traiter des circuits de distribution et de raccordement avec une réserve cohérente pour de nombreux montages industriels et techniques. Son marquage bleu aide en parallèle à distinguer rapidement certaines fonctions de câblage dans le tableau.

Encombrement optimisé pour les rangées de borniers

Avec une largeur de 8,2 mm et une hauteur de 57,7 mm, ce bloc de jonction Push-in s’intègre facilement dans les rangées de borniers lorsque l’espace disponible doit être maîtrisé. Son exécution à un étage et à un potentiel permet de construire des ensembles clairs, alignés et faciles à repérer, tout en conservant une bonne densité de câblage sur rail DIN.

Compatibilité aluminium et cuivre pour plus de souplesse

Ce bloc est indiqué pour les matériaux conducteurs aluminium et cuivre, ce qui élargit les possibilités d’utilisation selon la nature des conducteurs employés dans l’installation. Cette compatibilité est utile dans les environnements techniques où plusieurs types de liaisons peuvent cohabiter, en neuf comme en adaptation d’existant, tout en conservant une solution de raccordement homogène sur le bornier.

Comportement thermique adapté aux environnements techniques

Sa plage de température de service de -60 à 110 °C permet son emploi dans des conditions d’exploitation exigeantes. Ce niveau de tenue est pertinent pour les installations soumises à des écarts thermiques importants, qu’il s’agisse d’équipements en coffret, de machines ou d’ensembles de raccordement installés dans des environnements techniques variés.

Un choix pertinent pour un câblage propre et bien repéré

Pour l’électricien, le tableautier ou l’intégrateur, ce bloc de jonction simple Push-in bleu constitue une solution efficace pour réaliser un raccordement traversant propre, compact et rapide à installer. Son montage sur rail DIN, sa capacité jusqu’à 10 mm² et son format traversant à 2 connexions en font un composant particulièrement adapté aux travaux de connexion et câblage, d’installation, de fixation et de raccordement dans les armoires électriques modernes.
