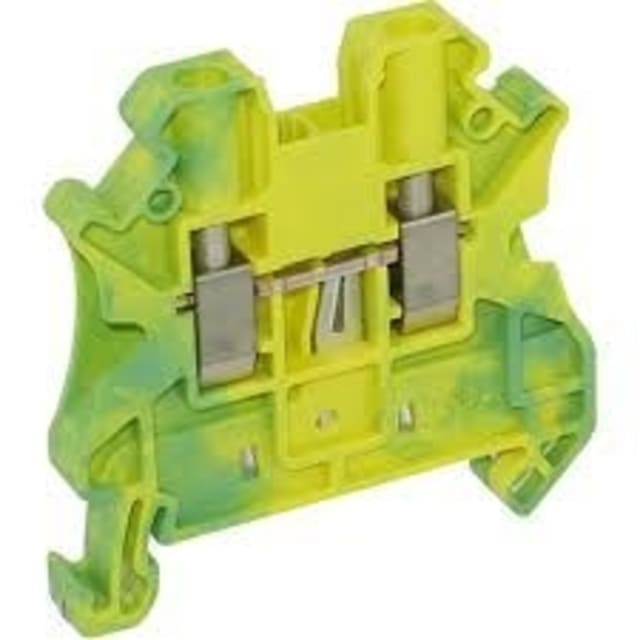

Bloc de jonction de terre à vis pour raccordement direct sur rail DIN

Ce bloc de jonction de terre à vis est conçu pour le raccordement des conducteurs de protection dans les armoires, coffrets et ensembles de distribution. Sa conception pour rail DIN 35 mm permet une mise en œuvre simple dans les montages courants, avec contact direct sur le rail pour assurer la liaison à la terre sans câblage supplémentaire. Il convient parfaitement aux installations où la clarté du repérage et la continuité de terre sont essentielles.

Connexion à vis adaptée aux sections courantes en câblage industriel et tertiaire

Ce modèle accepte les conducteurs monofilaire, multifilaire et à brins fins dans une plage de 0,14 à 6 mm², ce qui couvre de nombreux besoins de câblage en tableau. Pour les conducteurs souples avec gaine, la plage de raccordement est de 0,25 à 4 mm². Le raccordement à vis sur les deux points de connexion offre une solution pratique pour les opérations de câblage, de reprise de terre et de distribution de potentiel de protection dans un encombrement réduit.

Format compact pour intégration soignée dans les borniers

Avec une largeur de 6,2 mm, une hauteur de 47,7 mm et une profondeur de 46,9 mm, ce bloc de jonction de terre s’intègre facilement dans les rangées de bornes lorsque l’espace est compté. Son format 1 étage avec 2 points de raccordement permet d’organiser proprement les départs et arrivées de terre tout en conservant une lecture claire du bornier. La couleur vert/jaune facilite l’identification immédiate de la fonction de protection.

Montage sur rail DIN 35 mm avec mise à la terre rapide

Prévu pour un montage sur rail DIN 35 mm, ce bloc de terre est adapté aux profils NS 35/7,5 et NS 35/15. Le contact direct avec le rail permet d’obtenir une connexion au potentiel de terre de manière rapide et sans ajout d’accessoires de liaison spécifiques pour chaque borne. C’est un atout concret pour accélérer l’assemblage des tableaux et limiter les erreurs lors du câblage des conducteurs de protection.

Utilisation fiable en environnement de service étendu

La plage de température de service de -60 à 110 °C permet l’utilisation de ce bloc de jonction dans des environnements techniques exigeants, aussi bien en machine, en armoire qu’en installation industrielle. Cette amplitude thermique apporte une vraie souplesse d’emploi pour les équipements exposés à des variations importantes de température, sans sortir du cadre d’un bornier compact de protection.

Conception pensée pour les accessoires de bornier

Ce bloc nécessite une plaque de fermeture, point important à anticiper lors de la préparation du bornier. Il s’intègre dans une logique d’ensemble avec les accessoires de repérage, de pontage et de test généralement utilisés sur les systèmes de bornes modulaires. Pour l’installateur, cela facilite la réalisation d’un ensemble homogène, lisible et bien structuré dans le coffret électrique.

Un choix pertinent pour les conducteurs de protection en tableau

Ce bloc de jonction de terre à vis 0,14-6 mm² répond aux besoins classiques de raccordement des conducteurs de protection lorsque l’on recherche une borne compacte, compatible rail DIN et simple à intégrer dans un bornier organisé. Il est particulièrement adapté aux applications de câblage d’armoires, coffrets, machines et installations techniques nécessitant une connexion de terre nette, identifiable et facile à mettre en œuvre.
