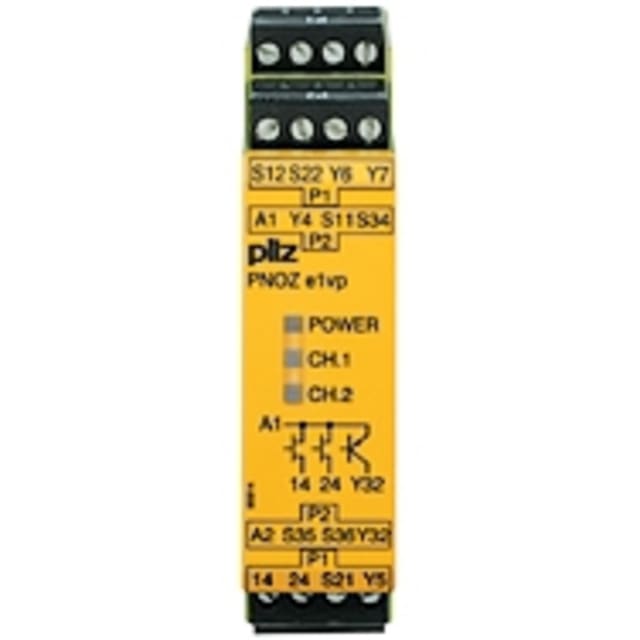

Relais de sécurité arrêt d’urgence 24 V DC PNOZ E1VP 774131

Relais de sécurité d’arrêt d’urgence conçu pour les fonctions d’arrêt 0 et 1

Le PNOZ E1VP 24 V DC est un relais de sécurité dédié à la surveillance des circuits d’arrêt d’urgence, des protecteurs mobiles et de certains équipements de protection optoélectroniques. Son architecture permet de gérer des fonctions d’arrêt de catégorie 0 et 1, ce qui en fait une solution adaptée aux machines nécessitant soit une coupure immédiate, soit un arrêt contrôlé avant suppression de l’énergie. Ce positionnement le rend particulièrement pertinent pour les intégrateurs et mainteneurs qui recherchent un module compact capable de traiter des scénarios de sécurité machine plus évolués qu’un simple arrêt instantané.

Configuration souple des entrées pour câblage monocanal ou bi-canal

Ce bloc logique de sécurité accepte une évaluation des entrées en mode monocanal ou bi-canal, avec possibilité de fonctionnement avec ou sans détection des courts-circuits entre canaux selon l’application. Cette souplesse facilite l’intégration sur des architectures de commande existantes, que ce soit pour la surveillance d’un bouton d’arrêt d’urgence, d’un capteur de protection ou d’une boucle de retour. L’entrée de départ permet en complément de gérer le réarmement automatique ou auto-contrôlé temporisé, selon la logique de remise en service souhaitée sur la machine.

Sorties statiques adaptées aux chaînes de sécurité modernes

Le module est équipé de sorties de sécurité à semi-conducteur, avec une sortie sûre non retardée et une sortie sûre retardée, ainsi qu’une sortie d’information statique. Cette combinaison permet de dissocier un ordre d’arrêt immédiat d’un ordre temporisé, utile lorsque la séquence d’arrêt doit respecter un enchaînement précis. Dans une installation industrielle, cette disposition simplifie la gestion des actionneurs ou des interfaces de commande qui exigent un comportement différencié entre arrêt instantané et arrêt temporisé.

Temporisation intégrée pour les applications nécessitant un arrêt contrôlé

La version E1VP se distingue par sa fonction de temporisation de retombée, pensée pour les applications où l’arrêt de sécurité doit être maintenu pendant un temps défini avant coupure complète. Ce principe est particulièrement utile lorsque certains organes doivent terminer une phase de freinage ou de mise à l’arrêt contrôlée avant passage en état sécurisé final. Le produit convient ainsi aux machines pour lesquelles la sécurité ne repose pas uniquement sur la rapidité d’arrêt, mais aussi sur la cohérence de la séquence d’arrêt.

Format étroit pour intégration en coffret sans encombrer le rail DIN

Avec une largeur de 22,5 mm, une hauteur de 94 mm et une profondeur de 121 mm, ce relais de sécurité s’intègre facilement dans les armoires et coffrets de commande où la place disponible est comptée. Le montage sur barre profilée permet une mise en œuvre rapide dans les environnements industriels standards. Son format étroit est un vrai avantage pour les tableaux regroupant plusieurs fonctions de sécurité, d’automatisme et de signalisation, sans sacrifier la lisibilité du câblage.

Raccordement pratique avec borniers à vis débrochables

Le raccordement électrique s’effectue par bornes à vis avec éléments amovibles, un choix apprécié pour la maintenance, le remplacement rapide du module et la préparation du câblage en atelier. Cette exécution facilite les interventions en coffret, limite les manipulations lors d’un échange produit et contribue à une installation plus propre sur les ensembles industriels. Pour les professionnels habitués aux environnements de production, ce type de connexion reste une solution efficace lorsqu’une tenue mécanique franche et une maintenance méthodique sont recherchées.

Adapté aux exigences élevées de sécurité machine

Ce relais de sécurité atteint un niveau de performance e selon l’EN ISO 13849-1 et dispose d’agréments reconnus, notamment UL et BG BIA. Il est conçu pour fonctionner sous alimentation 24 V DC et pour répondre aux besoins des circuits de sécurité exigeants sur machines industrielles. Il convient à la surveillance des arrêts d’urgence, des dispositifs de protection optoélectroniques et des capteurs tactiles, ce qui en fait un composant pertinent pour la conception, la mise en conformité ou la modernisation d’une chaîne de sécurité en environnement industriel.
