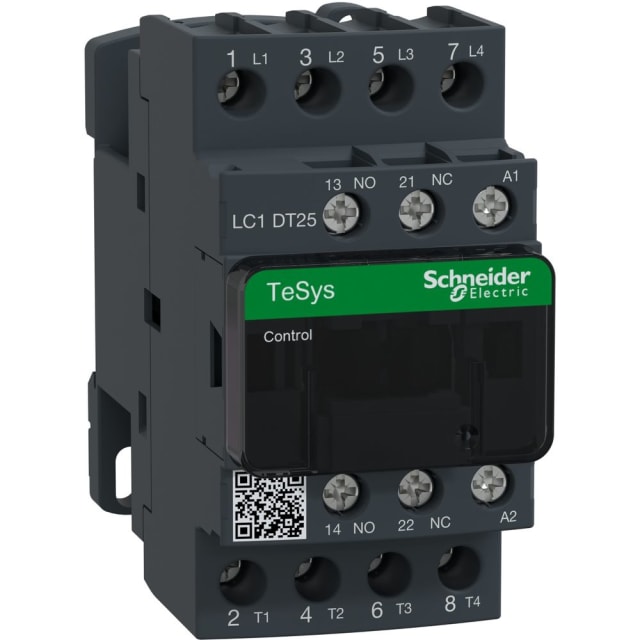

Contacteur 4P 25A bobine 48V AC 1NO 1NC LC1DT25E7

Contacteur 4 pôles 25 A pour commande de charges en AC-1

Le contacteur LC1DT25E7 de la gamme TeSys Deca est conçu pour la commutation de charges non inductives en catégorie AC-1 jusqu’à 25 A sous 440 V. Sa configuration 4 pôles 4 NO permet de piloter simultanément plusieurs circuits de puissance avec une fermeture franche sur chaque pôle. C’est un choix pertinent pour les applications de distribution, de chauffage, d’automatismes ou de commande de charges résistives nécessitant un contacteur compact et clairement dimensionné.

Bobine 48 V AC 50/60 Hz adaptée aux circuits de commande dédiés

Cette version est équipée d’une bobine de commande 48 V AC compatible 50/60 Hz, idéale lorsque l’installation impose une tension de commande distincte du circuit de puissance. Cette alimentation de bobine facilite l’intégration dans de nombreux coffrets et armoires électriques, tout en permettant une commande cohérente avec les auxiliaires et automatismes déjà présents sur l’installation.

Configuration 4 NO avec auxiliaires intégrés 1 NO + 1 NC

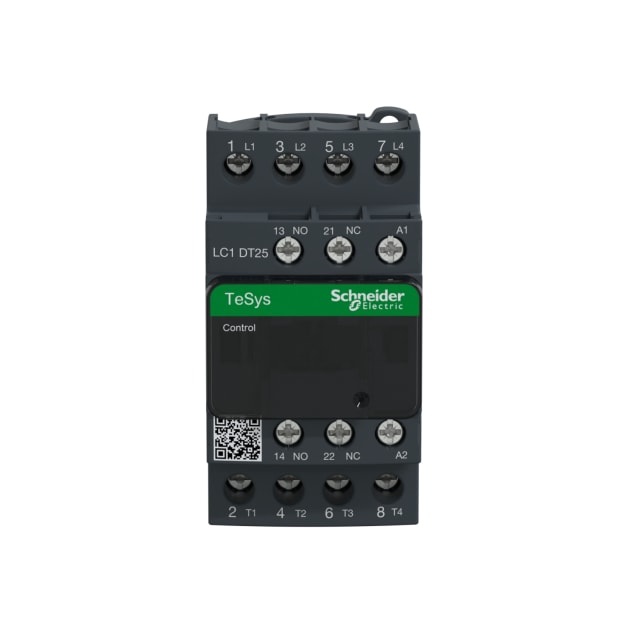

Le schéma de contacts comprend 4 contacts principaux à fermeture ainsi qu’un bloc auxiliaire intégré 1 NO + 1 NC. Cette combinaison permet d’assurer à la fois la commutation de puissance et le report d’état, l’interverrouillage ou la commande d’un circuit annexe sans ajout systématique d’accessoire complémentaire. Pour le tableautier comme pour le mainteneur, cette architecture simplifie le câblage et rend l’exploitation plus directe.

Bornes à vis pour un câblage net et une mise en œuvre maîtrisée

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les montages en tableau électrique lorsque l’on recherche un serrage précis et un repérage simple des conducteurs. Ce type de connexion convient bien aux opérations de câblage, de contrôle et de maintenance, avec une implantation claire des arrivées puissance et des circuits de commande.

Format compact pour intégration en armoire et coffret

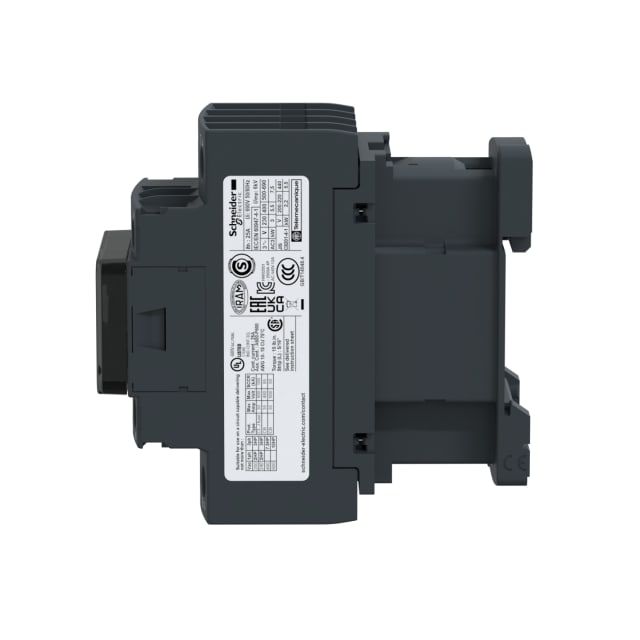

Avec des dimensions de 45 mm de largeur, 85 mm de hauteur et 92 mm de profondeur, ce contacteur TeSys Deca s’intègre facilement dans les ensembles de commande où l’espace utile doit être optimisé. Son encombrement réduit permet de conserver une implantation lisible dans le coffret, tout en facilitant l’association avec d’autres appareillages de protection, de distribution ou de pilotage.

Capacité de service adaptée aux usages de commande courants

En plus de son calibre AC-1 de 25 A, ce modèle présente un courant assigné de 12 A en AC-3 à 400 V et une puissance de service de 5,5 kW à 400 V en AC-3. Ces valeurs aident à positionner correctement le produit selon la nature de la charge et le mode d’exploitation. Pour l’acheteur professionnel, cela permet de distinguer clairement les usages orientés charges résistives des usages moteur, et d’éviter une sélection approximative.

Un contacteur TeSys Deca utile pour les tableaux de commande structurés

Ce contacteur 4P 25A bobine 48V AC trouve naturellement sa place dans les tableaux de protections et de distribution électrique, les armoires techniques et les ensembles de commande nécessitant plusieurs pôles de coupure. Son format 4 NO, sa bobine 48 V AC et ses auxiliaires intégrés en font une solution particulièrement adaptée aux montages où l’on recherche une commande propre, une lecture claire du schéma et une intégration simple dans un appareillage modulaire d’ensemble.
