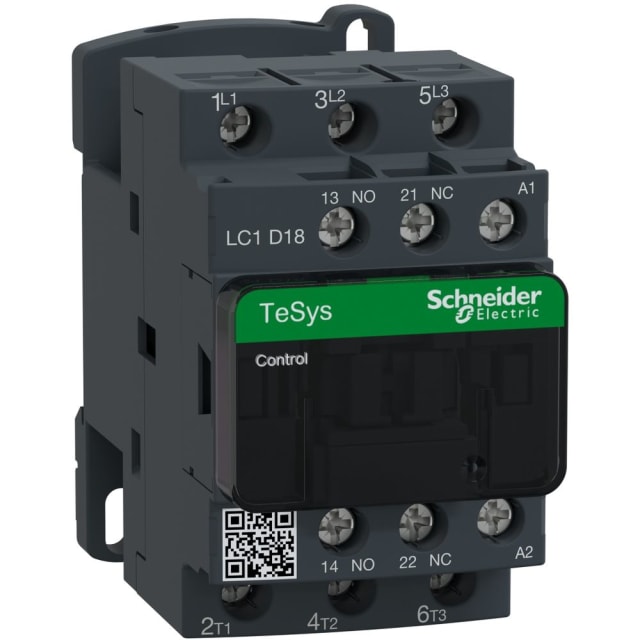

Contacteur triphasé 18A 24V AC 1NO 1NC LC1D18B7

Contacteur triphasé 18A pour commande moteur en 24 V AC

Ce contacteur triphasé TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire ou industriel. Sa configuration 3 pôles principaux à fermeture permet la commutation de départs moteurs jusqu’à 18 A en AC-3 sous 400/440 V, avec une bobine de commande en 24 V AC 50/60 Hz. Il convient particulièrement aux armoires de commande et de distribution où une commande basse tension doit piloter un circuit de puissance triphasé de manière nette et lisible.

Calibrage adapté aux applications jusqu’à 7,5 kW en AC-3

Avec une puissance de service de 7,5 kW à 400 V en AC-3, ce contacteur répond aux besoins courants de pilotage de moteurs asynchrones triphasés, ventilateurs, pompes, compresseurs ou petits ensembles mécaniques. Son calibre de 18 A en catégorie AC-3 et 32 A en AC-1 permet également d’envisager la commande de charges résistives ou mixtes selon l’architecture du tableau. Pour les usages plus exigeants en AC-4, il accepte 9 A sous 400 V avec une puissance de 4 kW.

1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés

La présence d’un contact auxiliaire 1NO + 1NC intégré facilite la réalisation des fonctions de signalisation, d’auto-maintien, d’interverrouillage électrique ou de retour d’état sans ajout immédiat d’accessoire complémentaire. Ce point est particulièrement utile lors de la conception d’un coffret de commande compact, en permettant de simplifier le câblage et de gagner du temps lors de l’intégration.

Bobine 24 V AC 50/60 Hz pour circuits de commande dédiés

La bobine en 24 V AC permet d’intégrer ce contacteur dans des schémas de commande séparés du circuit de puissance, avec une tension de pilotage fréquemment utilisée dans les équipements automatisés et les armoires techniques. Cette exécution est adaptée lorsque la commande est assurée par transformateur, relais de contrôle, horloge, bouton-poussoir ou automatisme délivrant une tension alternative 24 V.

Raccordement à vis pour un câblage direct et structuré

Le raccordement principal à vis convient aux installateurs recherchant une connexion simple à mettre en œuvre et facile à reprendre lors des opérations de câblage ou de maintenance du tableau. Ce type de connexion s’intègre naturellement dans les ensembles de distribution et de commande où la tenue mécanique du serrage et la clarté du repérage des conducteurs sont essentielles. Il est bien adapté aux montages en coffret, platine ou châssis selon l’organisation retenue.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 45 mm de largeur, 77 mm de hauteur et 86 mm de profondeur, ce contacteur offre un encombrement contenu pour sa catégorie. Ce format facilite son implantation dans les tableaux où l’optimisation de l’espace reste importante, notamment lorsque plusieurs départs moteurs, protections et auxiliaires doivent cohabiter dans une même enveloppe. Son gabarit permet de conserver une implantation propre sans surdimensionner la zone de commande de puissance.

Une solution TeSys Deca pensée pour les ensembles de commande électrique

Issu de la gamme TeSys Deca, ce contacteur s’intègre naturellement dans les montages de commande moteur nécessitant une exécution triphasée 3 pôles, une commande 24 V AC et des auxiliaires intégrés. Il constitue un choix pertinent pour la réalisation ou le remplacement d’un organe de commutation dans un tableau électrique, en particulier lorsque le besoin impose précisément un contacteur 18 A avec 1NO et 1NC auxiliaires. Sa désignation claire permet d’identifier rapidement la bonne variante et d’éviter les écarts de bobine ou de configuration de contacts lors de l’approvisionnement.
