Schneider Distribution

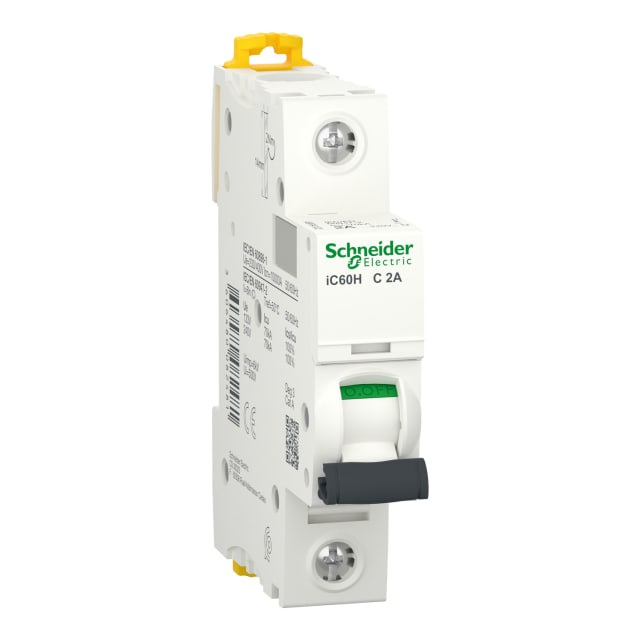

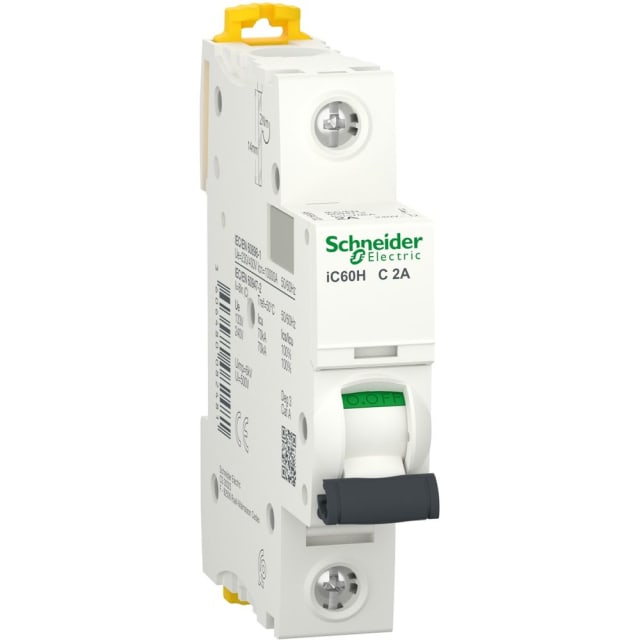

Disjoncteur modulaire 1P 2A courbe C iC60H A9F84102

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480082481 SKU : 4107629 Réf. fabricant : A9F84102

Disjoncteur modulaire Acti9 iC60H 1P 2 A courbe C, pouvoir de coupure 10 kA, conçu pour la protection des circuits en tableaux électriques. Format compact 1 module, 230 V AC/DC.

32.24€ HTVA

Par 1 pièce

Sur commande : 17 à 24 jours

Sur commande : 17 à 24 jours

Quantité Prix HTVA Remise
0-2 32.24€ 0%
3-5 31.60€ 2%
6-10 31.27€ 3%
11+ 30.95€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107629 Réf. 4107629 Disjoncteur modulaire 1P 2A courbe C iC60H A9F84102 Modèle sélectionné
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C Sur commande 32.24€ HTVA par 1 pièce Sur commande
4106895 Réf. 4106895 Disjoncteur modulaire 1P 1A courbe C 10kA A9F84101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 32.24€ HTVA par 1 pièce En stock
4107631 Réf. 4107631 Disjoncteur modulaire 1P 4A courbe C iC60H A9F84104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 31.00€ HTVA par 1 pièce En stock
4107633 Réf. 4107633 Disjoncteur modulaire 2P 1A courbe C A9F84201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 68.32€ HTVA par 1 pièce En stock
4107634 Réf. 4107634 Disjoncteur modulaire 2P 2A courbe C A9F84202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 68.35€ HTVA par 1 pièce En stock
4107635 Réf. 4107635 Disjoncteur modulaire 2P 4A courbe C A9F84204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 65.73€ HTVA par 1 pièce En stock
4107638 Réf. 4107638 Disjoncteur tripolaire 2A courbe C iC60H A9F84302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107640 Réf. 4107640 Disjoncteur triphasé 3 pôles 4A courbe C A9F84304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107643 Réf. 4107643 Disjoncteur 4P 2A courbe C iC60H A9F84402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 135.46€ HTVA par 1 pièce En stock
4107644 Réf. 4107644 Disjoncteur modulaire 4P 4A courbe C A9F84404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 135.46€ HTVA par 1 pièce En stock
4107776 Réf. 4107776 Disjoncteur modulaire 2P 1A courbe D A9F85201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
d
2 1 A d En stock 89.58€ HTVA par 1 pièce En stock
4107777 Réf. 4107777 Disjoncteur modulaire 2P 2A courbe D A9F85202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d Sur commande 93.16€ HTVA par 1 pièce Sur commande
4107778 Réf. 4107778 Disjoncteur modulaire 2P 4A courbe D A9F85204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 93.16€ HTVA par 1 pièce En stock
4107779 Réf. 4107779 Disjoncteur modulaire iC60H 2P 6A courbe D A9F85206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 73.93€ HTVA par 1 pièce En stock
4107780 Réf. 4107780 Disjoncteur modulaire 2P 10A courbe D A9F85210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d Sur commande 71.09€ HTVA par 1 pièce Sur commande
4107781 Réf. 4107781 Disjoncteur modulaire 2P 16A courbe D A9F85216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 69.63€ HTVA par 1 pièce En stock
4107782 Réf. 4107782 Disjoncteur modulaire 2P 20A courbe D A9F85220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 73.93€ HTVA par 1 pièce En stock
4107783 Réf. 4107783 Disjoncteur modulaire iC60H 2P 25A courbe D A9F85225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 72.21€ HTVA par 1 pièce En stock
4107784 Réf. 4107784 Disjoncteur modulaire 2P 32A courbe D iC60H A9F85232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d Sur commande 75.10€ HTVA par 1 pièce Sur commande
4107790 Réf. 4107790 Disjoncteur triphasé iC60H 3P 2A courbe D A9F85302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
d
3 2 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107794 Réf. 4107794 Disjoncteur triphasé 16A courbe D 3P A9F85316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 105.28€ HTVA par 1 pièce En stock
4107795 Réf. 4107795 Disjoncteur modulaire triphasé 20A courbe D A9F85320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 105.28€ HTVA par 1 pièce En stock
4107796 Réf. 4107796 Disjoncteur modulaire tripolaire 25A courbe D A9F85325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 109.49€ HTVA par 1 pièce En stock
4107797 Réf. 4107797 Disjoncteur tripolaire 32A courbe D iC60H A9F85332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 105.28€ HTVA par 1 pièce En stock
4107798 Réf. 4107798 Disjoncteur triphasé 3P 40A courbe D A9F85340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107799 Réf. 4107799 Disjoncteur modulaire iC60H 3P 50A courbe D A9F85350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
d
3 50 A d En stock 172.85€ HTVA par 1 pièce En stock
4107800 Réf. 4107800 Disjoncteur modulaire tripolaire 63A courbe D A9F85363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 185.97€ HTVA par 1 pièce En stock
4107805 Réf. 4107805 Disjoncteur tétrapolaire 16A courbe D A9F85416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 142.56€ HTVA par 1 pièce En stock
4107806 Réf. 4107806 Disjoncteur modulaire 4 pôles 20A courbe D A9F85420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 138.21€ HTVA par 1 pièce En stock
4107807 Réf. 4107807 Disjoncteur tétrapolaire 25A courbe D iC60H A9F85425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 143.73€ HTVA par 1 pièce En stock
4107808 Réf. 4107808 Disjoncteur modulaire 4P 32A courbe D iC60H A9F85432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 143.73€ HTVA par 1 pièce En stock
4107809 Réf. 4107809 Disjoncteur modulaire 4 pôles 40A courbe D A9F85440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 174.38€ HTVA par 1 pièce En stock
4107810 Réf. 4107810 Disjoncteur modulaire 4P 50A courbe D A9F85450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d Sur commande 228.97€ HTVA par 1 pièce Sur commande
4107811 Réf. 4107811 Disjoncteur modulaire 4P 63A courbe D A9F85463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 255.67€ HTVA par 1 pièce En stock
4130825 Réf. 4130825 Disjoncteur modulaire 2P 3A courbe C iC60H A9F84203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C En stock 68.35€ HTVA par 1 pièce En stock
4161526 Réf. 4161526 Disjoncteur tripolaire 2A courbe B IC60H A9F83302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
B
3 2 A B En stock 547.37€ HTVA par 1 pièce En stock
4282718 Réf. 4282718 Disjoncteur modulaire 2P 13A courbe C iC60H A9F84213
Nombre de pôles (total)
2
Courant nominal
13 A
Courbe de déclenchement
C
2 13 A C Sur commande 68.35€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 1P 2A courbe C pour la protection des circuits basse tension

Ce disjoncteur modulaire Acti9 iC60H 1P 2A courbe C est conçu pour protéger efficacement un circuit contre les surcharges et les courts-circuits. Avec son calibre de 2 A, il convient aux départs de faible intensité qui demandent une protection précise, tout en conservant une intégration simple dans un tableau électrique modulaire. Son format unipolaire avec 1 pôle protégé répond aux besoins de coupure et de protection sur une phase, dans les installations où la sélectivité et la lisibilité du tableau sont essentielles.

Courbe C et calibre 2 A : un choix adapté aux circuits avec appel de courant modéré

La courbe de déclenchement C permet d’accepter les appels de courant modérés au démarrage, ce qui la rend pertinente pour certains circuits techniques ou usages spécifiques nécessitant plus de souplesse qu’une courbe B. Le calibre 2 A favorise une protection fine des lignes de faible puissance, en limitant le risque d’échauffement lié aux surintensités prolongées. C’est un choix cohérent lorsque l’objectif est de protéger un circuit dédié sans surdimensionner l’appareillage.

Pouvoir de coupure élevé pour une protection renforcée du départ

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V, ainsi que d’une valeur de 70 kA selon IEC 60947-2 à 230 V. Ce niveau de performance le destine aux environnements où la tenue au court-circuit doit être sérieusement prise en compte. La classe de limitation énergétique 3 participe aussi à la réduction de l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les équipements situés en aval.

Format modulaire compact et raccordement pratique en tableau

Avec une largeur de 1 module, ce disjoncteur facilite l’optimisation de l’espace dans le coffret. Son montage sur rail DIN simplifie l’intégration dans les tableaux de distribution et les coffrets de protection. Les capacités de raccordement acceptent des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui offre une bonne souplesse au moment du câblage. L’absence de neutre à connecter permet de conserver une implantation claire sur les circuits concernés.

Conçu pour les contraintes d’exploitation courantes en environnement technique

Ce disjoncteur modulaire fonctionne en AC/DC, avec une tension de dimensionnement de 230 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son adaptation aux tableaux électriques soumis aux contraintes habituelles d’exploitation. Son indice de protection IP20 sur les bornes participe à la sécurité d’intégration, tandis que sa plage de température de fonctionnement de -35 à 70 °C permet son usage dans des conditions étendues.

Une solution pensée pour la maintenance et l’évolution du tableau

La gamme Acti9 iC60H est appréciée pour son exploitation pratique en maintenance. Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins du chantier ou de l’installation. Son encombrement réduit, sa profondeur contenue et sa puissance dissipée de 1,9 W aident également à concevoir des ensembles propres, lisibles et adaptés aux contraintes de coffret.

Un disjoncteur unipolaire pertinent pour les tableaux de protection et de distribution

Dans un tableau électrique, ce disjoncteur 1P 2A courbe C trouve naturellement sa place sur des départs spécifiques nécessitant un calibre faible, un appareil modulaire compact et un bon niveau de coupure. Il constitue une réponse technique claire pour les professionnels et les installateurs qui recherchent un disjoncteur modulaire unipolaire de la série Acti9 iC60H, facile à identifier dans une architecture de protections et de distribution électrique.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)1
Courant nominal2 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés1
Largeur en unités de division1
Pouvoir de coupure assigné icn selon EN 60898 à 400 v0 kA
Tension de dimensionnement230 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V0 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V70 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée1.9 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,1121 kg

Produits de la même série que le produit consulté

Comment installer ce disjoncteur modulaire sur un rail DIN ?

Il se monte sur un rail DIN standard dans un tableau électrique. Vérifiez simplement le sens de pose, le bon serrage des conducteurs et la compatibilité avec les accessoires éventuels avant mise sous tension.

Ce disjoncteur 1P doit-il être utilisé pour couper aussi le neutre ?

Non. C’est un disjoncteur unipolaire 1P : il protège et coupe un seul conducteur. Si votre installation exige une coupure du neutre, il faut un appareil adapté à cette fonction.

Peut-on ajouter des accessoires sur ce modèle iC60H ?

Oui, ce modèle est prévu pour recevoir des accessoires compatibles de la gamme Acti9 iC60, selon l’équipement recherché. Il faut vérifier la référence exacte de l’accessoire avant achat.

À quoi sert un disjoncteur courbe C comme celui-ci ?

La courbe C est adaptée aux circuits pouvant présenter un appel de courant modéré au démarrage, par exemple certains petits moteurs, transformateurs ou alimentations. Elle évite des déclenchements intempestifs tout en assurant la protection du circuit.

Dans quel type de tableau ce disjoncteur peut-il s’intégrer ?

Il est conçu pour des tableaux de distribution et de protection modulaires. Son format 1 module facilite l’intégration dans un coffret électrique domestique ou tertiaire compatible.

Faut-il vérifier la compatibilité avant remplacement d’un ancien disjoncteur ?

Oui, il faut vérifier le type de montage, le nombre de pôles, la place disponible dans le tableau et l’adéquation avec l’usage du circuit. En cas de doute, faites valider le remplacement par un électricien.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 1P 2A courbe C iC60H A9F84102”
