Disjoncteur miniature 1P 4A courbe C iC60N A9F74104

Disjoncteur miniature 1P 4A courbe C pour la protection des circuits terminaux

Ce disjoncteur miniature Acti9 iC60N en 1P 4A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Son calibre de 4 A le destine aux départs nécessitant une protection précise, tandis que sa courbe C convient aux circuits présentant un courant d’appel modéré. En tableau, il apporte une solution compacte et lisible pour sécuriser efficacement une ligne dédiée.

Pouvoir de coupure adapté aux installations basse tension

Ce modèle dispose d’un pouvoir de coupure de 6 kA selon EN 60898 à 230 V, avec une aptitude élevée en coupure également indiquée selon IEC 60947-2 à 230 V. Ce niveau de performance permet son intégration dans des tableaux où une protection modulaire capable de gérer les défauts de court-circuit doit être sélectionnée avec soin. La classe de limitation d’énergie 3 contribue en outre à réduire les effets du défaut sur les équipements situés en aval.

Format 1 module pour un câblage propre dans le tableau

Avec 1 pôle protégé et une largeur d’un module, ce disjoncteur facilite l’optimisation de l’espace dans le coffret. Son montage sur rail DIN simplifie l’intégration dans les tableaux de répartition et les ensembles modulaires. Ce format compact est particulièrement intéressant lorsque plusieurs départs doivent être protégés dans un encombrement limité, sans compliquer l’organisation interne du tableau.

Courbe C et calibre 4 A : un choix pertinent pour les départs spécifiques

La combinaison d’un courant nominal de 4 A et d’une courbe de déclenchement C permet de viser des usages où la protection doit rester sélective tout en tolérant les appels de courant modérés au démarrage. Ce type de configuration est recherché pour certains circuits techniques ou auxiliaires, lorsque le bon dimensionnement du disjoncteur participe à la continuité d’exploitation et à la protection cohérente des conducteurs.

Confort d’exploitation et maintenance facilitée

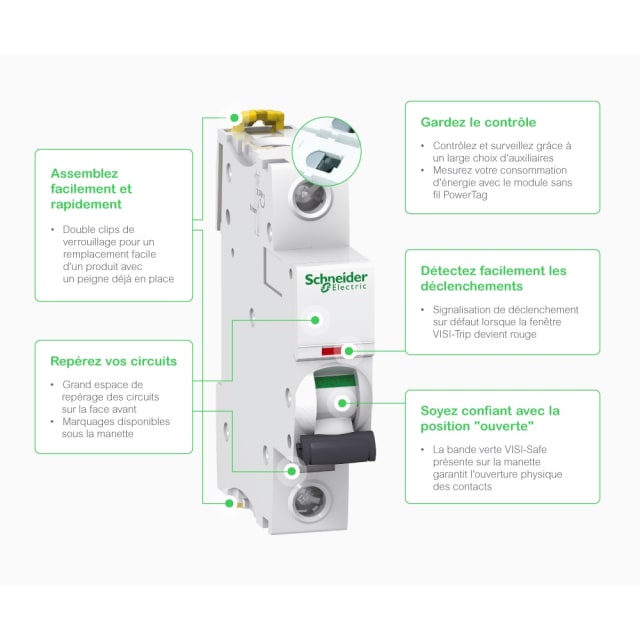

Ce disjoncteur de la série Acti9 iC60N intègre des fonctions pratiques pour l’exploitation des tableaux. L’indication de défaut VisiTrip aide à repérer plus rapidement le départ concerné lors d’un déclenchement. La fenêtre VisiSafe confirme l’ouverture physique des contacts pour intervenir en aval avec une meilleure visibilité sur l’état de l’appareil. Ces éléments sont particulièrement appréciables dans les armoires et tableaux où la rapidité de diagnostic compte au quotidien.

Raccordement souple et compatibilité avec les accessoires

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage selon la nature des départs et l’architecture du tableau. Des dispositifs supplémentaires peuvent être associés, ce qui permet de faire évoluer l’appareillage en fonction des besoins de signalisation, de commande ou d’extension fonctionnelle autour du disjoncteur modulaire.

Tenue électrique et environnement d’utilisation

Prévu pour une tension de dimensionnement de 230 V en AC/DC, ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 le positionnent pour des environnements d’installation exigeants en tableau. Il fonctionne sur une plage de température ambiante étendue de -35 à 70 °C, avec un indice de protection IP20 sur l’appareil, ce qui en fait un choix adapté aux ensembles correctement intégrés dans leur enveloppe.
