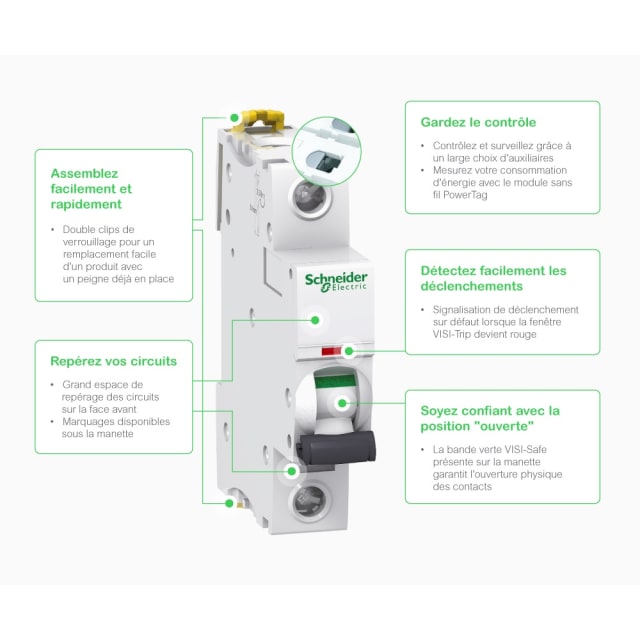

Disjoncteur modulaire iC60N 1P 16A courbe C A9F79116

Disjoncteur modulaire 1P 16 A pour la protection des circuits terminaux

Ce disjoncteur modulaire Acti9 iC60N en version 1 pôle 16 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Son calibre 16 A convient aux usages courants en tableau électrique, avec un déclenchement courbe C particulièrement adapté aux circuits présentant un courant d’appel modéré. Son format compact en 1 module facilite une intégration propre dans les coffrets et tableaux de distribution.

Courbe C : un choix adapté aux usages électriques les plus fréquents

La courbe de déclenchement C permet d’accompagner les circuits qui supportent un appel de courant au démarrage, comme certains équipements électromécaniques ou lignes d’alimentation courantes. Elle offre un bon équilibre entre protection et continuité d’exploitation, ce qui en fait une solution pertinente pour de nombreuses applications en distribution modulaire.

Pouvoir de coupure et tenue électrique pour une protection maîtrisée

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V, avec une valeur de 10 kA selon IEC 60947-2 à 230 V. Il est prévu pour une tension de dimensionnement de 230 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques permettent de répondre aux contraintes d’une protection modulaire performante dans les installations électriques basse tension.

Encombrement réduit et intégration simple dans le tableau

Avec une largeur de 1 unité de division et une profondeur totale de 44,5 mm, ce disjoncteur iC60N s’intègre facilement dans les tableaux compacts comme dans les enveloppes plus techniques. Son exécution unipolaire protège un seul pôle et ne prévoit pas de raccordement du neutre. Cette configuration est recherchée lorsque la protection doit être ciblée, avec une lecture claire de l’appareillage au sein du tableau.

Raccordement pratique pour conducteurs rigides ou souples

Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de section apporte de la souplesse lors du câblage, aussi bien en création qu’en rénovation de tableau. Le produit fonctionne en AC/DC à une fréquence de 50 à 60 Hz, ce qui élargit les possibilités d’intégration selon la configuration de l’installation.

Compatibilité avec accessoires de la gamme Acti9 iC60

Ce disjoncteur modulaire appartient à la série Acti9 iC60 et peut recevoir des dispositifs supplémentaires. Cet avantage est particulièrement intéressant pour faire évoluer le tableau sans remplacer l’appareil principal, par exemple dans une logique de signalisation, de commande ou d’extension fonctionnelle. Pour le professionnel comme pour l’exploitant, cela simplifie la cohérence du montage au sein d’un ensemble modulaire homogène.

Caractéristiques utiles pour l’exploitation en environnement technique

Ce modèle présente une classe de limitation énergétique 3, une catégorie de surtension 4, un degré de pollution 3 et un indice de protection IP20. Il accepte une température ambiante de fonctionnement de -35 à +70 °C et affiche une puissance dissipée de 2,4 W. Ces données sont importantes pour dimensionner correctement le tableau, anticiper les conditions d’usage et sélectionner un appareillage cohérent avec l’environnement d’installation.
