Disjoncteur miniature 1P 6A courbe C A9F79106
Disjoncteur miniature 1P 6 A courbe C, 230 V, pouvoir de coupure 6 kA, format 1 module. Conçu pour la protection des circuits électriques dans les tableaux de distribution.
22.05€ HTVA
40 en stock
40 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 22.05€ | 0% |
| 3-5 | 21.61€ | 2% |
| 6-10 | 21.39€ | 3% |
| 11+ | 21.17€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107595 |
Réf. 4107595
Disjoncteur miniature 1P 6A courbe C A9F79106
Modèle sélectionné
|
1 | 6 A | C | En stock | 22.05€ HTVA par 1 pièce En stock |
| 4106549 |
Réf. 4106549
Disjoncteur modulaire 2P 16A courbe C A9F79216
|
2 | 16 A | C | En stock | 33.03€ HTVA par 1 pièce En stock |
| 4106550 |
Réf. 4106550
Disjoncteur miniature 2P 20A courbe C 6kA A9F79220
|
2 | 20 A | C | En stock | 33.03€ HTVA par 1 pièce En stock |
| 4107596 |
Réf. 4107596
Disjoncteur modulaire 1P 10A courbe C A9F79110
|
1 | 10 A | C | En stock | 22.05€ HTVA par 1 pièce En stock |
| 4107597 |
Réf. 4107597
Disjoncteur modulaire iC60N 1P 16A courbe C A9F79116
|
1 | 16 A | C | En stock | 21.51€ HTVA par 1 pièce En stock |
| 4107598 |
Réf. 4107598
Disjoncteur modulaire 1P 20A courbe C A9F79120
|
1 | 20 A | C | En stock | 21.51€ HTVA par 1 pièce En stock |
| 4107604 |
Réf. 4107604
Disjoncteur modulaire 2P 6A courbe C iC60N A9F79206
|
2 | 6 A | C | En stock | 39.73€ HTVA par 1 pièce En stock |
| 4107605 |
Réf. 4107605
Disjoncteur modulaire 2P 10A courbe C A9F79210
|
2 | 10 A | C | En stock | 36.11€ HTVA par 1 pièce En stock |
| 4107606 |
Réf. 4107606
Disjoncteur modulaire 2P 25A courbe C iC60N A9F79225
|
2 | 25 A | C | En stock | 43.55€ HTVA par 1 pièce En stock |
| 4107607 |
Réf. 4107607
Disjoncteur miniature bipolaire 32A courbe C A9F79232
|
— | — | — | En stock | 46.34€ HTVA par 1 pièce En stock |
| 4107608 |
Réf. 4107608
Disjoncteur 2P 40A courbe C iC60N A9F79240
|
— | — | — | En stock | 56.07€ HTVA par 1 pièce En stock |
| 4107609 |
Réf. 4107609
Disjoncteur miniature 2P 50A courbe C iC60N A9F79250
|
2 | 50 A | C | En stock | 80.05€ HTVA par 1 pièce En stock |
| 4107610 |
Réf. 4107610
Disjoncteur miniature 2P 63A courbe C iC60N A9F79263
|
2 | 63 A | C | En stock | 95.25€ HTVA par 1 pièce En stock |
| 4107611 |
Réf. 4107611
Disjoncteur triphasé 3 pôles 6A courbe C A9F79306
|
3 | 6 A | C | En stock | 66.39€ HTVA par 1 pièce En stock |
| 4107612 |
Réf. 4107612
Disjoncteur tripolaire 10A courbe C iC60N A9F79310
|
3 | 10 A | C | En stock | 69.04€ HTVA par 1 pièce En stock |
| 4107613 |
Réf. 4107613
Disjoncteur modulaire triphasé 16A courbe C A9F79316
|
3 | 16 A | C | En stock | 64.70€ HTVA par 1 pièce En stock |
| 4107614 |
Réf. 4107614
Disjoncteur tripolaire 20A courbe C iC60N A9F79320
|
3 | 20 A | C | En stock | 64.70€ HTVA par 1 pièce En stock |
| 4107615 |
Réf. 4107615
Disjoncteur miniature triphasé 25A courbe C A9F79325
|
3 | 25 A | C | En stock | 66.39€ HTVA par 1 pièce En stock |
| 4107616 |
Réf. 4107616
Disjoncteur modulaire 3 pôles 32A courbe C A9F79332
|
3 | 32 A | C | En stock | 69.04€ HTVA par 1 pièce En stock |
| 4107617 |
Réf. 4107617
Disjoncteur modulaire tripolaire 40 A courbe C A9F79340
|
3 | 40 A | C | En stock | 82.75€ HTVA par 1 pièce En stock |
| 4107618 |
Réf. 4107618
Disjoncteur tripolaire 50A courbe C iC60N A9F79350
|
3 | 50 A | C | Rupture de stock | 120.09€ HTVA par 1 pièce Rupture de stock |
| 4107619 |
Réf. 4107619
Disjoncteur tripolaire 63A courbe C iC60N A9F79363
|
3 | 63 A | C | En stock | 131.09€ HTVA par 1 pièce En stock |
| 4107620 |
Réf. 4107620
Disjoncteur tétrapolaire 6A courbe C iC60N A9F79406
|
4 | 6 A | C | En stock | 87.55€ HTVA par 1 pièce En stock |
| 4107621 |
Réf. 4107621
Disjoncteur miniature 4 pôles 10A courbe C A9F79410
|
4 | 10 A | C | En stock | 91.05€ HTVA par 1 pièce En stock |
| 4107622 |
Réf. 4107622
Disjoncteur 4 pôles 16A courbe C A9F79416
|
4 | 16 A | C | En stock | 79.18€ HTVA par 1 pièce En stock |
| 4107623 |
Réf. 4107623
Disjoncteur miniature 4P 20A courbe C iC60N A9F79420
|
4 | 20 A | C | En stock | 79.18€ HTVA par 1 pièce En stock |
| 4107624 |
Réf. 4107624
Disjoncteur modulaire 4P 25A courbe C iC60N A9F79425
|
4 | 25 A | C | En stock | 88.80€ HTVA par 1 pièce En stock |
| 4107625 |
Réf. 4107625
Disjoncteur miniature 4P 32A courbe C A9F79432
|
4 | 32 A | C | En stock | 79.33€ HTVA par 1 pièce En stock |
| 4107626 |
Réf. 4107626
Disjoncteur tétrapolaire 40A courbe C iC60N A9F79440
|
4 | 40 A | C | En stock | 105.37€ HTVA par 1 pièce En stock |
| 4107627 |
Réf. 4107627
Disjoncteur 4 pôles 50A courbe C iC60N A9F79450
|
4 | 50 A | C | En stock | 160.17€ HTVA par 1 pièce En stock |
| 4107628 |
Réf. 4107628
Disjoncteur miniature 4P 63A courbe C Acti9 iC60N A9F79463
|
4 | 63 A | C | En stock | 163.63€ HTVA par 1 pièce En stock |
| 4107729 |
Réf. 4107729
Disjoncteur miniature 1P 6A courbe B iC60N A9F78106
|
1 | 6 A | B | En stock | 27.38€ HTVA par 1 pièce En stock |
| 4107730 |
Réf. 4107730
Disjoncteur miniature 1P 10A courbe B iC60N A9F78110
|
1 | 10 A | B | En stock | 26.33€ HTVA par 1 pièce En stock |
| 4107732 |
Réf. 4107732
Disjoncteur miniature 1P 20A courbe B A9F78120
|
1 | 20 A | B | En stock | 28.18€ HTVA par 1 pièce En stock |
| 4107738 |
Réf. 4107738
Disjoncteur miniature 2P 6A courbe B iC60N A9F78206
|
2 | 6 A | B | En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107739 |
Réf. 4107739
Disjoncteur miniature 2P 10A courbe B A9F78210
|
2 | 10 A | B | En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107740 |
Réf. 4107740
Disjoncteur miniature 2 pôles 16A courbe B A9F78216
|
2 | 16 A | B | En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107741 |
Réf. 4107741
Disjoncteur modulaire iC60N 2P 20A courbe B A9F78220
|
2 | 20 A | B | En stock | 55.64€ HTVA par 1 pièce En stock |
| 4107748 |
Réf. 4107748
Disjoncteur tripolaire 10A courbe B iC60N A9F78310
|
3 | 10 A | B | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107749 |
Réf. 4107749
Disjoncteur miniature tripolaire 16A courbe B A9F78316
|
3 | 16 A | B | En stock | 81.21€ HTVA par 1 pièce En stock |
| 4107757 |
Réf. 4107757
Disjoncteur miniature 4P 10A courbe B A9F78410
|
4 | 10 A | B | En stock | 130.09€ HTVA par 1 pièce En stock |
| 4107758 |
Réf. 4107758
Disjoncteur miniature 4 pôles 16A courbe B A9F78416
|
4 | 16 A | B | En stock | 124.27€ HTVA par 1 pièce En stock |
| 4107759 |
Réf. 4107759
Disjoncteur miniature 4P 20A courbe B iC60N A9F78420
|
4 | 20 A | B | En stock | 131.83€ HTVA par 1 pièce En stock |
| 4107760 |
Réf. 4107760
Disjoncteur modulaire 4P 25A courbe B iC60N A9F78425
|
4 | 25 A | B | En stock | 128.58€ HTVA par 1 pièce En stock |
| 4107761 |
Réf. 4107761
Disjoncteur modulaire 4 pôles 32A courbe B A9F78432
|
4 | 32 A | B | En stock | 126.76€ HTVA par 1 pièce En stock |
| 4107762 |
Réf. 4107762
Disjoncteur 4P 40A courbe B iC60N A9F78440
|
4 | 40 A | B | En stock | 157.95€ HTVA par 1 pièce En stock |
| 4107764 |
Réf. 4107764
Disjoncteur modulaire 4 pôles 63A courbe B A9F78463
|
4 | 63 A | B | En stock | 275.39€ HTVA par 1 pièce En stock |
| 6033898 |
Réf. 6033898
Disjoncteur modulaire 1P+N 16A courbe C A9F79616
|
— | — | — | En stock | 34.61€ HTVA par 1 pièce En stock |
| 6033901 |
Réf. 6033901
Disjoncteur modulaire 1P+N 32A courbe C iC60N A9F79632
|
2 | 32 A | C | Sur commande | 45.77€ HTVA par 1 pièce Sur commande |
Disjoncteur miniature 1P 6A courbe C pour la protection des circuits terminaux
Ce disjoncteur miniature 1P 6A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son calibre 6 A convient particulièrement aux départs nécessitant une protection précise, avec un comportement de déclenchement de courbe C adapté aux circuits présentant un courant d’appel modéré.
Format unipolaire compact pour intégration en tableau modulaire
Avec 1 pôle protégé et une largeur de 1 module, ce disjoncteur s’intègre facilement dans les coffrets et armoires électriques à espace optimisé. Le montage sur rail DIN simplifie l’installation dans les tableaux modulaires, tout en permettant une organisation claire des protections. Son format compact en fait un choix pertinent pour les installations où chaque emplacement compte.
Pouvoir de coupure adapté à une protection efficace en basse tension
Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V, avec un Icu de 10 kA selon IEC 60947-2 à 230 V. Il convient ainsi à la protection de circuits en basse tension nécessitant un appareil modulaire capable de gérer efficacement les défauts de court-circuit. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut.
Courbe C et déclenchement thermique-magnétique pour usages courants
La courbe de déclenchement C permet de protéger des circuits usuels tout en tolérant les pointes de courant transitoires modérées, fréquentes au démarrage de certains équipements. La technologie de déclenchement thermique-magnétique assure une double fonction essentielle : protection contre les surcharges prolongées et réaction rapide en cas de court-circuit. Ce fonctionnement apporte une réponse adaptée aux besoins classiques de distribution électrique modulaire.
Raccordement pratique pour différentes sections de conducteurs
Ce disjoncteur accepte des conducteurs monofilaire de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son intégration dans de nombreuses configurations de câblage. Cette plage de raccordement permet de travailler aussi bien sur des circuits de faible section que sur des liaisons nécessitant une connexion plus robuste, selon les contraintes du tableau et de l’installation.
Caractéristiques électriques et environnementales pensées pour le tableau
Prévu pour une tension de dimensionnement de 230 V en AC/DC, ce disjoncteur présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil adapté aux environnements de distribution électrique modulaire. Son indice de protection IP20 correspond à un usage en tableau, avec installation dans une enveloppe adaptée.

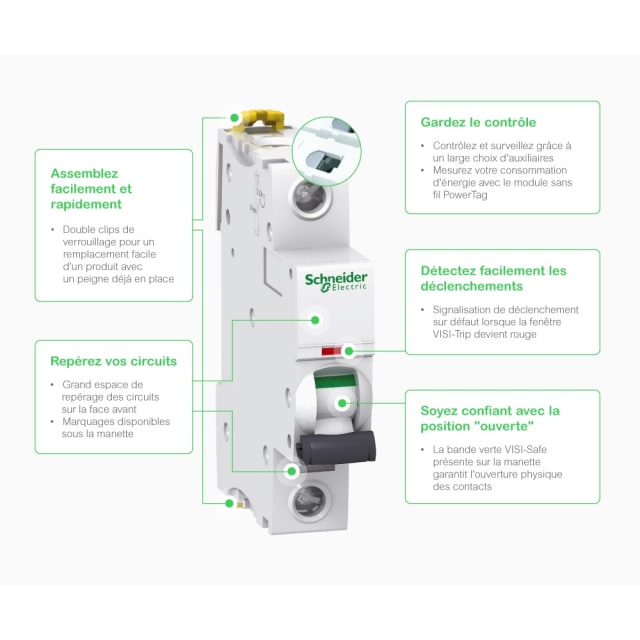

Confort d’exploitation et compatibilité avec accessoires de la gamme
Ce modèle peut recevoir des dispositifs supplémentaires, ce qui facilite son adaptation aux besoins d’exploitation, de signalisation ou de commande dans un tableau évolutif. Sa puissance dissipée de 1,3 W reste maîtrisée pour une intégration cohérente dans les ensembles modulaires. Pour l’installateur comme pour l’exploitant, ce disjoncteur 1P 6A Acti9 iC60 constitue une solution lisible, compacte et technique pour la protection des départs électriques.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 1 |
| Courant nominal | 6 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 1 |
| Largeur en unités de division | 1 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 0 kA |
| Tension de dimensionnement | 230 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 0 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 10 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 1.3 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,1103 kg |
Produits de la même série que le produit consulté
Le disjoncteur Acti9 iC60 A9F79106 peut-il être installé sur un rail DIN dans un tableau modulaire ?
Oui. C’est un disjoncteur modulaire 1 module conçu pour le montage sur rail DIN dans un tableau électrique. Il s’intègre donc aux tableaux, protections et distributions électriques prévus pour cette gamme.
Peut-on ajouter des accessoires sur ce disjoncteur miniature 1P 6 A ?
Oui, cette référence est prévue pour accepter des dispositifs supplémentaires compatibles de la gamme Acti9 iC60, selon l’équipement souhaité.
Ce disjoncteur 1P 6 A convient-il pour remplacer une ancienne référence Schneider équivalente ?
Oui, la référence A9F79106 est bien donnée comme la remplaçante / équivalente de certaines anciennes références 1P 6 A de la gamme iC60N, notamment A9F74106. Il faut toutefois vérifier la version exacte avant remplacement.
Quel type de maintenance ou de vérification faut-il prévoir après installation ?
Comme pour tout disjoncteur modulaire, il faut surtout vérifier le bon serrage des conducteurs, le bon repérage dans le tableau et le déclenchement correct en cas de défaut. Une vérification périodique de l’état visuel et du serrage est recommandée.
Ce disjoncteur peut-il être utilisé dans une installation domestique ou tertiaire ?
Oui, il est destiné aux tableaux de distribution et de protection électriques, ce qui le rend adapté aux installations domestiques et tertiaires compatibles avec ce type de matériel modulaire.
Est-il nécessaire de couper l’alimentation avant de le remplacer ?
Oui, impérativement. Le remplacement ou le câblage d’un disjoncteur doit toujours se faire hors tension, avec consignation de l’installation si nécessaire, afin d’éviter tout risque d’électrocution ou d’arc électrique.
