Relais interface 1 contact inverseur 24 V DC RSL1AB4BD

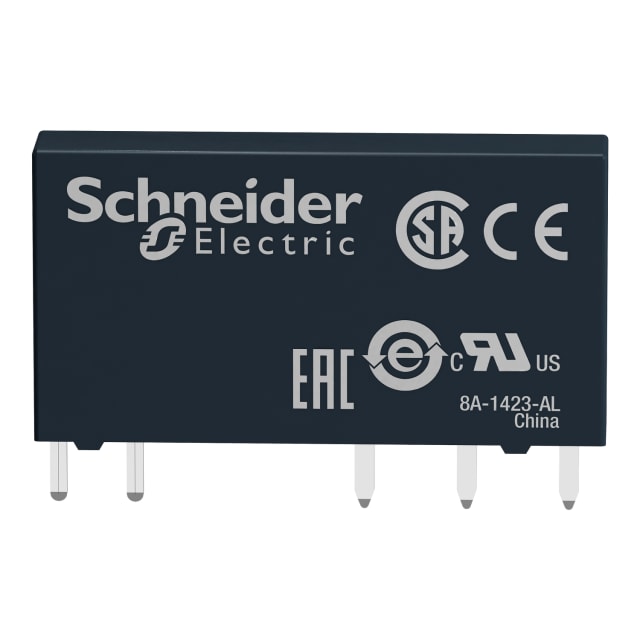

Relais d’interface Schneider Automation RSL1AB4BD : une solution compacte et fiable pour vos automatismes

Le Schneider Automation RSL1AB4BD est un relais d’interface industriel conçu pour faciliter l’interfaçage entre un circuit de commande en 24 V DC et une charge à commutation 6 A. Appartenant à la série Harmony Electromechanical Relays, il s’adresse aux installations où la compacité, la fiabilité de commutation et la simplicité de maintenance sont essentielles.

Grâce à son format particulièrement étroit, ce relais contribue à optimiser l’encombrement dans les armoires et coffrets électriques. Il permet de conserver une architecture propre, lisible et plus facile à faire évoluer, tout en offrant une solution adaptée aux fonctions d’automatisation, de signalisation et d’interface entre équipements de commande.

Les avantages du relais Schneider RSL1AB4BD

Format compact : largeur de seulement 5 mm pour gagner de la place dans les tableaux et armoires. Commande en 24 V DC : adapté aux circuits de commande en courant continu. Courant nominal 6 A : convient à de nombreuses applications d’interface et de pilotage. 1 contact commutateur : une configuration simple pour des fonctions de commande ciblées. Contacts guidés de force : un atout pour les applications nécessitant une logique de contact fiable. Bornes amovibles : facilitent l’installation, le remplacement et la maintenance. Montage pratique : format pensé pour une intégration rapide sur socle compatible selon l’équipement utilisé.

À quoi sert ce relais d’interface ?

Le relais d’interface joue un rôle intermédiaire entre un organe de commande et un circuit de puissance ou de signalisation. Il permet d’isoler et de répartir les fonctions de commande tout en améliorant la souplesse de l’installation. Ce type de composant est particulièrement apprécié dans les systèmes automatisés, les coffrets de contrôle, les machines industrielles et les armoires de distribution.

Le Schneider RSL1AB4BD est pensé pour compléter efficacement les fonctions des automates et des systèmes de commande câblés. Il s’intègre facilement dans les architectures où l’on recherche un relais discret, robuste et simple à identifier.

Caractéristiques techniques principales

Référence fabricant : RSL1AB4BD Référence commerciale : 4264495 GTIN / EAN : 3606480077975 Série : Harmony Electromechanical Relays Tension de commande : 24 V DC Courant nominal : 6 A Nombre de contacts commutateurs : 1 Type de relais : monostable Polarisation : non polarisé Bornes : amovibles Raccordement électrique : connections à languettes Contacts guidés de force : oui Largeur : 5 mm Hauteur : 28 mm Profondeur : 18,5 mm Indice de protection : IP40 Catégorie de relais selon IEC 61810-7 : RT I

Installation et intégration dans vos armoires électriques

Ce relais s’intègre dans les environnements de câblage où l’on recherche une solution simple, peu encombrante et efficace. Son format fin est particulièrement intéressant dans les armoires compactes ou les ensembles comportant de nombreux points de commande. Les bornes amovibles facilitent les opérations de câblage et peuvent simplifier les interventions de maintenance ou de remplacement.

La connectique à languettes permet une intégration pratique dans les montages adaptés à ce type de relais. Avant installation, il convient de vérifier la compatibilité avec le socle ou le support prévu dans votre configuration, car le produit est indiqué comme non fourni avec socle.

Pour quelles applications choisir ce relais ?

Le Schneider Automation RSL1AB4BD est particulièrement adapté aux applications suivantes : armoires et coffrets d’automatisme ; interfaçage entre commande et signalisation ; pilotage de fonctions auxiliaires dans les machines industrielles ; complément de sortie pour automates et systèmes câblés ; installations où le gain de place est un critère déterminant.

Points de vigilance avant commande

Vérifiez bien la tension de commande 24 V DC pour correspondre à votre circuit. Assurez-vous que le courant nominal de 6 A est compatible avec l’usage prévu. Contrôlez la présence ou non du socle dans votre installation, le relais étant indiqué comme sans socle . Confirmez la compatibilité mécanique et électrique avec votre support, votre câblage et votre armoire. Considérez l’environnement d’utilisation et l’indice IP40 pour vérifier l’adéquation au montage prévu.

Un choix professionnel pour des installations propres et durables

Avec son encombrement réduit, sa conception orientée fiabilité et ses caractéristiques adaptées aux besoins courants de l’automatisation, le Schneider RSL1AB4BD répond aux attentes des installateurs, mainteneurs et intégrateurs à la recherche d’un relais d’interface sérieux et efficace. Il permet de structurer les circuits de commande avec davantage de clarté tout en limitant la place occupée dans le coffret.

Pour un projet neuf comme pour une maintenance, cette référence constitue une solution pertinente lorsque vous recherchez un relais compact, cohérent avec les standards industriels Schneider et adapté aux applications de commande en 24 V DC.
