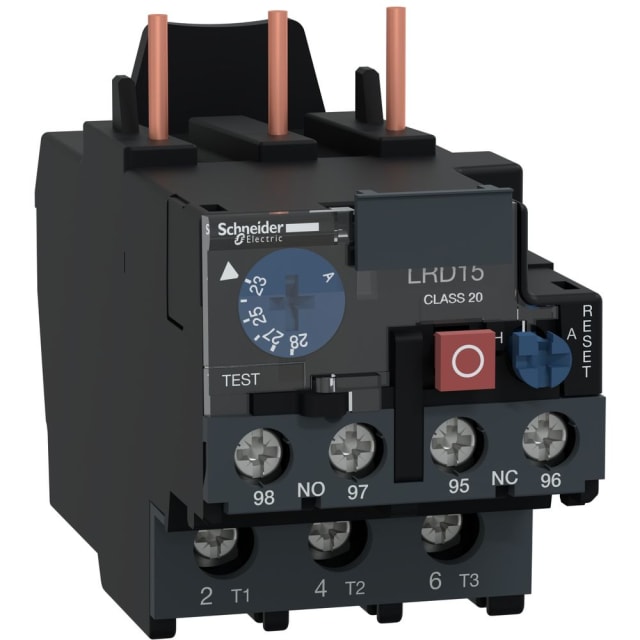

Relais thermique moteur TeSys 23-28 A classe 20 LRD1530

Relais thermique moteur TeSys 23-28 A classe 20 pour protection de moteurs triphasés

Ce relais thermique moteur TeSys en plage réglable 23 à 28 A est conçu pour la protection des moteurs triphasés contre les surcharges, avec détection différentielle et sensibilité au défaut de phase. Sa classe de déclenchement 20 le rend particulièrement adapté aux applications nécessitant un temps de démarrage plus long qu’un relais standard, tout en maintenant une protection précise du moteur et de son circuit de commande.

Réglage thermique précis pour adapter la protection à l’intensité du moteur

La plage de réglage 23…28 A permet d’ajuster finement le seuil de protection selon le courant nominal du moteur installé. Ce réglage contribue à limiter les déclenchements inadaptés tout en protégeant efficacement les enroulements contre les échauffements dus aux surcharges prolongées. Le cadran de réglage reste simple à exploiter en maintenance comme en mise en service.

Classe 20 adaptée aux démarrages plus exigeants

Grâce à sa classe de déclenchement 20, ce relais de surcharge thermique convient aux moteurs dont le courant de démarrage ou l’inertie imposent une temporisation plus large avant déclenchement. C’est une solution pertinente pour des départs moteurs industriels où une protection trop rapide pourrait pénaliser l’exploitation. Vous conservez ainsi une protection cohérente avec les contraintes réelles de démarrage.

Montage direct avec contacteurs compatibles et intégration en armoire

Ce modèle est prévu pour un montage adossable directement sous contacteur compatible, ce qui facilite la constitution d’un ensemble de commande moteur compact. Il peut également être intégré sur rail DIN ou en fixation vissée avec les accessoires adaptés lorsque l’implantation du coffret l’exige. Ce format est recherché pour les armoires industrielles où l’optimisation de l’encombrement et la clarté du câblage sont essentielles.

Raccordement à vis et contacts auxiliaires pour retour d’état

Le raccordement principal à vis permet un câblage net et sûr en environnement industriel. Le relais intègre en plus 2 contacts auxiliaires, avec 1 contact à fermeture et 1 contact à ouverture, utiles pour la signalisation de défaut, le report d’information vers l’automatisme ou l’asservissement de la commande. Cette configuration facilite l’intégration dans un circuit de protection moteur avec remontée d’état claire.

Réarmement, test et exploitation pratique au quotidien

Le relais dispose d’un dispositif de réinitialisation avec mode automatique, complété par un bouton-poussoir dédié. Cette conception simplifie les opérations d’exploitation selon l’architecture du départ moteur et les habitudes de maintenance. La présence des fonctions de test, d’arrêt et d’indication mécanique de déclenchement améliore également le diagnostic rapide en façade, sans démontage inutile.

Protection moteur jusqu’à 690 V et usage en commande industrielle

Avec une tension maximale de service assignée atteignant 690 V, ce relais thermique s’intègre dans de nombreuses architectures de commande moteur en environnement industriel. Il est destiné à la protection thermique des départs moteurs en association avec contacteur, notamment sur des ensembles de variation et commande moteur, machines, convoyage, pompage, ventilation ou automatisme de puissance.

Un choix pertinent pour les ensembles TeSys de commande moteur

Ce relais de surcharge thermique de la gamme TeSys Deca répond aux besoins des professionnels recherchant une protection moteur réglable, une intégration simple dans les départs moteurs et une exploitation lisible en façade. Pour une armoire neuve comme pour un remplacement ciblé, il constitue une solution adaptée lorsque la plage 23 à 28 A et la classe 20 correspondent précisément aux caractéristiques du moteur à protéger.
