Relais thermique moteur TeSys 23-32A classe 10A LRD32

Relais thermique moteur TeSys 23-32A pour protection précise des départs moteurs

Le relais thermique moteur TeSys LRD32 est conçu pour la protection des moteurs triphasés contre les surcharges, les démarrages trop longs et la perte de phase. Sa plage de réglage thermique de 23 à 32 A permet d’ajuster finement la protection au courant nominal du moteur afin d’améliorer la sélectivité du départ moteur. Sa classe de déclenchement 10A le rend particulièrement adaptée aux applications courantes nécessitant une protection rapide et cohérente avec les régimes de démarrage standards.

Plage de réglage 23 à 32 A adaptée aux moteurs jusqu’à 15 kW à 400 V

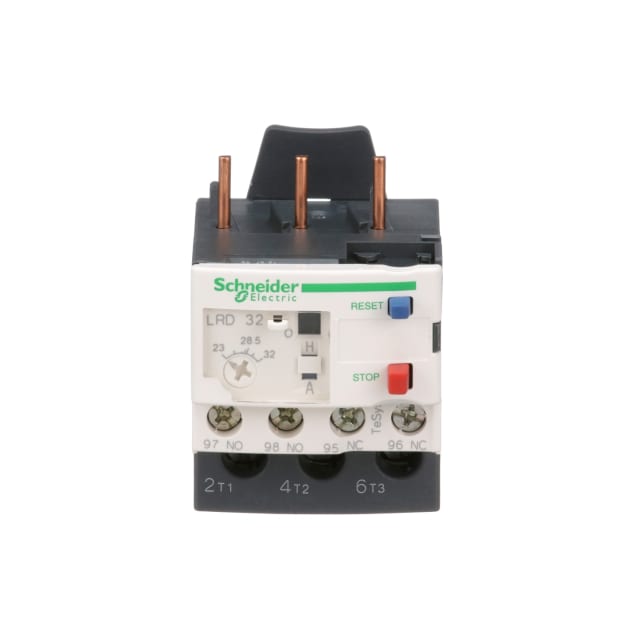

Avec son domaine de courant réglable de 23 à 32 A, ce relais de surcharge thermique convient aux ensembles de commande moteur nécessitant un calibre intermédiaire élevé, notamment pour des moteurs triphasés pouvant atteindre 15 kW sous 400 V selon la configuration de départ. Le réglage en façade par cadran facilite l’adaptation au moteur installé, tout en limitant les erreurs de paramétrage lors de la mise en service ou du remplacement.

Montage direct sur contacteur pour une intégration simple en armoire

Ce modèle est prévu pour un montage adossable directement, ce qui permet son association avec les contacteurs compatibles de la gamme TeSys Deca. Cette conception simplifie la réalisation d’un départ moteur compact et rationnel, avec un encombrement réduit dans l’armoire. Lorsque l’installation l’exige, le relais peut également être mis en œuvre en montage séparé avec les accessoires adaptés, ce qui apporte plus de souplesse pour l’implantation et le câblage des organes de commande.

Raccordement à vis et contacts auxiliaires intégrés pour le câblage de commande

Le raccordement principal à vis convient aux environnements industriels où l’on recherche un serrage franc et une maintenance claire. Le relais intègre en plus deux contacts auxiliaires de signalisation, avec 1 contact à fermeture et 1 contact à ouverture. Cette configuration permet de remonter l’information de défaut, d’autoriser une chaîne de commande, de piloter un voyant ou d’interfacer le relais avec un automatisme sans ajouter immédiatement de bloc auxiliaire complémentaire.

Réarmement manuel ou automatique selon le besoin de l’application

Le TeSys LRD32 dispose d’une fonction de réinitialisation automatique ainsi que d’un bouton-poussoir de réinitialisation automatique, avec sélecteur de mode manuel/automatique sur l’appareil. Cette polyvalence est utile pour adapter le comportement du départ moteur aux contraintes d’exploitation : redémarrage contrôlé par l’opérateur sur certaines machines, ou retour en service automatique dans des séquences de fonctionnement prévues à cet effet. Un dispositif de test et un indicateur de déclenchement facilitent également les opérations de contrôle et de diagnostic.

Protection différentielle avec détection de défaut de phase

Au-delà de la simple surcharge, ce relais thermique assure une protection différentielle capable de réagir en cas de perte de phase, situation critique pour les moteurs triphasés. Cette fonction contribue à limiter les échauffements anormaux du moteur et à mieux sécuriser le départ électrique dans les applications industrielles et tertiaires techniques. C’est un point important pour les installations soumises à des variations de charge, à des conditions de démarrage répétées ou à des réseaux exposés à des défauts partiels.

Utilisation sur circuits jusqu’à 690 V avec protection des réglages

Sa tension maximale de service assignée atteint 690 V, ce qui permet son intégration dans de nombreuses architectures de commande moteur basse tension. Le relais est équipé d’un capot transparent protégeant le réglage, avec possibilité de verrouillage par scellement, afin d’éviter les modifications involontaires du calibre en exploitation. Cette disposition est particulièrement appréciée dans les tableaux où plusieurs intervenants peuvent accéder au matériel et où la stabilité du réglage conditionne la bonne protection du moteur.

Relais de surcharge thermique TeSys Deca pensé pour les ensembles de commande moteur

Issu de la série TeSys Deca overload relays, ce relais thermique moteur s’intègre naturellement dans les ensembles de variation et commande moteur, en neuf comme en maintenance. Il répond aux besoins des tableautiers, installateurs et services techniques recherchant un relais de surcharge thermique 23-32A avec classe 10A, contacts auxiliaires intégrés et montage direct sur contacteur. Pour l’achat d’un relais thermique moteur TeSys 23-32A classe 10A LRD32, il constitue une solution claire pour protéger un moteur, remonter l’information de défaut et conserver une architecture de commande compacte.
