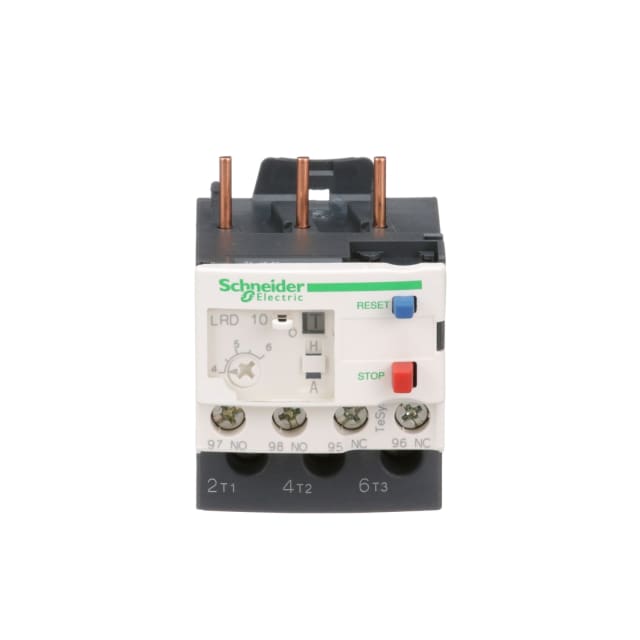

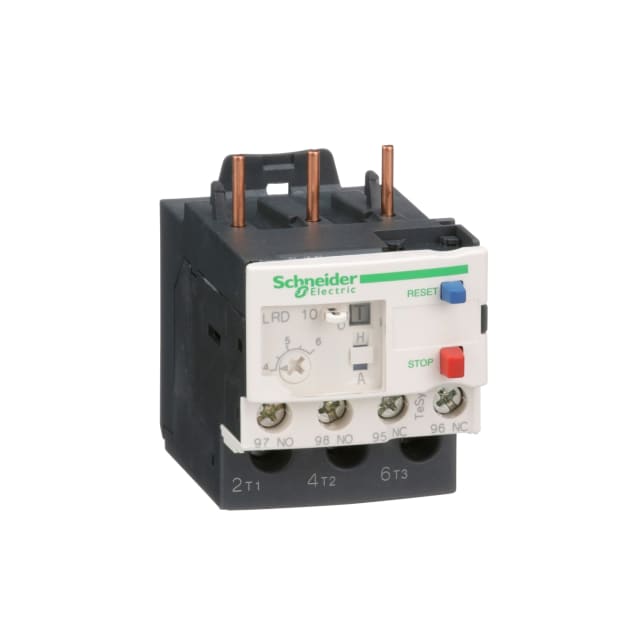

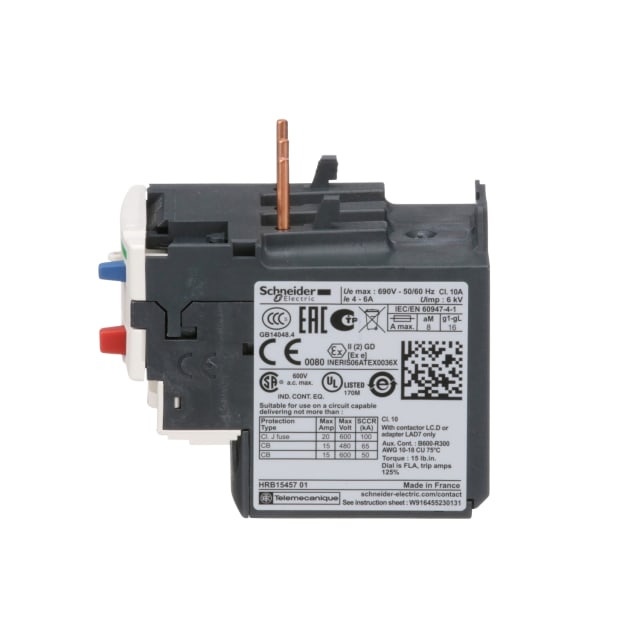

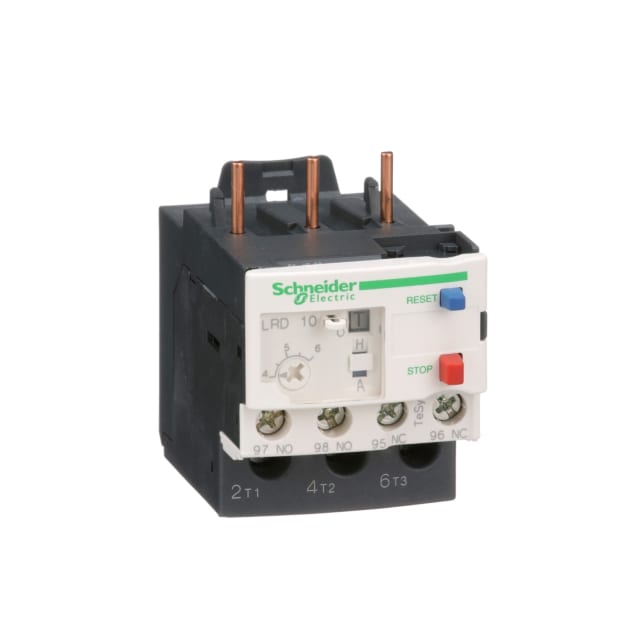

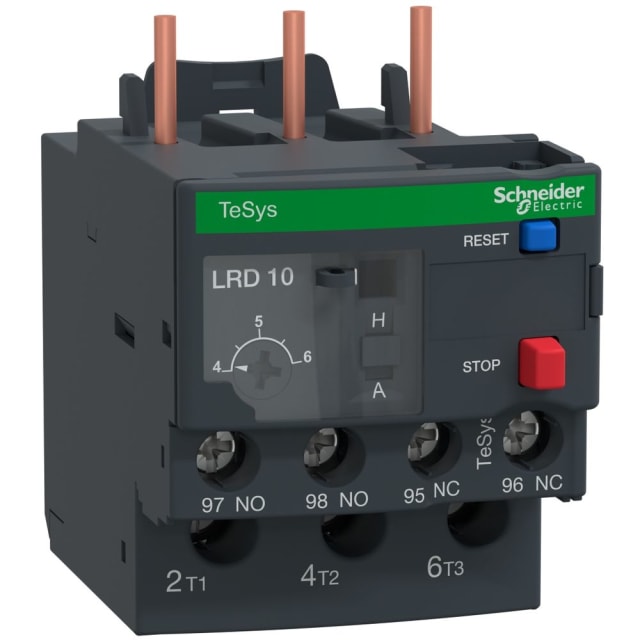

Relais thermique moteur TeSys 4-6 A classe 10A LRD10

Protection thermique moteur 4 à 6 A pour départs moteurs triphasés

Ce relais thermique moteur TeSys LRD est conçu pour la protection contre les surcharges des moteurs triphasés avec une plage de réglage de 4 à 6 A. Son déclenchement de classe 10A convient aux applications de démarrage moteur usuelles, avec une réponse adaptée pour limiter l’échauffement excessif du moteur tout en conservant une exploitation stable du départ moteur.

Détection de surcharge et sensibilité au défaut de phase

Ce modèle fonctionne comme relais de surcharge thermique différentiel, ce qui lui permet de contribuer à la protection du moteur en cas de surcharge prolongée mais aussi en présence d’un défaut de phase. Cet atout est particulièrement utile sur les installations de commande moteur où une perte de phase peut provoquer une montée en température rapide et des contraintes importantes sur le bobinage.

Réglage précis et exploitation simple en maintenance

La molette de réglage thermique permet d’ajuster précisément le calibre dans la plage 4…6 A selon le courant nominal du moteur à protéger. Le relais intègre également un dispositif de réinitialisation avec sélection manuelle ou automatique, ainsi qu’un bouton de réarmement. Cette configuration facilite les opérations de remise en service et l’adaptation du comportement du départ moteur selon les exigences de l’installation et de l’exploitation.

Montage direct sur contacteur ou en installation séparée

Le relais est prévu pour un montage adossable directement, ce qui simplifie l’intégration dans une chaîne de commande moteur compacte. Il peut être monté directement sous certains contacteurs de la gamme compatible, ou être installé séparément sur rail DIN ou par fixation à vis avec les accessoires adaptés. Cette souplesse de montage aide à optimiser l’encombrement dans l’armoire et la logique d’implantation du coffret.

Raccordement à vis et signalisation par contacts auxiliaires

Le raccordement principal à vis convient aux environnements industriels recherchant un serrage franc et une connexion simple à contrôler lors du câblage ou des opérations de maintenance. Le relais dispose en outre de deux contacts auxiliaires intégrés, 1 contact NO et 1 contact NC, utiles pour la signalisation d’état, le report de défaut ou l’interaction avec le circuit de commande lors d’un déclenchement thermique.

Conçu pour les circuits jusqu’à 690 V

Avec une tension maximale d’utilisation assignée de 690 V, ce relais thermique s’intègre dans de nombreuses architectures de commande et de protection moteur. Il convient particulièrement aux ensembles associant contacteur et protection thermique sur machines, convoyeurs, pompes, ventilateurs et autres équipements entraînés par moteur nécessitant une protection calibrée et lisible.

Un choix pertinent pour les ensembles TeSys Deca

Issu de la série TeSys Deca overload relays, ce relais thermique s’intègre naturellement dans les ensembles de variation et commande moteur de la famille TeSys. Pour l’installateur comme pour le mainteneur, il permet de constituer un départ moteur cohérent, avec réglage visible, test de déclenchement et repérage clair de la fonction de protection au sein de l’armoire électrique.
