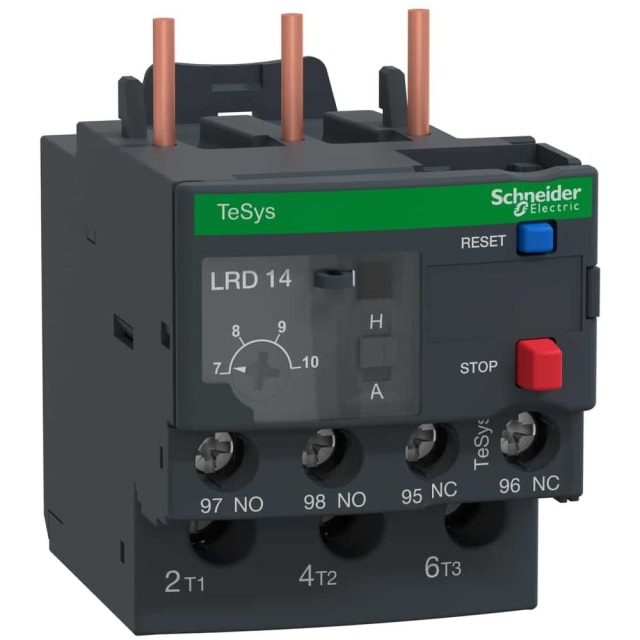

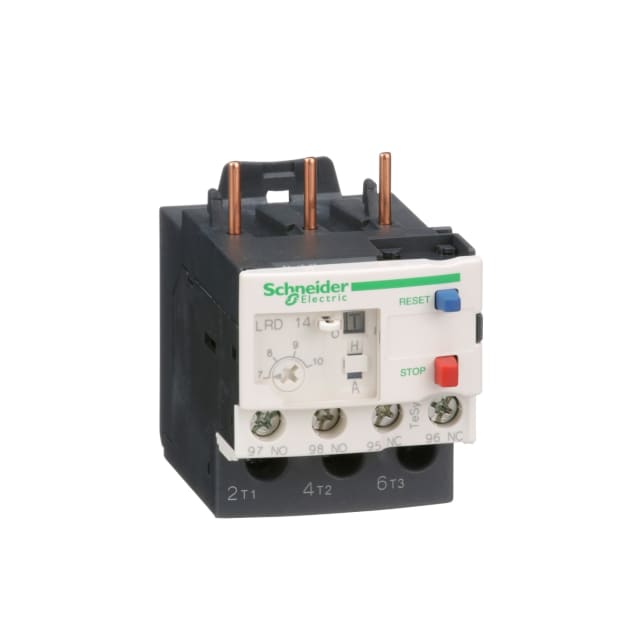

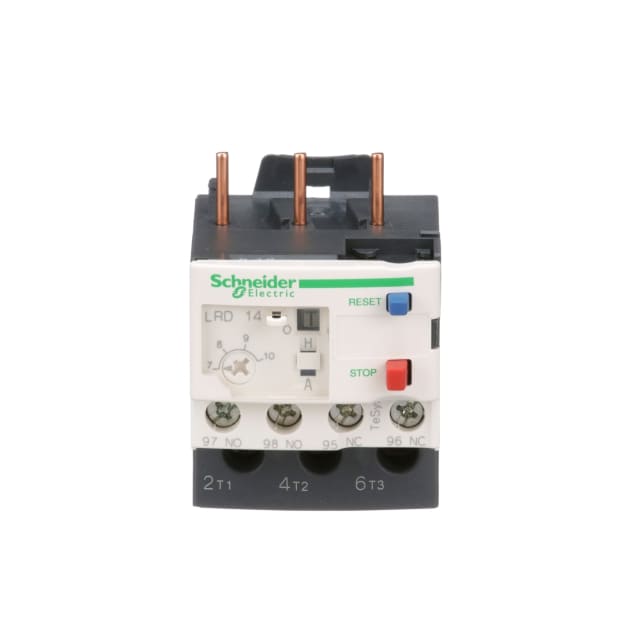

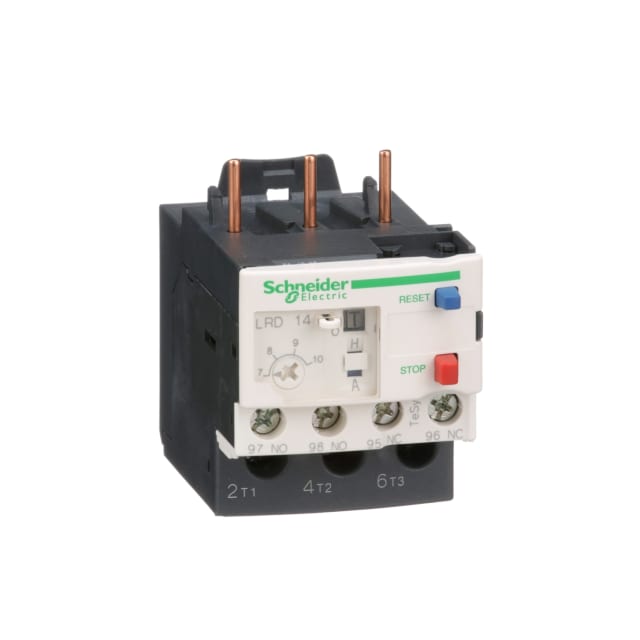

Relais thermique moteur TeSys 7-10 A classe 10A LRD14

Protection thermique réglable pour moteurs triphasés de 7 à 10 A

Ce relais thermique moteur TeSys LRD14 est conçu pour la protection contre les surcharges des moteurs triphasés avec une plage de réglage de 7 à 10 A. Ce réglage permet d’adapter précisément la protection au courant nominal du moteur afin de limiter les échauffements anormaux et les déclenchements inadaptés. Sa classe de déclenchement 10A convient aux applications moteur courantes nécessitant une réponse maîtrisée au démarrage tout en assurant une coupure efficace en cas de surcharge prolongée.

Montage direct sous contacteur pour un ensemble de commande compact

Le format adossable directement facilite l’intégration du relais dans un départ moteur compact. Il se monte sous les contacteurs compatibles de la gamme TeSys Deca, ce qui simplifie la réalisation d’un ensemble contacteur + relais thermique cohérent et lisible dans l’armoire. Cette implantation permet de gagner de la place, de rationaliser le câblage de puissance et de conserver une architecture claire pour la maintenance ou le remplacement.

Détection de surcharge et de défaut de phase pour une meilleure sécurité moteur

Au-delà de la surcharge thermique, ce modèle intègre une fonction différentielle avec sensibilité à la perte de phase. C’est un point important pour la protection des moteurs triphasés, car un fonctionnement sur phase manquante peut provoquer une surchauffe rapide et des contraintes importantes sur l’installation. Ce relais contribue ainsi à préserver le moteur lors des déséquilibres d’alimentation ou des défauts d’exploitation pouvant passer inaperçus sans protection dédiée.

Commande, test et réarmement pensés pour l’exploitation

Le relais dispose d’un réarmement manuel ou automatique selon le mode d’utilisation retenu. La présence d’un bouton de réinitialisation automatique et d’une fonction de test permet de simuler un déclenchement pour vérifier le comportement de la chaîne de commande et de signalisation. En pratique, cela facilite les opérations de mise en service, de contrôle périodique et de diagnostic, tout en apportant plus de souplesse selon le niveau d’automatisation souhaité sur l’équipement.

Signalisation simple des défauts grâce aux contacts auxiliaires intégrés

Avec 1 contact auxiliaire à fermeture et 1 contact auxiliaire à ouverture, ce relais thermique permet de remonter facilement l’état de déclenchement vers un circuit de commande, un voyant, une alarme ou une entrée d’automate. Cette configuration est particulièrement utile pour interdire un redémarrage intempestif, confirmer un défaut au pupitre ou intégrer la protection moteur dans une logique de supervision plus complète sans ajout d’accessoires de base pour la signalisation.

Raccordement à vis et usage adapté aux environnements de commande moteur

Le raccordement principal par vis est apprécié dans les montages industriels pour sa tenue mécanique et sa simplicité de mise en œuvre. Ce type de connexion convient bien aux départs moteurs câblés en coffret ou en armoire, notamment lorsque l’on recherche un serrage net et un repérage facile des conducteurs. Avec une tension maximale de service assignée de 690 V, ce relais s’intègre dans de nombreuses architectures de commande moteur basse tension nécessitant une protection thermique dédiée.

Un choix pertinent pour les ensembles TeSys Deca orientés maintenance et continuité d’exploitation

Ce relais de surcharge thermique s’adresse aux intégrateurs, tableautiers et mainteneurs qui souhaitent conserver une solution claire, réglable et directement exploitable dans un ensemble de commande moteur. Son capot transparent de protection des réglages, sa visualisation d’état et ses fonctions de test et de réarmement en font un composant particulièrement adapté aux installations où l’identification rapide du défaut et la remise en service maîtrisée comptent autant que la protection du moteur elle-même.
