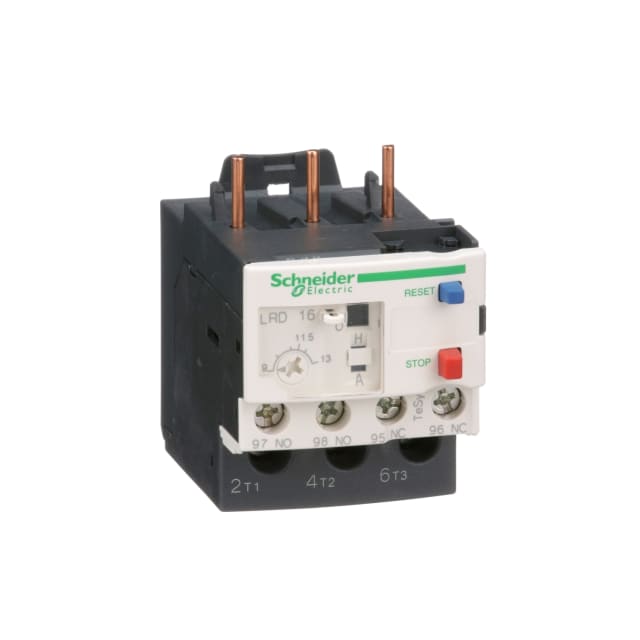

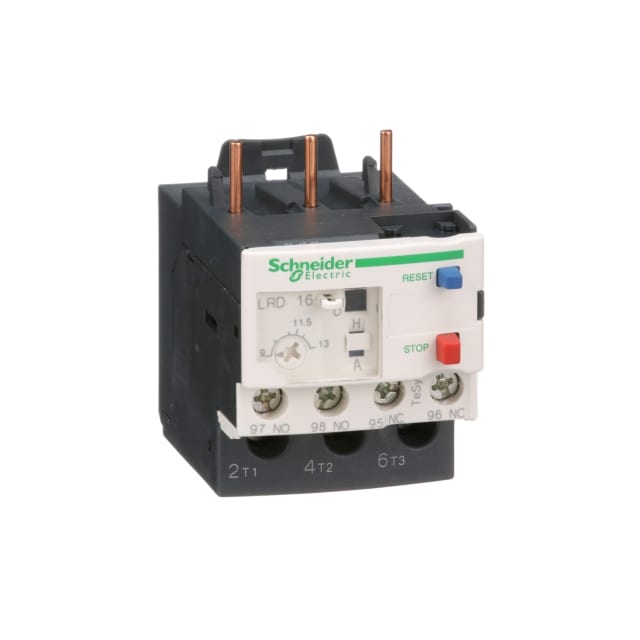

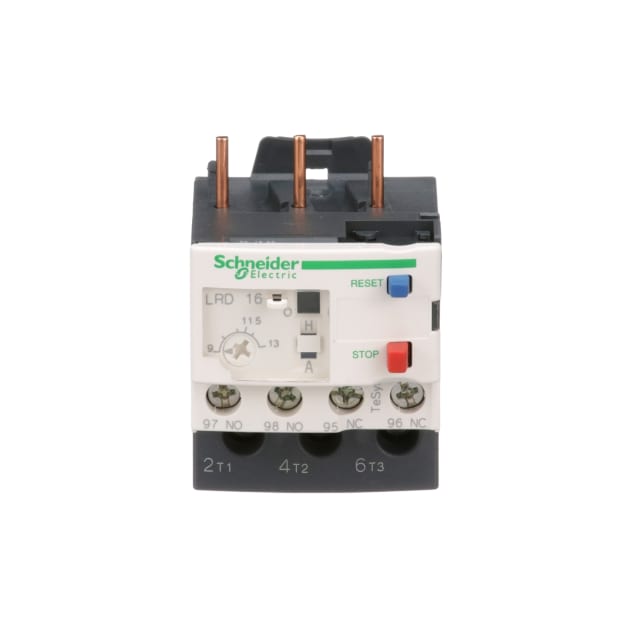

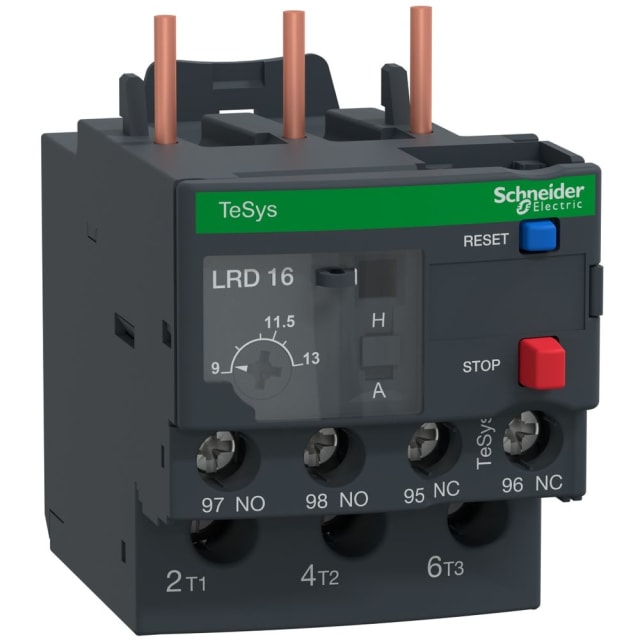

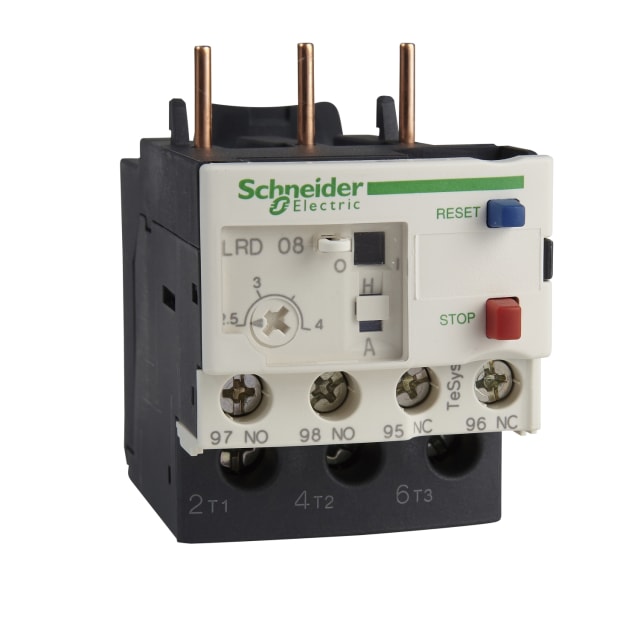

Relais thermique moteur TeSys LRD 9-13 A classe 10A LRD16

Relais thermique moteur TeSys LRD16 pour la protection des moteurs triphasés

Le relais thermique moteur TeSys LRD16 est conçu pour assurer la protection contre les surcharges des moteurs triphasés dans les ensembles de commande moteur. Sa plage de réglage de 9 à 13 A permet d’adapter précisément la protection au courant nominal du moteur, tandis que sa classe de déclenchement 10A convient aux applications standards de démarrage moteur. Ce modèle s’intègre dans la famille TeSys Deca et répond aux besoins des armoires industrielles recherchant une protection thermique lisible, simple à régler et compatible avec les montages de commande moteur courants.

Réglage thermique 9 à 13 A pour un ajustement précis à l’application

Le domaine de courant réglable de 9 à 13 A permet d’ajuster le seuil de protection au plus près des caractéristiques du moteur installé. Ce réglage précis aide à limiter les déclenchements inadaptés tout en protégeant efficacement le moteur en cas d’échauffement anormal lié à une surcharge. Pour l’exploitant ou l’installateur, cela facilite la mise en service et le dimensionnement dans les applications où la protection doit rester cohérente avec le courant réel du départ moteur.

Protection différentielle avec détection de défaut de phase

Ce relais thermique ne se limite pas à la surcharge classique : il intègre également une fonction différentielle avec sensibilité à la perte de phase. Cette caractéristique est particulièrement utile pour les moteurs triphasés exposés à un déséquilibre ou à une coupure de phase, situation pouvant provoquer une élévation rapide de la température et une détérioration du moteur. Dans une chaîne de commande, cette protection apporte une réponse adaptée aux défauts thermiques réellement rencontrés sur le terrain.

Montage direct sur contacteur ou installation séparée en coffret

Le LRD16 est prévu pour un montage adossable directement, ce qui simplifie l’intégration sous contacteur dans les ensembles compacts. Il peut être raccordé directement aux bornes inférieures de certains contacteurs tripolaires compatibles de la gamme TeSys Deca, ce qui permet de constituer un départ moteur propre et rationnel. Il accepte aussi une implantation sur rail DIN ou une fixation par vis lorsqu’une configuration séparée est souhaitée en coffret. Cette souplesse de montage facilite l’adaptation aux contraintes d’encombrement et d’architecture des tableaux.

Commande claire avec réarmement, test et signalisation locale

Pour l’exploitation et la maintenance, ce relais thermique moteur dispose d’un sélecteur de réarmement manuel ou automatique, avec fonction de réinitialisation automatique indiquée dans les données techniques. Un dispositif de test permet de simuler un déclenchement afin de valider le comportement de la chaîne de commande. Un indicateur mécanique de défaut améliore la lecture de l’état du relais en façade. L’ensemble rend les opérations de contrôle plus rapides lors de la mise en service, du diagnostic ou après un arrêt sur surcharge.

Contacts auxiliaires intégrés pour report d’état dans la commande

Le relais intègre 2 contacts auxiliaires, avec 1 contact à fermeture et 1 contact à ouverture. Cette configuration est particulièrement pratique pour remonter l’information de défaut, couper une commande ou assurer un report de signalisation vers un automate, un voyant ou un circuit de sécurité fonctionnelle selon l’architecture retenue. La présence native de ces contacts évite l’ajout systématique d’accessoires pour les besoins courants de signalisation d’état.

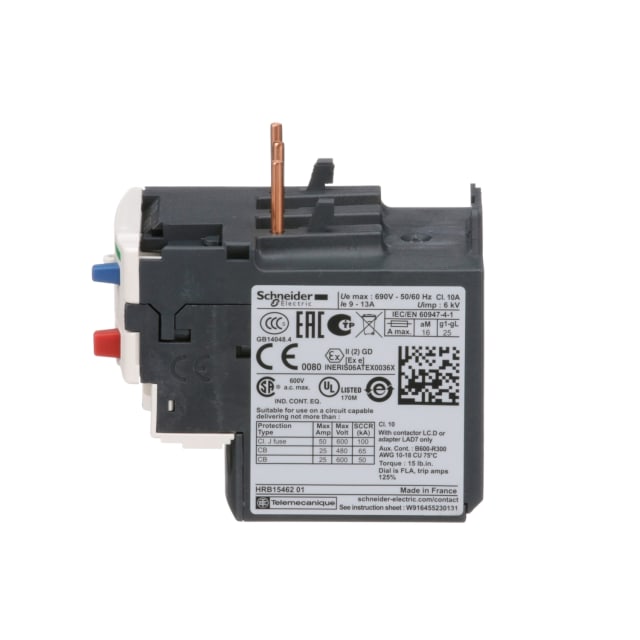

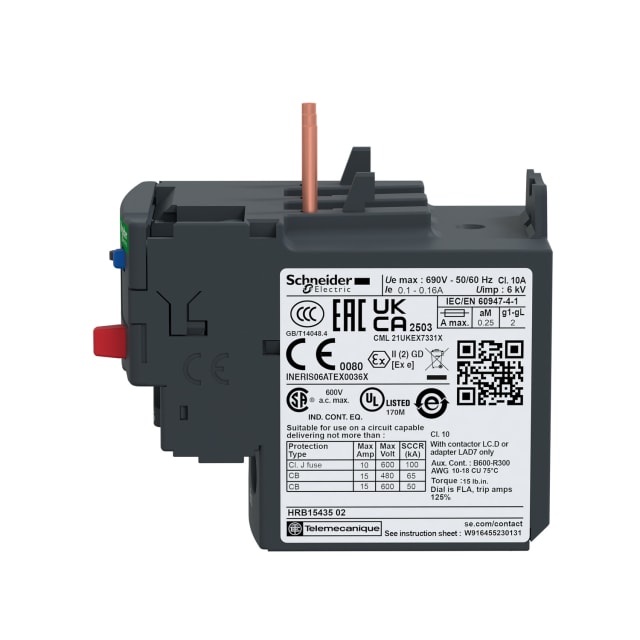

Raccordement à vis et tenue adaptée aux circuits jusqu’à 690 V

Le raccordement du câble principal s’effectue par connexion à vis, une solution appréciée pour obtenir un serrage net et adapté aux environnements de câblage industriel. La tension maximale de service assignée atteint 690 V, ce qui permet son intégration dans de nombreuses architectures de commande moteur. Le capot transparent de protection des réglages participe aussi à une exploitation plus maîtrisée en limitant les modifications involontaires du calibre après réglage.

Un choix pertinent pour les ensembles de variation et commande moteur

Dans les applications de variation et commande moteur, ce relais thermique TeSys LRD16 constitue une solution adaptée pour protéger un départ moteur tout en conservant une lecture simple des réglages et des états. Il convient particulièrement aux installateurs, tableautiers et services maintenance recherchant un relais de surcharge thermique compact, lisible et facile à intégrer dans un ensemble contacteur + protection thermique. Son positionnement dans la gamme TeSys Deca en fait un composant cohérent pour les montages industriels où la protection moteur doit rester précise, accessible et bien intégrée au coffret.
