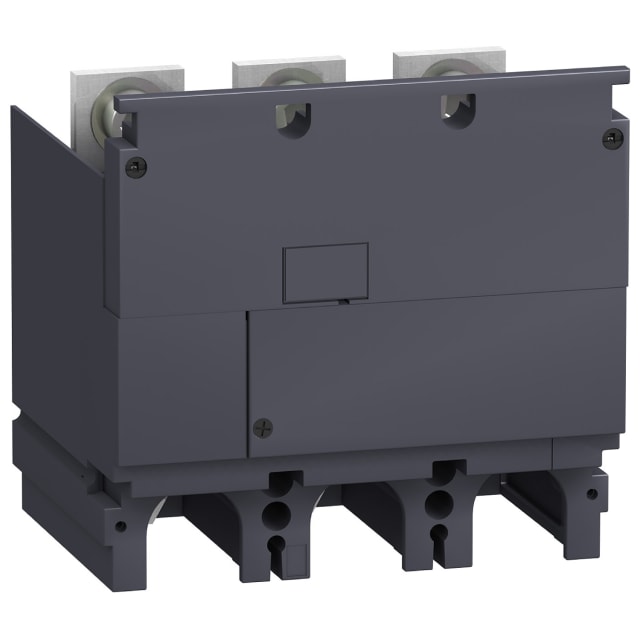

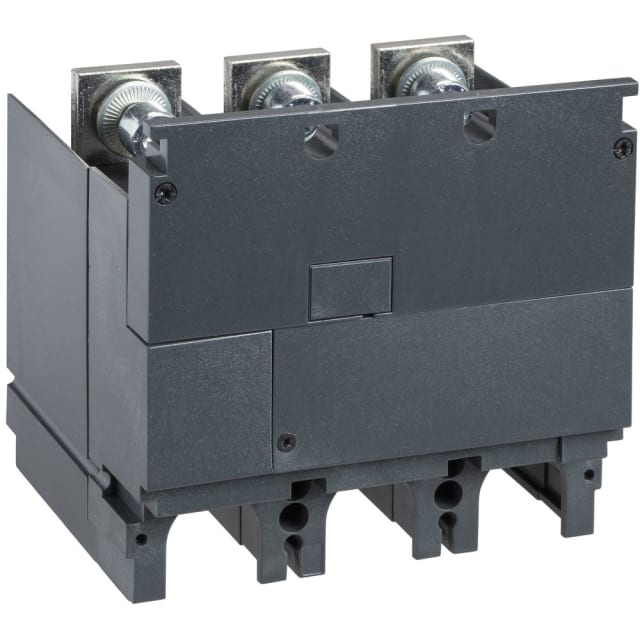

Transformateur de courant 400/5A 3 pôles NSX400 LV432653

Transformateur de courant 400/5A 3 pôles pour ComPacT NSX400/630

Ce transformateur de courant 400/5A 3 pôles est un module enfichable conçu pour les appareils ComPacT NSX400/630. Il se monte directement sur les bornes d’alimentation du disjoncteur côté aval afin d’assurer la transformation du courant pour les fonctions de mesure. Cette conception dédiée simplifie l’intégration dans un tableau électrique lorsque l’objectif est d’exploiter les informations de courant sans ajouter un montage externe plus encombrant.

Mesure précise pour supervision et comptage

Avec un courant primaire assigné de 400 A, un secondaire 5 A et une classe de précision 0,5, ce module convient aux applications de mesure nécessitant une lecture exploitable et stable. Sa puissance apparente secondaire de 2 VA permet d’alimenter la chaîne de mesure prévue tout en restant adaptée à une architecture de tableau orientée contrôle, suivi énergétique ou remontée d’informations vers un appareil de mesure numérique.

Version 3 pôles avec sortie de mesure de tension

Cette exécution 3 pôles intègre une sortie de mesure de tension en plus de la fonction transformateur de courant. Elle est particulièrement adaptée aux installations où l’on souhaite récupérer les grandeurs nécessaires à un équipement de mesure numérique directement depuis l’environnement du disjoncteur. C’est une solution cohérente pour structurer un départ de puissance avec une instrumentation plus propre et plus lisible dans le coffret.

Connexion directe avec appareils de mesure numériques

Le module est prévu pour la connexion directe d’appareils de mesure compatibles, notamment dans des configurations de type power meter. Il répond ainsi aux besoins de lecture des intensités sur un départ protégé ComPacT NSX, tout en facilitant la mise en œuvre d’une supervision locale ou centralisée. Pour l’intégrateur comme pour l’exploitant, cela permet de construire un tableau plus fonctionnel, mieux organisé et plus simple à exploiter au quotidien.

Montage adapté aux environnements de distribution électrique

Sa technologie de convertisseur de courant enfiché favorise une intégration soignée dans les ensembles de distribution. Le raccordement secondaire à vis apporte une connexion nette et adaptée aux usages de tableau. La présence de 3 entrées primaires confirme son adéquation avec les départs triphasés, tandis que la protection contre les contacts physiques participe à une intégration plus sécurisée dans l’appareillage.

Caractéristiques utiles pour le dimensionnement

Ce modèle étalonné présente une absorption de puissance de 2 W et une puissance secondaire apparente assignée de 2 VA. Ces valeurs sont importantes pour dimensionner correctement la partie mesure et conserver une installation cohérente avec les équipements associés. Le transformateur est ainsi pensé pour remplir sa fonction de mesure sur un disjoncteur NSX400/630 sans complexifier inutilement la conception de l’ensemble.

Un choix pertinent pour équiper un disjoncteur NSX400

Pour un tableau de distribution nécessitant une mesure de courant sur départ triphasé, ce transformateur de courant 400/5A 3 pôles constitue une solution dédiée à l’écosystème ComPacT NSX. Il convient particulièrement lorsque l’on recherche un accessoire de mesure intégré, compatible avec un disjoncteur boîtier moulé de la gamme, et capable de soutenir une architecture de comptage, de contrôle ou de suivi énergétique dans un encombrement maîtrisé.
