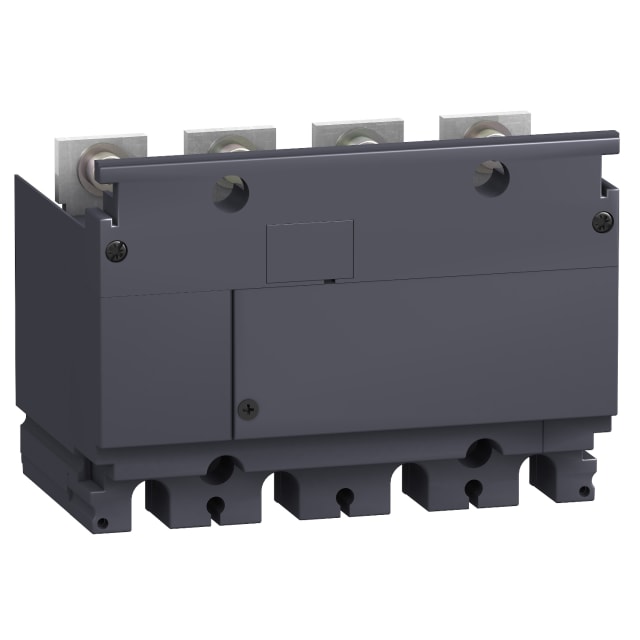

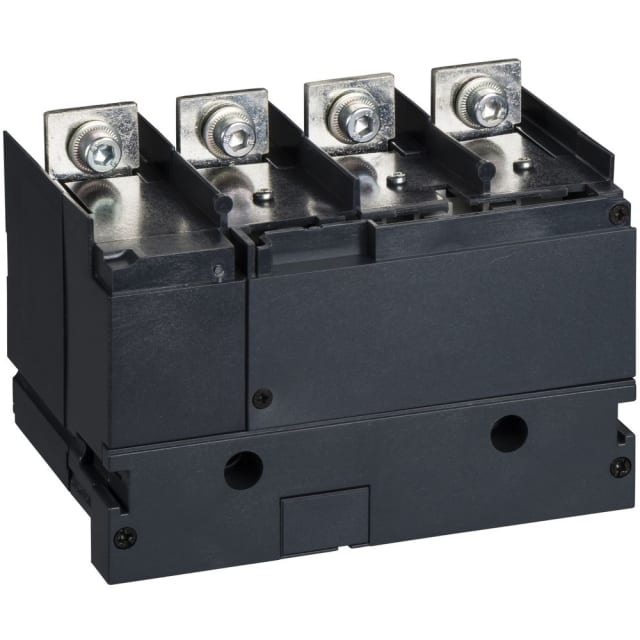

Bloc transformateur de courant 250/5A 4P NSX250F LV431570

Module de transformateur de courant 250/5A pour disjoncteur ComPacT NSX250 4 pôles

Ce bloc transformateur de courant 250/5A est conçu pour les appareils ComPacT NSX250 en version 4 pôles. Il s’agit d’un module enfichable de mesure destiné à se monter directement sur les bornes d’alimentation du disjoncteur en aval. Cette configuration permet d’exploiter une mesure de courant précise tout en ajoutant une sortie de mesure de tension, particulièrement adaptée aux ensembles de distribution et de comptage intégrés dans les tableaux électriques.

Solution adaptée au raccordement d’appareils de mesure numériques

Ce module a été pensé pour faciliter la connexion directe d’un appareil de mesure numérique, notamment dans les architectures où le suivi énergétique et le contrôle des charges sont essentiels. Il convient aux installations nécessitant une remontée fiable des grandeurs électriques vers un compteur ou un analyseur compatible avec une sortie secondaire 5 A. Son usage est pertinent pour le sous-comptage, la supervision et l’instrumentation des départs protégés par un NSX250.

Rapport 250/5A et classe 1 pour une mesure exploitable en tableau

Avec un courant primaire assigné de 250 A et un courant secondaire de 5 A, ce transformateur de courant répond aux besoins courants de mesure sur départs de puissance en environnement tertiaire ou industriel. Sa classe de précision 1 permet une exploitation adaptée aux applications de mesure et de contrôle. La puissance apparente secondaire de 1,1 VA contribue à une intégration cohérente avec les équipements de lecture prévus pour ce type de sortie.

Conception 4 pôles pour les distributions nécessitant la mesure sur l’ensemble des conducteurs

La configuration 4 pôles est particulièrement indiquée pour les installations où la surveillance du circuit doit couvrir l’ensemble des voies concernées. Ce point est important dans les tableaux de distribution alimentant des charges spécifiques ou des réseaux où la lecture complète du départ est recherchée. Le module dispose de 4 entrées primaires et d’un raccordement secondaire à vis, ce qui facilite une intégration claire et soignée dans l’appareillage de mesure.

Montage direct sur le disjoncteur pour une intégration propre et rationnelle

Le montage direct sur les bornes aval du disjoncteur simplifie l’intégration dans le tableau et limite les adaptations périphériques. Ce principe de pose permet de conserver un ensemble compact autour du boîtier moulé, tout en réduisant les contraintes d’encombrement liées à l’ajout d’éléments de mesure externes. Pour l’installateur comme pour l’exploitant, cela se traduit par une lecture plus structurée de l’appareillage et une solution cohérente avec l’environnement ComPacT NSX.

Caractéristiques utiles pour l’exploitation et la sécurité d’intégration

Le module est étalonné et dispose d’une protection contre les contacts physiques. Il intègre également un isolement de classe II entre la face avant et les circuits de puissance, un point intéressant pour les ensembles où la séparation fonctionnelle des zones de mesure et des zones actives est recherchée. Son degré de protection IP40 convient à une implantation dans un coffret ou une armoire électrique adaptée. La tension de fonctionnement indiquée est de 530 V AC en 50/60 Hz.

Un accessoire de mesure cohérent pour compléter un départ ComPacT NSX

Dans un projet de tableau, ce bloc transformateur de courant constitue une réponse pertinente lorsque l’objectif est d’ajouter une fonction de mesure sans recourir à un montage dissocié plus encombrant. Il s’intègre dans une logique de distribution, de protection et de suivi énergétique autour de la gamme ComPacT NSX. Pour l’acheteur professionnel, c’est un composant technique ciblé, pensé pour associer protection par disjoncteur boîtier moulé et remontée de données de mesure dans un ensemble homogène.
