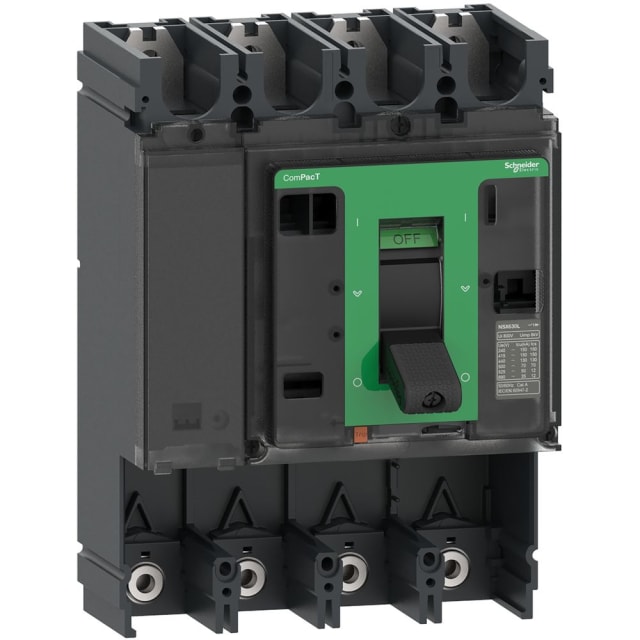

Disjoncteur ComPacT NSX630F 4P 630 A 36 kA C63F4

Disjoncteur boîtier moulé 4 pôles pour distribution et coupure jusqu’à 630 A

Le disjoncteur ComPacT NSX630F 4P 630 A 36 kA C63F4 est un appareil boîtier moulé conçu pour les installations de distribution électrique nécessitant une intensité nominale élevée et une coupure sur 4 pôles. Son calibre de 630 A permet son intégration dans des tableaux de puissance, des armoires de distribution et des ensembles de protection où la continuité d’exploitation et la sélectivité de l’architecture électrique doivent être maîtrisées. La version 4 pôles convient aux réseaux où la coupure simultanée de tous les conducteurs actifs est recherchée.

Pouvoir de coupure 36 kA pour les environnements à niveau de défaut significatif

Cette version NSX630F dispose d’un pouvoir de coupure Icu de 36 kA à 400 V / 415 V AC, ce qui la destine aux installations où le niveau de court-circuit impose un appareil capable de supporter et d’interrompre un défaut important. Ce positionnement en fait une solution adaptée aux départs principaux, aux sous-distributions et aux applications tertiaires ou industrielles dans lesquelles le dimensionnement des protections doit rester cohérent avec les contraintes du réseau et du schéma de distribution.

Bloc de coupure sans unité de protection pour configuration sur mesure

Ce modèle est fourni sans unité de protection intégrée. Il s’agit donc d’un bloc de coupure destiné aux projets dans lesquels le choix du déclencheur doit être réalisé séparément selon les besoins de l’installation. Cette conception permet d’adapter plus finement la protection aux caractéristiques du départ concerné, qu’il s’agisse d’une logique de protection standard, d’un besoin de coordination avec d’autres appareils ou d’une stratégie d’évolution du tableau. Pour l’acheteur professionnel, c’est un vrai avantage lorsqu’il faut composer une solution personnalisée plutôt qu’opter pour un ensemble figé.

Format à encastrer avec raccordement avant à vis

Le ComPacT NSX630F C63F4 est prévu pour un montage fixe en appareil à encastrer. Ses raccordements principaux se font en face avant par connexion à vis, un choix apprécié pour le câblage en coffret et la maintenance en façade. Cette disposition facilite la lecture du montage, le serrage des conducteurs et l’organisation des liaisons dans les tableaux de distribution. L’exécution par manette offre en parallèle une commande simple et directe de l’appareil.

Conçu pour les tableaux de puissance et les équipements évolutifs

Ce disjoncteur s’intègre naturellement dans les ensembles de distribution où l’on recherche un appareil modulaire dans sa configuration fonctionnelle. Il n’embarque ni commande motorisée ni déclencheur à minimum de tension en version de base, mais il peut recevoir des options selon les besoins du projet, notamment un entraînement moteur en option. Cette souplesse est utile pour les intégrateurs et tableautiers qui souhaitent préparer une architecture évolutive, avec possibilité d’automatisation ou d’extension fonctionnelle sans changer de châssis.

Lecture claire des caractéristiques utiles à l’intégration

Avec une tension assignée jusqu’à 690 V, une classe de protection IP40 et une puissance dissipée de 158,8 W, ce disjoncteur apporte des données précieuses pour le dimensionnement du tableau et la vérification des conditions d’intégration. L’absence de protection différentielle intégrée et l’absence de contacts auxiliaires montés d’origine permettent également d’identifier immédiatement la configuration livrée. La présence d’un dispositif de signalisation de déclenchement constitue en revanche un point pratique pour le suivi de l’état de l’appareil dans une logique d’exploitation et de maintenance.

Une solution adaptée aux besoins de distribution forte intensité en gamme ComPacT NSX

Issu de la série ComPacT NSX nouvelle génération, ce disjoncteur répond aux besoins des professionnels qui recherchent un appareil de coupure et de protection de forte intensité, à configurer selon l’application visée. Son format 4 pôles, son calibre 630 A et son pouvoir de coupure 36 kA en font un choix pertinent pour les tableaux de distribution électrique exigeants, en particulier lorsqu’il est nécessaire de combiner compacité, lisibilité d’intégration et liberté de configuration autour du châssis de base.
