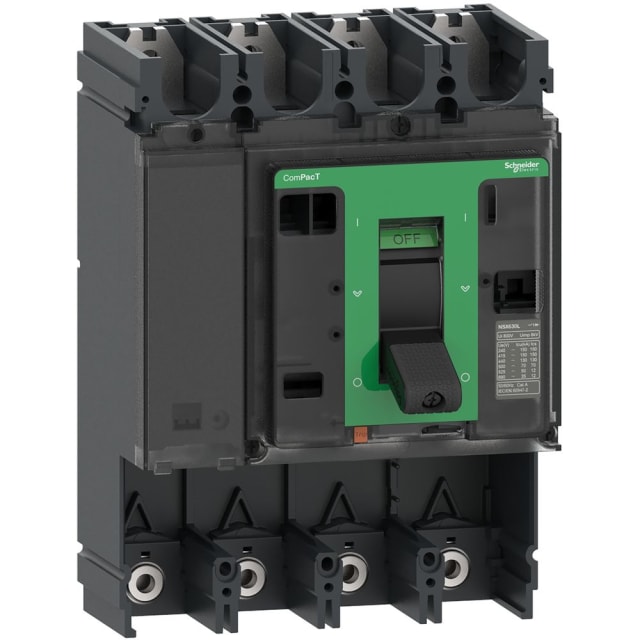

Disjoncteur boîtier moulé ComPacT NSX400F 4P 400 A C40F4
Disjoncteur boîtier moulé ComPacT NSX400F 4P 400 A, 36 kA à 400 V, raccordement à vis, commande manette, signalisation de déclenchement et indice de protection IP40.
1,212.12€ HTVA
17 en stock
17 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 1,212.12€ | 0% |
| 3-5 | 1,187.88€ | 2% |
| 6-10 | 1,175.76€ | 3% |
| 11+ | 1,163.64€ | 4% |
| Référence | Produit | Courant permanent de mesure lu | Courant de déclenchement de court-circuit en valeur-limite de dimensionnement Icu 400V, 50 Hz | Nombre de pôles | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 7034743 |
Réf. 7034743
Disjoncteur boîtier moulé ComPacT NSX400F 4P 400 A C40F4
Modèle sélectionné
|
400 A | 36 kA | 4 | En stock | 1,212.12€ HTVA par 1 pièce En stock |
| 7034742 |
Réf. 7034742
Disjoncteur boîtier moulé ComPacT NSX400F 3P C40F3
|
400 A | 36 kA | 3 | En stock | 890.62€ HTVA par 1 pièce En stock |
| 7034748 |
Réf. 7034748
Disjoncteur boîtier moulé ComPacT NSX400N 3P C40N3
|
400 A | 50 kA | 3 | En stock | 1,048.58€ HTVA par 1 pièce En stock |
| 7034749 |
Réf. 7034749
Disjoncteur ComPacT NSX400N 4P 50 kA 415 Vca C40N4
|
400 A | 50 kA | 4 | En stock | 1,425.68€ HTVA par 1 pièce En stock |
| 7034802 |
Réf. 7034802
Disjoncteur boîtier moulé ComPacT NSX630F 3P 36kA C63F3
|
630 A | 36 kA | 3 | Sur commande | 1,419.91€ HTVA par 1 pièce Sur commande |
| 7034803 |
Réf. 7034803
Disjoncteur ComPacT NSX630F 4P 630 A 36 kA C63F4
|
630 A | 36 kA | 4 | En stock | 1,772.00€ HTVA par 1 pièce En stock |
| 7034804 |
Réf. 7034804
Disjoncteur boîtier moulé ComPacT NSX630H 3P C63H3
|
630 A | 70 kA | 3 | En stock | 2,089.46€ HTVA par 1 pièce En stock |
| 7034808 |
Réf. 7034808
Disjoncteur boîtier moulé ComPacT NSX630N 3P C63N3
|
630 A | 50 kA | 3 | Sur commande | 1,632.51€ HTVA par 1 pièce Sur commande |
| 7034809 |
Réf. 7034809
Disjoncteur ComPacT NSX630N 4P 50 kA 380/415 Vca C63N4
|
630 A | 50 kA | 4 | En stock | 2,085.62€ HTVA par 1 pièce En stock |
Disjoncteur boîtier moulé 4 pôles 400 A pour la distribution électrique
Ce disjoncteur boîtier moulé ComPacT NSX400F 4P 400 A est conçu pour les installations de distribution nécessitant un calibre élevé dans un format compact. Sa configuration 4 pôles permet la coupure simultanée des conducteurs concernés, ce qui en fait une solution adaptée aux tableaux de puissance, aux départs principaux et aux applications tertiaires ou industrielles où la continuité d’exploitation passe par une protection nette et lisible.
Pouvoir de coupure 36 kA pour la protection des départs à forte intensité
Avec un pouvoir de coupure assigné de 36 kA à 400 V en 50 Hz, ce modèle est dimensionné pour gérer des niveaux de court-circuit importants sur les réseaux de distribution basse tension. Il convient lorsque le choix de l’appareillage impose de concilier calibre 400 A et capacité d’interruption élevée, afin de sécuriser les équipements en aval tout en conservant une implantation cohérente dans un coffret ou une armoire électrique.
Version sans unité de protection pour une configuration ciblée
Cette exécution correspond à un appareil sans unité de protection intégrée. Elle s’adresse aux professionnels qui souhaitent composer leur appareillage en fonction du besoin réel de l’installation, avec une logique de configuration précise plutôt qu’un ensemble prééquipé. Ce positionnement est particulièrement pertinent dans les projets où le choix du déclenchement, des accessoires ou de la commande doit être adapté au schéma de distribution et aux contraintes d’exploitation.
Montage fixe à encastrer avec raccordement avant à vis
Le disjoncteur est prévu pour une technique d’insertion définitive avec montage fixe à encastrer. Les raccordements sont disposés en face avant et le câble principal se connecte par bornes à vis, un choix apprécié pour obtenir un câblage clair, accessible et maîtrisé lors de l’intégration dans un tableau. Cette conception facilite l’organisation des liaisons de puissance et répond aux attentes des installateurs recherchant une implantation structurée sur des départs de forte section.
Commande par manette et signalisation de déclenchement
L’appareil est équipé d’une commande par manette, simple à identifier en façade pour les opérations usuelles. Il dispose également d’un dispositif de signalisation de déclenchement, utile pour repérer rapidement l’état de l’appareil dans un ensemble de protections. Cette lecture directe contribue à gagner du temps lors des contrôles, des remises en service et des interventions de maintenance sur tableau.
Compatible avec une exploitation évolutive en armoire électrique
Ce modèle est pensé pour s’intégrer dans une architecture évolutive. Il n’intègre pas de commande moteur en standard, mais accepte une motorisation en option. Le montage sur profilé chapeau n’est pas natif, avec une possibilité prévue en option selon la configuration retenue. Cette souplesse permet d’orienter le produit vers une exploitation manuelle classique ou vers une intégration plus avancée dans des ensembles de distribution nécessitant des fonctions complémentaires.
Caractéristiques utiles pour le dimensionnement du tableau
Ce disjoncteur de la gamme ComPacT NSX nouvelle génération accepte une tension de dimensionnement jusqu’à 690 V et présente un indice de protection IP40. Sa puissance dissipée de 76,8 W est une donnée importante pour l’étude thermique du coffret, notamment sur des départs fortement chargés ou dans les armoires à forte densité d’appareillage. Le format boîtier moulé de cette version 4 pôles 400 A répond ainsi aux besoins de protection, de coupure et d’intégration rationnelle dans les ensembles de distribution électrique.
Documentation PDF
Caractéristiques techniques
| Courant permanent de mesure lu | 400 A |
|---|---|
| Courant de déclenchement de court-circuit en valeur-limite de dimensionnement Icu 400V, 50 Hz | 36 kA |
| Nombre de pôles | 4 |
| Type d'appareil | Appareil à encastrer Technique d'insertion définitive |
| Type de raccordement du câble principal | raccordement à vis |
| Tension de dimensionnement | 690 V |
| Protection par mise à terre intégrée | non |
| adapté à un montage de profilés chapeaux | non |
| Montage de profilés chapeaux en option | oui |
| Contacts auxiliaires, nombre d'ouvreurs | 0 |
| Contacts auxiliaires, nombre de fermeurs | 0 |
| Contacts auxiliaires, nombre d' inverseurs | 0 |
| Existence d'un dispositif de signalisation de déclenchement | oui |
| Déclencheur à sous-tension intégré | non |
| Disposition des raccordements | devant |
| Exécution de l'élément de commande | manette |
| Appareil complet avec unité de protection | non |
| Commande par moteur intégré | non |
| Entraînement du moteur en option | oui |
| Classe de protection (IP) | IP40 |
| Puissance dissipée | 76.8 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 5,776 kg |
Produits de la même série que le produit consulté
Ce disjoncteur ComPacT NSX400F 4P 400 A est-il livré sans unité de protection ?
Oui. Le modèle C40F4 est un cadre de base ComPacT NSX400F, fourni sans unité de déclenchement/protection intégrée. Il faut donc prévoir l’unité de protection adaptée si l’installation en nécessite une.
Ce modèle convient-il pour une installation tétrapolaire en tableau de distribution ?
Oui. Il s’agit d’un appareil 4 pôles, prévu pour une intégration en tableau, avec raccordement frontal par vis. C’est un format courant pour la distribution électrique en environnement tertiaire ou industriel.
Peut-on ajouter des accessoires de commande ou de motorisation sur ce disjoncteur ?
Oui, la gamme ComPacT NSX400F prévoit des accessoires compatibles, notamment une commande moteur en option. En revanche, ce modèle n’intègre pas de moteur ni d’accessoires auxiliaires d’origine.
Ce disjoncteur indique-t-il un déclenchement en cas de défaut ?
Oui. Le produit dispose d’un dispositif de signalisation de déclenchement, utile pour repérer rapidement qu’une coupure s’est produite sur l’appareil.
Ce modèle peut-il être monté sur rail DIN ?
Non, il n’est pas indiqué comme adapté d’origine au montage sur profilés chapeau. Le montage sur profilés chapeau est seulement signalé comme possible en option, selon l’accessoire ou la configuration retenue.
Ce disjoncteur est-il adapté à un usage en armoire fermée ?
Oui, avec un indice de protection IP40, il convient à une installation dans une armoire ou un coffret adapté, en respectant les conditions de montage et d’environnement prévues par l’installation.
