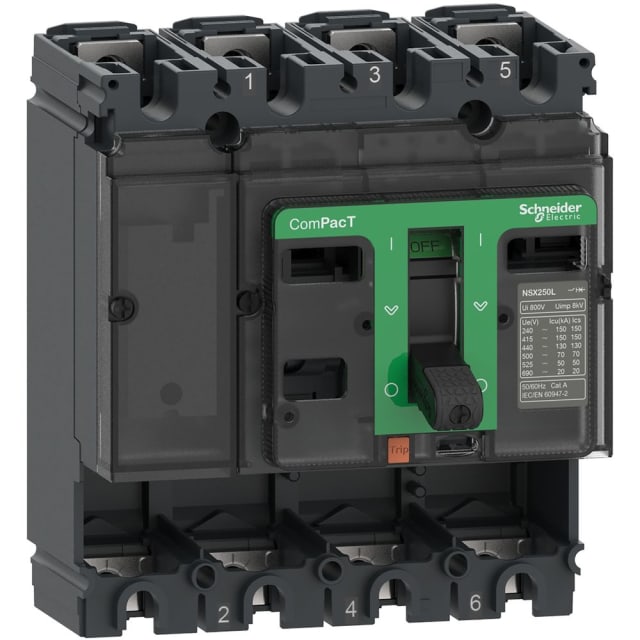

Disjoncteur boîtier moulé ComPacT NSX160B 4P C16B4

Un disjoncteur boîtier moulé 4 pôles pensé pour la distribution

Le disjoncteur boîtier moulé ComPacT NSX160B 4P C16B4 est un appareil de distribution destiné aux installations nécessitant un format compact, une coupure sur 4 pôles et une intégration propre dans un tableau électrique. Son calibre de châssis 160 A en fait une base adaptée aux architectures de protection et de sectionnement où la maîtrise de l’encombrement et la continuité de gamme sont importantes. La conception 4 pôles permet de traiter l’ensemble des conducteurs concernés dans les montages où la coupure tétrapolaire est requise.

Pouvoir de coupure adapté aux environnements de distribution courants

Ce modèle NSX160B affiche un pouvoir de coupure Icu de 25 kA à 380/415 V AC à 50/60 Hz, ce qui le positionne pour des usages de distribution basse tension demandant une tenue cohérente face aux courts-circuits. Cette valeur permet de l’intégrer dans de nombreux tableaux de protections et de distribution où la sélectivité, la coordination des départs et la bonne tenue de l’appareil dans son environnement électrique sont des critères de choix déterminants.

Version sans unité de protection pour une configuration maîtrisée

La référence C16B4 correspond à un bloc de base sans unité de protection intégrée. Ce point est essentiel pour les professionnels qui souhaitent composer leur appareil selon les besoins du projet, avec une logique de configuration adaptée à l’installation. Ce format permet de partir sur une base ComPacT NSX160B dédiée à la distribution, tout en gardant une approche claire lors du dimensionnement, de l’équipement et de l’organisation du tableau.

Raccordement frontal à vis pour une mise en œuvre lisible

Le raccordement principal se fait par vis, avec une disposition des connexions en face avant. Cette configuration facilite la lecture du câblage, l’accès lors de l’installation et les opérations de maintenance dans les coffrets et armoires. Pour l’installateur, cela se traduit par une implantation plus directe dans les ensembles de distribution, notamment lorsque la clarté de cheminement des conducteurs et l’accessibilité des points de serrage sont recherchées.

Commande par manette et signalisation de déclenchement

L’appareil est équipé d’une commande par manette, appréciée pour les manœuvres franches et la visualisation immédiate de la position de l’appareil. Il intègre également un dispositif de signalisation de déclenchement, utile pour repérer rapidement un état de déclenchement dans le tableau. Cette lecture plus immédiate aide à accélérer le diagnostic et à simplifier les interventions sur les départs concernés.

Intégration en tableau avec options d’équipement

Ce disjoncteur boîtier moulé est prévu pour un montage fixe à encastrer, dans une logique d’intégration en tableau. Il n’est pas destiné d’origine à un montage direct sur profilé chapeau, mais une possibilité de montage sur rail existe en option selon l’équipement retenu. Un entraînement moteur peut également être ajouté en option, ce qui ouvre la voie à des configurations plus évoluées pour les installations nécessitant une commande à distance ou une motorisation de manœuvre.

Caractéristiques utiles pour le choix technique

Le ComPacT NSX160B 4P C16B4 accepte une tension de dimensionnement jusqu’à 690 V et présente un indice de protection IP40 sur sa face avant intégrée. Sa puissance dissipée de 36,8 W est une donnée utile pour l’étude thermique du coffret, en particulier dans les ensembles compacts ou fortement équipés. L’absence de contacts auxiliaires intégrés et de déclencheur à sous-tension intégré permet de bien identifier cette version comme une base fonctionnelle à sélectionner lorsque l’on souhaite conserver une définition produit simple, claire et ciblée.

Un choix pertinent pour les tableaux ComPacT NSX

Dans un projet de protection et de distribution électrique, ce disjoncteur boîtier moulé ComPacT NSX160B 4P constitue une solution cohérente pour les intégrateurs et tableautiers qui recherchent un appareil compact, tétrapolaire, en châssis 160 A, avec raccordement frontal et architecture configurable. Il convient particulièrement lorsque l’objectif est de construire un départ proprement intégré dans un tableau, avec un produit identifiable, homogène avec l’écosystème ComPacT NSX et adapté aux exigences d’exploitation des installations tertiaires et industrielles.
